Какую систему отопления выбрать для частного дома однотрубную или двухтрубную

По схеме разводки труб отопления в доме разработано и длительное время применяются два решения: однотрубная и двухтрубная разводка, отличия которых друг от друга будут рассмотрены в статье. В загородных одноэтажных и малоэтажных домах эффективность отопления особо ценится, так как энергоносители нужно не только экономно расходовать – часто приходится привозить дрова или уголь, пеллеты или баллонный газ, организовывать место для хранения, доставлять эти энергоносители в дом.

Поэтому рачительный хозяин будет стараться сэкономить при монтаже отопительной системы, выбирая, какая система обогрева лучше однотрубная или двухтрубная. Но без ознакомления со схемой разводки труб и подключения отопительных и обогревательных приборов, без понимания принципа работы отопления в целом не получится сделать правильный выбор именно для конкретного строения в плане эффективности раздачи тепла. Ниже мы познакомим вас с характеристиками и устройством, достоинствами и недостатками обеих вариантов отопления, после чего вам останется только выбрать, двухтрубная или однотрубная система отопления подходит вам больше, и будет работать эффективнее.

Одноконтурная трубная разводка отопления

Принцип ее работы – обеспечение передвижения рабочей жидкости по одной трубе. Что это значит? По общему стояку нагретая вода или антифриз выдавливается на верхний уровень системы отопления, а радиаторы последовательно подключаются в трубе обратной подачи теплоносителя в котел. Очевидно, что верхние этажи или самые первые в схеме радиаторы будут нагреваться быстрее и сильнее, поэтому однотрубная система отопления используется только в одноэтажных или малоэтажных (2-3 этажа) домах, где разница в температуре подачи и обратки не так заметна. В одноэтажном доме все радиаторы будут нагреваться практически до одной и той же температуры.

Читайте также:  Источники противопожарного водоснабжения

однотрубная

Достоинства, особенности отличие однотрубной системы отопления:

  1. Соблюдение гидродинамического равновесия в системе,
  2. Простой проект, быстрый монтаж,
  3. Низкие финансовые и трудовые затраты из-за монтажа только одной магистрали без датчиков и других приборов контроля и автоматического управления,
  4. Организация движения рабочей жидкости по принципу естественной циркуляции (гравитационная схема), которая не требует врезки циркуляционного насоса и подключения электричества. Этим преимущественно и отличается однотрубная разводка от двухтрубной.

Но однотрубная система отопления имеет и недостатки, причем существенные:

  1. Сложные расчеты из-за необходимости соблюдения гидравлической устойчивости и высокого гидравлического сопротивления,
  2. Полная зависимость всех приборов и узлов системы из-за последовательного их включения,
  3. Для одного стояка самым оптимальным будет подключение не более 5-7 радиаторов,
  4. Нельзя регулировать температуру в каждом отдельном радиаторе,
  5. Высокие потери тепла.

Для владельцев одноэтажных загородных домов вопрос о том, какая лучше однотрубная или двухтрубная система отопления и что лучше выбрать, не стоит – если дом одноэтажный, то однотрубное отопление – наилучший вариант и в плане монтажа, и в плане трудозатрат, и с точки зрения экономии энергоносителей.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

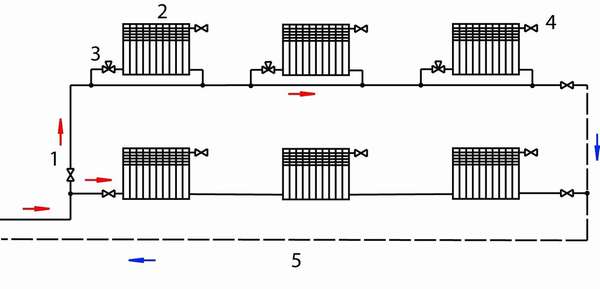

однотрубная разводка системы отопления

Технология сборки одноконтурной системы

  1. Сначала устанавливается котел, после чего по комнатам разводятся трубы,
  2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники,
  3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр,
  4. В трубу обратной подачи жидкости врезается насос, и подключается к сети,
  5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар,
  6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух,
  7. Однотрубное отопление опрессовывается и запускается в работу.

Двухконтурная схема отопления

Стандартная двухтрубная система отопления работает по принципу циркуляции теплоносителя циркулирует от котла к батареям и обратно, причем для движения вперед используется одна труба, для движения обратно к котлу – вторая труба.

В отличие от одноконтурной схемы для частного дома, двухтрубная система отопления может быть закрытой или открытой. Это означает, что расширительный бачок может быть мембранным (закрытым) или обычным, с открытым негерметичным верхом. В закрытой схеме воздух в систему не попадает. мебель на заказ По схеме соединения узлов двухтрубная схема ничем не отличается от однотрубной: реализуется вертикальное и горизонтальное подключение приборов.

двухконтурная система разводки

При монтаже вертикального стояка к одной трубе можно подключить каждый этаж отдельно, причем количество радиаторов в каждой квартире не ограничено, а воздушных пробок не может быть по определению. О достоинствах и недостатках такой схемы будет сказано ниже.

Горизонтальное двухтрубное подключение радиаторов главным образом используется в малоэтажных домах с большой отапливаемой площадью. Основной разводящий стояк лежит на полу горизонтально, и к нему подключаются радиаторы. Труба обратной подачи теплоносителя проходит рядом с подачей и к ней также подключаются все радиаторы системы. Воздух при таком подключении стравливается кранами Маевского, так как в основе такой схемы лежит отопительный принцип работы однотрубной системы.

Горизонтальная однотрубная схема отопления может собирается с верхней или с нижней трубной разводкой. Нижнее подключение радиаторов означает, что труба подачи уложена внизу помещения – на полу, под полом или в подвале. Обратка в этом варианте проходит под трубой подачи, а котел заглубляется ниже уровня всех радиаторов. В схему также включается воздушная труба, через которую воздух отводится из труб.

Если двухтрубная разводка верхняя, то подача рабочей жидкости осуществляется по чердаку.

Неоспоримые достоинства обеспечения теплом преимущество двухтрубной системы отопления:

  1. В двухтрубное отопление включаются автоматические регуляторы температуры, что дает возможность регулировать отдачу тепла на каждом радиаторе,
  2. Подключения труб отличаются от одноконтурной схемы наличием коллектора, обеспечивающего независимую работу каждого контура,
  3. Также эта схема будет отличаться от однотрубной параллельным включением всех элементов отопительной сети,
  4. Схема полностью автономная, и для подключения дополнительных контуров или приборов отопления ее не нужно останавливать,
  5. Еще какое преимущество у такой схемы: трубы магистрали можно, не отключая отопление, укоротить или наоборот – продлить в любом направлении,
  6. Чтобы увеличить теплоотдачу, не нужно наращивать объемы рабочей жидкости или секции в батареях – достаточно увеличить скорость потока теплоносителя и горение топлива в котле,
  7. Система легко ремонтируется и переделывается, поэтому какую схему выбирать, какая схема лучше, явно не приходится, если вы – владелец малоэтажного частного дома.

Недостатки двухтрубной отопительной системы:

  1. Схема разводки труб и подключения приборов намного сложнее,
  2. Высокая стоимость материалов и работ,
  3. Сложный монтаж и запуск системы.

Как собирать отопительную систему с горизонтальной верхней трубной разводкой:

  1. К выпускному патрубку котла подключают фитинг-угол 900 для разворота и направления трубы вверх,
  2. Разводится верхняя магистраль – для этого используют угловые фитинги и тройники, которые располагают над радиаторами,
  3. После сборки верхнего трубопровода тройники подключают к верхнему отводу радиаторов с врезкой в трубу запорного вентиля,
  4. По периметру всего дома разводится нижний трубопровод, к которому подключаются все радиаторы системы отопления. Эта магистраль должна располагаться на высоте цоколя здания,
  5. К обратному патрубку котла подключается конец трубы обратного ходя рабочей жидкости, здесь же врезается циркуляционный насос.

По такой же схеме собирается и закрытая система с постоянным напором от насоса, и система открытого типа с негерметичным расширительным резервуаром, установленным в самой высокой точке трубопровода. При монтаже двухтрубной системы с открытым бачком неудобство состоит в том, что его придется устанавливать на неотапливаемом чердаке, а значит – дополнительно утеплять.

Кроме этого неудобства, из верхней трубной разводки нельзя отбирать горячую воду для использования в бытовых или технических целях, а также нельзя объединять расширительный резервуар и расходную емкость системы водоснабжения загородного дома.

Как собирать отопительную систему с горизонтальной нижней трубной разводкой:

Система с нижней трубной разводкой может работать только при наличии циркуляционного насоса, но позволяет устанавливать открытый расширительный резервуар в отапливаемом помещении в любом месте. Кроме того, можно совмещать расширительную емкость и расходный резервуар системы ГВС, что позволяет не контролировать уровень рабочей жидкости в бачке, а расходовать нагретую воду прямо из системы отопления дома.

Заключение

Для загородного дома с небольшой отапливаемой площадью или для малоэтажного здания высотой менее пяти этажей одноконтурная трубная обвязка представляется практически идеальным решением.

Для других вариантов рекомендуется монтировать двухконтурную схему. Но для профилактического обслуживания такой отопительной системы нужно организовать полный комплекс мероприятий: настройку и пуско-наладочные работы, регулировку и балансировку всех контуров и приборов.
