Для чего нужен смотровой колодец и где применяется

Канализационный контур применяется для максимально быстрого устранения бытовых стоков, талой, а также дождевой воды в специально предназначенные для этого отстойники, коллекторы, либо колодцы. Все ветки коммуникационной сети размещаются под землей. По этой причине для возможности визуального контроля оборудуется специальный смотровой колодец для систем канализации. В данной статье устройство такого колодца рассматривается во всех подробностях. Такие колодцы устанавливаются для возможности обслуживания отдельных участков трубопровода и выполнения стандартных плановых процедур.

Предназначение смотровых колодцев

Смотровой пластиковый колодец

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

  • Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности,
  • Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами,
  • Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец,
  • Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары,
  • Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации,
  • В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины,
  • Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.
Читайте также:  Оборудование для бурения скважин на воду: разновидности, преимущества, самодельные конструкции

Это основные причины, по которым оборудуются колодцы.

Разновидности смотровых колодцев

Виды смотровых колодцев

Соответственно конкретному предназначению различают такие виды смотровых колодцев:

  • Линейный. Оборудуются только на прямых участках. Расстояние между ними определяется диаметром труб,
  • Поворотный. Соответствуют форме канализации, имеют незначительный уровень искривления не более трех диаметров установленной трубы,
  • Узловой. Устанавливается в местах соединения двух и более водопроводных магистралей. В крупногабаритных системах такие колодцы называют еще соединительными отсеками,
  • Контрольные колодцы устанавливаются за границами красной линии строительного объекта со стороны сооружения. Такие приспособления нужны для обеспечения контроля наружной части канализационной системы,
  • Промывной колодец способствует удалению накопившихся осадков.
  • Колодец с большим люком и горловиной. Дистанция между колодцами одной системы должна соответствовать минимум 50 метрам.

Для изготовления таких колодцев могут применяться разные материалы.

Особенности конструкции смотровых колодцев

Конструкция смотровых колодцев

Каждый смотровой колодец оборудуется по такому принципу:

  • Каждый инспекционный отвод должен быть закрытым, поэтому в колодцах всегда должно присутствовать дно,
  • Рабочая часть зачастую являет собой кольцо большого диаметра, прямоугольник, квадрат, либо определенным образом сформированную геометрическую фигуру, куда в случае возникновения необходимости будет погружаться работник,
  • Крышка, изготовленная в соответствии с ГОСТом 3634-99 должна представлять собой люк из чугуна или пластика. Это один из наиболее значимых составляющих элементов смотрового колодца, который обеспечивает безопасность домочадцев и предотвращает попадание в систему загрязнений из внешней среды. Такое приспособление желательно укомплектовать замочным механизмом,

В некоторых случаях в колодцах устанавливаются лестницы, позволяющие свободно перемещаться внутри колодца. В некоторых случаях этот элемент заменяется какими-то полками.

Принцип функционирования колодца не отличается особой сложностью. Труба из магистрального водопровода переводится в оборудованный колодец с применением соединения с емкостью. Место соединения должным образом герметизируется. В каждом инспекционном отводе предусмотрена лотковая составляющая, в которой проводятся плановые инспекционные процедуры.

Установка люка

Для чего нужен смотровой колодец и где применяется

Несмотря на простоту люк колодца считается особенно значимым элементом в конструкции. Производство таких люков контролируется установленным государственным стандартом. Качество оборудованной крышки имеет огромное значение. Корпус чугунного лотка состоит только из одной крышки. Они зачастую устанавливаются на горловинах 700 мм в диаметре. Вес тяжелого люка в соответствии с государственным стандартом качества должен достигать хотя бы 134 кг, а легковесные элементы – максимум 80 кг.

Легкие крышки в большинстве своем устанавливаются на тротуарах, где на них воздействует сравнительно небольшая нагрузка. Кроме чугунных изделий в производстве люков используются полимеры, отличающиеся высокой экологичностью и сравнительно небольшой массой. Крышки, изготовленные из полимеров, содержат специальный наполнитель, благодаря которому возможна их переработка.

Габариты колодца

Для чего нужен смотровой колодец и где применяется

Соблюдение габаритов рабочей камеры имеет большое значение. Минимальная высота составляет 180 см, а диаметр определяется разновидностью трубы. Если толщина трубы составляет 60 см, рабочая камера будет минимум 10 см в диаметре. Если труба 800 мм, минимальный размер рабочей камеры должен оставлять 1500 мм. Размер горловины в таких колодцах зачастую одинаковый и составляет 70 см. Когда диаметр трубы составляет 600 мм, горловина должна быть оборудована так, чтобы туда проходили различные очистительные приспособления.

Через специальный железобетонный блок, либо конусную часть можно подступиться к горловине колодца. На уровне поверхности земли колодец закрывается люком. Монтаж такой крышки обязательно должен выполняться на высоте 7 см от земли при оборудовании колодца в зеленой зоне. При установке данного элемента канализации на какой-либо незастроенной территории люк монтируется на расстоянии 20 см от поверхности.

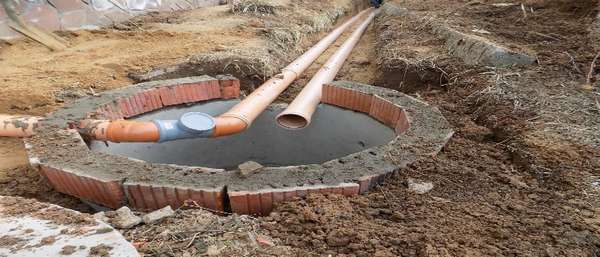

Как сделать смотровой колодец из кирпичей

Смотровой колодец из кирпичей

Любой желающий может оборудовать смотровой колодец из пластика, железобетонных колец или выложить из обычного кирпича. В зависимости от конкретного материала, может использоваться определенная техника управления. Сегодня существует огромный ассортимент строительных материалов, поэтому технологии можно использовать самые разные. Колодец из кирпича прослужит долго, будет выполнять возложенные на него функции отменно. Надежность и качественные характеристики подобных емкостей проверены многолетней практикой, поэтому не могут вызывать никаких сомнений.

При оборудовании централизованных отопительных систем используются зачастую современные материалы, а для оборудования канализации в частном домостроительстве используется кирпич. Места размещения конструкций гидротехнического назначения всегда планируются предварительно. Для последующей установки составляющих элементов выкапываются траншеи, оборудуются целые котлованы.

Чтобы все сделать правильно, нужно выполнить такую последовательность действий:

  • Для начала выполняется подготовка поверхности, на дно выкладывается прослойка из песка и гравия,
  • Выполняется заливка железобетонного основания с дополнительной армирующей сеткой или без нее,
  • Нужно обязательно оборудовать стены колодца. Кирпичная кладка выполняется с учетом каждого входного и выходного отверстия для труб,
  • На стены устанавливается бетонная крышка, которая должна закрываться массивным люком,
  • Выполняется процедура наружной гидроизоляции,
  • Оставшееся пространство в котловане вокруг колодца необходимо засыпать песком. При оборудовании отверстий обязательно необходимо принимать во внимание параметры стаканов, но не трубных конструкций.

На местах соединения трубы с колодцем всегда выполняется гидроизоляция.
