Кабельные колодцы (КК) служат смотровыми резервуарами для сетей телекоммуникации и подачи электричества. Внутри них располагаются муфты, через которые кабели соединяются между собой. Они являются узлами, связывающими подземную сеть каналов. К ним должен обеспечиваться доступ для обслуживания, ревизии, замены кабелей, увеличения мощности и ремонта без вскрытия грунта.
Железобетонные колодцы
Изделия состоят из двух частей – верхней и нижней. Сверху предусмотрено окно под установку люка. По форме колодцы делаются круглыми, квадратными или в виде призмы.
Бетон готовят с мелкофракционными заполнителями, обеспечивающими водонепроницаемость и водостойкость. Изделие может содержать гидрофобное покрытие для защиты от грунтовых вод. Конструкция усиливается каркасом из стальной сетки или арматуры, который собирается точечной сваркой.
Емкость снабжается патрубками для ввода кабеля. С рукавами кабельной проводки они соединяются компрессионными муфтами, резиновыми манжетами или экструзионной сваркой.

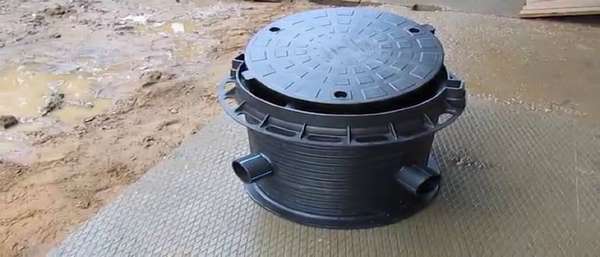

Кабельные колодцы из пластика
Преимущества пластика обеспечивают распространение канализационных колодцев для электрических и телекоммуникационных сетей. В зависимости от конструкции у каждого их типа есть своя маркировка.
- ККТ-1 – колодец для телефонных коммуникаций. Изготавливается преимущественно для частного сектора. Прочность корпуса обеспечивается ребрами жесткости.
- КОД – колодец для оперативного доступа. Он предназначен для монтажа оптических магистралей. В колодце располагаются соединительные муфты. Полиэтиленовая конструкция содержит распределительные патрубки на всех стенках.
- ККТМ – малогабаритный колодец для малопарных коммуникаций. Применяется как контейнер или как смотровой колодец.
Малый вес пластиковых конструкций значительно упрощает их монтаж. На дне устанавливается фундаментная плита, к которой емкость прикрепляется тросом или анкером. Монтаж производится вручную. Засыпка производится смесью песка с цементом.
Какой колодец лучше
Если железобетонные колодцы с асбестоцементными трубами способны надежно и долго работать в жестких условиях, колодцы из пластика не всегда их выдерживают. Основными причинами являются ненадежные соединения труб.
Новаторские идеи по внедрению пластиковых колодцев пыталась внедрить компания ССКТБ-ТОМАСС в 2005 году. Она разработала конструкцию марки ПКК-2У-М1 из полиэтилена, документацию и освоила собственное производство. Устройство содержит внутренний стальной каркас и сверху должно закрываться бетонной плитой с люком, опирающейся на грунт. Только в этом случае конструкция может быть заменителем бетонной.
Современные изготовители пластиковых колодцев практически ничего не знают о данной конструкции и более чем десятилетнем опыте ее эксплуатации. Во всех линейках выпускаемых моделей невозможно найти ни одной конструкции, продолжающего дело колодца ПКК. Внешне они кажутся удобными, а по сути продаются бочки, септики и баки и т. п. емкости из пластика. В инструкциях ничего не говорится об их горючести, действии горячего асфальта, возможности ремонта при сносе горловины бульдозером. Не впечатляют скромные размеры емкостей из пластика, которые никак не могут конкурировать с изделиями из бетона для многопарной канализации. Легкость конструкции превратилась в недостаток, поскольку для нее требуются опорные и якорные плиты и специально подогнанные формы. Все это увеличивает стоимость колодца.
Пластмассовые консоли и кронштейны, приклеенные к стенкам, далеко не так надежны, как элементы железобетонных колодцев, изготовленных из металла. Во многие пластиковые колодцы невозможно установить муфты, а если и удается «запихать», радиусы изгиба кабелей становятся совершенно недопустимыми.
При установке легкой полимерной емкости для большей надежности сверху приходится монтировать саркофаг из бетонной плиты с чугунным люком, а снизу устанавливать еще одну в качестве якоря.
Особенности укладки кабельной канализации
Прокладка кабельных каналов производится по определенным правилам.
- Трубы заглубляются на величину 40-200 см. На минимальной глубине укладываются трубы из пластика, глубже всего – на цементной основе. Любые трубопроводы, требующие наибольшего заглубления прокладываются под трамвайными путями. На средней глубине монтируют трубы под автодорогами, на минимальной – под пешеходными зонами.
- Каналы делают с уклоном 4 мм/м, благодаря чему попавшая туда вода не задерживается, а стекает вниз.
- Трубы между колодцами всегда располагаются по прямой линии. Допустимое смещение составляет не более 10 мм/м.
- В подвалах домов или в больших коллекторах кабели целесообразно прокладывать не в трубах, а на консолях.
- Провода с наименьшим напряжением прокладываются на самую небольшую глубину.
- Оптимальный диаметр трубы для кабеля считается 100 мм.
- Не допускается прокладывать в общей трубе телефонный провод с электрическим.
- Объем колодца выбирается в зависимости от места расположения и назначения.
Устройство смотрового колодца
Колодцы для кабелей внешне ничем не отличаются от сточных, представляющих собой емкости с дном и люком сверху. Люк может быть с горловиной или без нее. Для труб с кабелями предусмотрены при изготовлении или проделываются отверстия в стенках корпуса. Большинство конструкций содержат двойные люки, где внутренний оборудуется специальным секретным замком.
Тип колодца зависит от положения в сети:
- проходной – устанавливается на прямых участках или в других местах, где отклонения достигают 30°,
- пристанционный – располагается рядом со зданиями,
- поворотный – размещается в месте поворота сети,
- разделительный – в местах разветвления линии на несколько линий.
Размеры колодца должны давать возможность работать с кабелем и устанавливать оборудование. Материалом часто служит пластик с ребрами жесткости.
Обустройство кабельной канализации
Кабели прокладывают профессионалы, поскольку ошибки монтажа оборачиваются проблемами в работе электрических сетей и линий связи. Работа включает последовательность действий.
- Составление проектного чертежа с указанием всех других коммуникаций, расположенных рядом или в местах пересечения с местом укладки кабеля.
- Разметка местности.
- Изготовление ямы для колодца с размерами на 40 см шире габаритов емкости. На дне делается песчаная подушка, которую следует тщательно утрамбовать. У обводненных участков дно котлована цементируют.
- В соответствии с разметкой копаются траншеи с уклоном для кабельных труб. При расположении рядом других коммуникаций работа производится вручную. Осыпающийся грунт крепится деревянными листами с распорками. Дно засыпается песком или заливается слоем бетона.
- На дно котлована по уровню устанавливается колодец. Отверстия в стенках должны соответствовать местам прокладки труб под кабели. Емкость крепится к основанию из бетона. В нем может быть предусмотрена пригрузочная камера, которая заполняется цементом.
- В траншеи прокладываются трубы на расстоянии 20-25 см. Свободное пространство засыпается грунтом. Верхний слой труб отделяется от нижнего слоем толщиной 25 см. Грунт трамбуется вокруг труб деревянной лопатой.
- Стыки колодца с трубами герметизируются. Окончательная засыпка колодца производится смесью грунта с песком, с трамбовкой через 0,2 м.
- В кабельные каналы протягивают провода. Их натяжения следует контролировать, чтобы оно не превышало норму. Особое внимание уделяется прокладке оптоволоконного кабеля.
Заключение
Монтаж кабельных колодцев и протягивание проводов должен производиться по определенной технологии. Его следует доверять профессиональным организациям. Кабельный колодец целесообразно устанавливать из железобетона. Изготовители пластиковых моделей сегодня не имеют внятную документацию, по которой можно понять их назначение, а также возможность эксплуатации и ремонта. Герметичность изделий из пластика обеспечить невозможно, поскольку под давлением грунта трубы деформируются и теряют форму.
