Расчёт площади воздуховодов и фасонных изделий: планируем вентиляционную систему

Вентиляция жилища играет очень важную роль, поддерживая необходимый для человека микроклимат. От того, насколько правильно она спроектирована и выполнена, зависит здоровье проживающих в доме. Однако не только проект имеет значение. Очень важно правильно высчитать параметры воздушных магистралей. Сегодня речь пойдёт о такой работе, как расчёт площади воздуховодов и фасонных изделий, что необходимо для правильного воздухообмена квартиры или частного дома. Мы узнаем, как вычислить скорость воздуха в шахтах, что на этот параметр влияет, а также разберём, какие программы можно использовать для более точных вычислений.

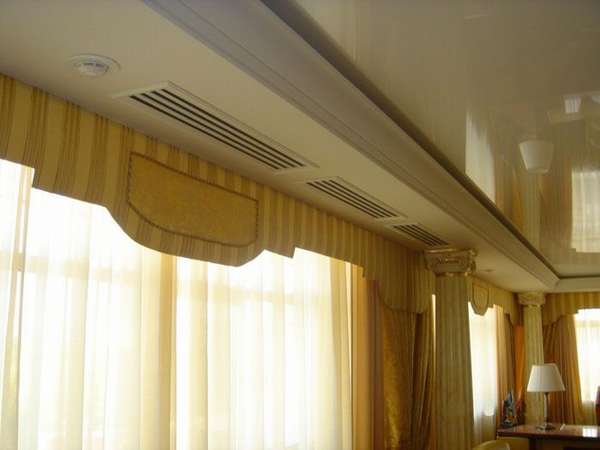

Расчет площади воздуховодов и фасонных изделий

Содержание

Для чего производится расчёт площади воздуховодов и фасонных изделий

Правильный проект систем вентиляции – это лишь полдела. Если ошибиться в расчёте квадратуры воздуховодов, то может получиться обратный эффект – идеальная план-схема есть, а оттока или притока воздуха нет. Подобные просчёты могут привести к тому, что в помещениях будет повышенная влажность, которая приведёт к появлению грибка, плесени и неприятному запаху.

Очень важно! Если домашний мастер не уверен в своих силах, боится не справиться с вычислениями, то лучше обратиться за инженерной помощью в расчёте воздуховодов. Лучше заплатить за работу профессионалу, чем впоследствии кусать локти.Скорость потока воздуха можно проверить различными приборами….

Читайте также:  Крышные вытяжные вентиляторы – комфорт и безопасность дома

Данные, необходимые для расчёта параметров воздуховода

Высчитать площадь воздуховодов можно по различным параметрам. Это могут быть:

  • санитарно-гигиенические нормы (СанПиН),
  • количество проживающих,
  • площадь помещений.

При этом вычисления проводятся как для всего жилища в целом, так и для каждой комнаты в частности. Существуют различные способы вычислений. Можно воспользоваться формулами, которые мы обязательно рассмотрим в сегодняшней статье, однако, проще всего воспользоваться специальным онлайн-калькулятором площади поверхности воздуховодов. В нём уже заложены все необходимые алгоритмы и формулы. Ещё одним плюсом программы является отсутствие человеческого фактора – можно не волноваться, что в вычисления закрадётся ошибка.

…а можно ипо старинке, при помощи листа бумаги

Как рассчитать площадь воздуховода с использованием формул

Для того чтобы правильно выполнить все расчёты, нужно первым делом определиться с сечением фасонных изделий. Они могут быть:

  • в форме квадрата или прямоугольника:
  • круглые (реже овальные).

Рассмотрим, какие формулы применимы для тех или иных вычислений. Начнём с квадратных или прямоугольных изделий.

Круглые воздуховоды более востребованы – сопротивление в них минимальное, чего нельзя сказать о квадратных или прямоугольных

Как посчитать площадь воздуховода прямоугольного сечения: формулы и расшифровки обозначений

Формула площади воздуховода, необходимой для правильного устройства вентиляции, довольно проста:

S = A × B, где

  • S – площадь, м²,
  • А – ширина короба, м,
  • В – высота, м.

С круглым воздуховодом немного иная ситуация.

Вентиляционная система состоит из множества деталей, каждую из которых требуется учитывать при вычислениях

Расчёт площади круглого воздуховода: нюансы вычислений

Круглые вентиляционные шахты обладают лучшей пропускной способностью – воздух не встречает на своём пути никаких препятствий. К тому же монтаж круглых деталей намного проще, чем квадратных или прямоугольных. Вычисления площади производятся по формуле:

S = π × D2/ 4, где:

  • S – площадь, м²,
  • π – постоянная величина, равная 3,14,
  • D – диаметр, м.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаЧем короче вентиляционные каналы, тем лучше система будет выполнять свою задачу. Следует учесть, что с увеличением размеров шахт снижается скорость потока воздуха и шум, производимый при передвижении воздушных масс. Расчёты прямых участков следует производить отдельно, не стоит забывать о потере давления в сети.В компьютерных программах система вентиляции выглядит так

Расчёт фасонных частей воздуховодов – как он производится и что следует учесть

Вычисления площади фасонных частей воздуховодов без специальной программы под силу только опытным инженерам-проектировщикам. Сегодня целые отделы различных институтов работают над усовершенствованием программ-калькуляторов, способных до миллиметра рассчитать площади воздуховодов и фасонных изделий, учитывая малейшие изменения углов изгибов и прочие нюансы.

В сети Интернет можно найти множество подобных программ, способных произвести вычисления с минимальными погрешностями. И подобные калькуляторы выходят практически ежедневно. Они позволяют не только высчитать необходимые параметры, но и сделать развёртку всех деталей воздуховода. Многие спросят – для чего это нужно? В наш век высоких технологий появилось такое новшество, как 3D-принтер. На него с компьютера отправляем развёртку нашей вентиляции и в результате получаем идеально подогнанные вентиляционные каналы с необходимыми параметрами.

Фасонные части воздуховодов – они могут быть разнообразными

Редакция Seti.guru предлагает уважаемому читателю воспользоваться онлайн-калькулятором расчёта площади воздуховодов и фасонных изделий. Всё, что требуется от пользователя,− это верно внести запрашиваемые параметры в соответствующие поля и нажать кнопку «Рассчитать». Остальное программа выполнит за вас.

Как высчитать сечение воздуховода в квадратных метрах

Ошибка в вычислениях этого параметра вентиляционной системы может быть фатальной. Уменьшение необходимого показателя неизбежно приведёт к повышению давления в шахтах, а значит, появится посторонний гул, который довольно сильно раздражает. Это значит, что вычисления необходимо производить внимательно, не упуская ни малейшей детали, не округляя цифры. Расчёт квадратных метров производится по формуле:

S = L × k / w, где

  • S – площадь сечения, м²,
  • L – расход воздуха, м³/ч,
  • k – скорость, с которой движется воздушный поток, м/с,
  • w– коэффициент расчёта, который равен 2,778.

Схема приточной вентиляции – такую при наличии определённых знаний можно составить своими руками

Расчёт скорости воздуха в воздуховоде: как его выполнить

Для этих вычислений используем формулу:

w = L / 3600 × S, где

  • L – расход воздуха, м³/час,
  • S – сечение вентиляционного короба, м².

Однако при этом стоит знать ещё и кратность воздухообмена, которая является одним из важнейших параметров. Если говорить простым языком, то это количество воздуха, которое должно пройти через 1 м3 за 1 час. Можно воспользоваться существующими таблицами, но данные в них усреднены, поэтому самостоятельные вычисления по формуле будут куда как точнее. Для расчёта необходимо знать объём комнаты в м3 (W) и высчитанный объём воздуха, попадающий в помещение в течение часа (V). В этом случае используется формула:N = V / W.

Ещё каких-то 20−25 лет назад схемы были такими – о компьютерных программах можно было лишь мечтать

Онлайн-калькулятор расчёта необходимого сечения воздуховода

Как высчитать потери давления воздуха на прямых участках

Для вычисления этого параметра применяется формула, которая немного сложнее предыдущих:

P = R × L + Ei × V2 × Y / 2, где:

  • P – давление воздуха в воздуховоде,
  • R – потери давления на трение в воздуховоде,
  • L – протяжённость вентиляционной шахты,
  • Ei – сумма потерь давления на местные сопротивления (отводы, переходы, ответвления и т.п.),
  • V – скорость воздуха в вентиляционной системе,
  • Y – плотность воздушных масс по каналу.

Чем короче вывод естественной вентиляции, тем хуже воздухообмен

Сопротивление сети воздуховода и его расчёты

Не стоит надеяться на то, чтобы рассчитать сопротивление сети самостоятельно. Такая работа под силу только программам. Найти подходящую, обладающую высокой точностью вычислений в сети тоже вряд ли получится. Это значит, что если есть желание получить точный результат, придётся обращаться в проектные бюро.

Сложностей здесь действительно много. Сопротивление создают не только углыи ответвления. Квадратное или прямоугольное сечение также увеличивает сопротивление воздуха. От этого параметра зависит производительность, которой должен обладать вентилятор для принудительной циркуляции воздуха.

Полезная информация! При отсутствии вентилятора и слабой циркуляции воздуха (недостаточно интенсивной вытяжке) можно пойти на хитрость. Необходимо увеличить длину вентиляционной трубы на крыше. Чем выше она будет находиться, тем интенсивнее будет работать вытяжка.Радиальный вентилятор с подогревом нагнетаемого воздухаВ качестве воздуховодов удобно использовать полиэтиленовые гибкие трубы

Каким образом рассчитать количество материалов для воздуховода и фасонных частей

Никакого смысла в расчётах количества материалов вручную нет – это займёт довольно большое количество времени, да и ошибиться при подсчётах очень легко. В сети Интернет существует множество программ, которые сделают это за вас в автоматическом режиме. Достаточно просто загрузить проект. Некоторые подобные программы способны высчитать количество фасонных деталей даже по первичным данным.

Вот так компьютерная программа раскладывает проект и подсчитывает количество фасонных элементов

Нагреватель в сети: для чего он нужен, и как рассчитать его мощность

Если планируется приточная вентиляция, то в зимнее время без подогрева воздуха не обойтись. Современные системы позволяют регулировать производительность вентилятора, что помогает в холодное время года. Убавив силу приточки, можно добиться не только экономии электроэнергии на меньшем расходе вентилятора, но и воздух, медленнее проходя через нагреватель, будет теплее. Однако вычисления температуры нагрева наружного воздуха всё же необходимы. Их производят по формуле:

ΔТ = 2,98 × Р / L, где:

  • Р – потребляемая мощность нагревателя, который должен повысить температуру воздуха с улицы до 18°С (Вт),
  • L – производительность вентилятора (м3/ч).

Различные водяные и электрические нагреватели для систем вентиляции

Подводя итоги

Проектирование и последующий монтаж систем вентиляции – процесс трудоёмкий и не всегда выполнимый самостоятельно. Такая работа требует особых знаний и навыков. Конечно, сегодня существует множество программ, помогающих спроектировать вентиляционные магистрали, однако они не могут заменить инженерной мысли. Оптимальным вариантом будет доверить всю работу, от начала до конца, настоящим профессионалам. Но проблема в том, что в наши дни начали появляться проектные конторы, работники в которых совершенно не знакомы с инженерным делом. Хотя подобная ситуация наблюдается и в других отраслях. По этой причине прежде чем доверить какой-либо фирме разработку проекта вентиляционной системы для своего дома, постарайтесь узнать о ней как можно больше. В идеале будет пообщаться с их клиентами, дома которых уже обжиты. Только в этом случае можно надеяться на тот результат, которого вы ожидаете.

Только правильно спроектированная и выполненная вентиляционная система позволит проживать в доме с комфортом

Редакция Seti.guru надеется, что сегодняшняя статья была интересна и полезна нашему уважаемому читателю. Если у вас остались вопросы, их можно задать в обсуждениях ниже, наша команда с удовольствием на них ответит в максимально короткие сроки. Если у вас есть опыт в монтаже вентиляционных систем или их проектировании (неважно, положительный или отрицательный), просим вас поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам, делающим первые шаги в области устройства вентиляции. А мы напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий видеоролик по сегодняшней теме, который вам точно будет интересен.
