Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение

Ванная комната, как и санузел – это помещения, для которых необходима качественная вентиляция. А значит стоит подумать о принудительном воздухообмене в них. Но тут встает проблема довольно громкой работы некоторых приборов, которая может очень мешать. В таком случае можно приобрести бесшумный вентиляторв ванную комнату. Именно о том, каких типов бывают такие устройства, на что обратить внимание при их приобретении и как их правильно установить и пойдет речь в нашей сегодняшней статье. Попутно попробуем разобраться и в устройстве вентиляторов, что поможет домашнему мастеру выполнить ремонт в случае небольшой поломки.

Бесшумный вентилятор в ванную комнатуМембранный обратный клапан иногда очень полезен

Содержание
  1. Для чего нужен бесшумный вентилятор в ванную комнату
  2. Критерии выбора бесшумного вентилятора для вытяжки в ванную
  3. Есть ли взаимосвязь между шумностью вентилятора и его производительностью
  4. Вытяжной вентилятор с обратным клапаном – что он собой представляет
  5. Устройство обратного клапана
  6. Принцип работы электронного обратного клапана
  7. Какие виды конструкций могут быть у вентиляторов для ванной
  8. Осевые вытяжные вентиляторы: некоторые модели и их технические особенности
  9. Радиальные вентиляторы – их особенности и принцип работы
  10. Бесшумные канальные вентиляторы: в чем их отличие от остальных
  11. Вентиляторы крышного типа
  12. Вентиляторы для ванной с датчиком влажности
  13. Монтаж вентилятора для вытяжки в ванную или туалет
  14. Подключение оборудования к электросети
  15. Установка вентилятора в ванной – пошаговая инструкция
  16. Где можно приобрести подобные вентиляционные приборы
  17. Подводя итог
  18. Видео: установка вытяжного оборудования в ванной комнате

Для чего нужен бесшумный вентилятор в ванную комнату

Не секрет, что при принятии душа или ванны, в помещении скапливается большое количество влаги, которая негативно влияет и на стеновую отделку, и на металлические поверхности. Вентилятор для вытяжки обеспечивает принудительный отток сырого воздуха, оберегая тем самым поверхности. Если говорить о санузлах, то там часто появляется неприятный запах, который так же требует принудительного оттока.

Вытяжные вентиляторы в ванную комнату или туалет чаще всего подключаются параллельно с освещением. Таким образом, отпадает необходимость отдельного их включения – человек заходит в помещение и вытяжка сразу начинает работать. Так же удобны в этом смысле датчики движения. При монтаже с их помощью, даже если домочадцы забыли выключить свет в помещении, питание на вентилятор перестанет подаваться через определенный промежуток времени.

Внешний вид современных устройств может стать изюминкой интерьера

Критерии выбора бесшумного вентилятора для вытяжки в ванную

Критериев выбора такого устройства достаточно много. Именно по этой причине, каким бы простым не казался прибор, его приобретение часто становится настоящей проблемой. Попробуем разобраться, на что следует обратить внимание, выбирая бытовой вытяжной вентилятор для ванной. Основные параметры – это:

  1. Размер. Прибор должен подходить по габаритам к вентиляционному отверстию.
  2. Производительность устройства – количество воздуха, которое он способен перекачать за час.
  3. Величина вырабатываемого шума в процессе эксплуатации.
  4. Особенности конструкции модели.
  5. Класс электробезопасности. Он должен быть предназначен для влажных помещений (для ванной и туалета – не ниже IP45).
  6. Наличие или отсутствие обратного клапана.
  7. Отзывы о фирме-производителе. Они могут многое сказать о качестве сборки того или иного типа вентиляторов.
  8. Наличие дополнительных релеи датчиков.

Естественная вентиляция на подобное не способна

Так же немаловажен и внешний вид устройства, который не должен испортить интерьер помещения.

Есть ли взаимосвязь между шумностью вентилятора и его производительностью

Такая взаимосвязь действительно присутствует, но для несведущего человека понять ее сложно. Попробуем объяснить все простым и доступным языком. Любой звук, и шум устройства в том числе, можно разделить по частотам на высокие, средние и низкие. Средние частоты никак не меняются и не зависят от производительности, а вот высокие и низкие ведут себя совершенно противоположным образом.

Вариант установки канальных устройств, изображенный схематически

Высокочастотные шумы с повышением производительности прибора увеличиваются, а вот низкочастотные наоборот снижаются. Если говорить о влиянии их на человека, то низкие частоты более заметны для слуха. Это означает, что с повышением производительности человеческий слух меньше начинает реагировать на шум. Однако это не говорит о том, что он не будет оказывать влияния на организм – просто это не будет так заметно.

Все современные вентиляторы (за исключением дешевых подделок) проходят обязательную сертификацию. В том числе и на уровень шума. Таким образом, можно быть уверенным, что при наличии всей сопроводительной документации прибор не будет оказывать какого-либо губительного или вредного воздействия на организм. Что же касается слышимого шума, то с этим параметром легко определиться, попросив продавца включить вентилятор для вытяжки ванной и туалета в сеть и послушав, как он работает.

Автономный прибор не нуждается в отдельной коммутации с выключателем

Вытяжной вентилятор с обратным клапаном – что он собой представляет

При современном качестве строительства никогда нельзя быть уверенным, что вентиляция многоквартирного дома выполнена по всем правилам и нормам. Довольно часто через нее в квартиру попадают посторонние запахи от соседей. То же самое происходит и в ванной. Если вытяжка отключена, то не факт, что из соседних квартир сырость не будет попадать в Вашу ванную. Для предотвращения подобных ситуаций и применяется вытяжка для ванной с обратным клапаном.

Вообще подобные устройства в наше время довольно распространены. Интересно, что даже при небольшой стоимости пластиковых обратных клапанов для бесшумных вытяжек в ванной или установки без применения вентиляторов, домашние мастера довольно часто изготавливают их своими руками. Это довольно просто, в чем, скорее всего и кроется причина.

Обратный клапан-бабочка – вид сзади

Обратный клапан бесшумного вентилятора для ванной может быть как механическим, та и электронным. Разберем его устройство более детально.

Устройство обратного клапана

Он представляет собой пластину, закрепленную на оси по центру либо систему жалюзи. В механическом варианте клапан открывается под действием потока воздуха, а в электронном при помощи привода, включающегося при подаче питания. При его отсутствии или же при не работающем вентиляторе вытяжное отверстие перекрывается под действием пружины – она возвращает заглушку в исходное положение.

Эти размеры необходимо знать при покупке вытяжного устройства для ванной

Своими руками изготовить такую систему достаточно просто. Для этого понадобится плотная пленка (такую используют в аппаратах флюорографии) и термопистолет с клеем. На внутреннюю сторону крепятся два куска пленки (сверху и снизу) таким образом, чтобы в середине образовался небольшой нахлест. После застывания клея можно устанавливать вентилятор на место. Теперь, под действием потока воздуха пластиковые створки будут открываться, а при его отсутствии перекрывать вентиляционное отверстие, не давая постороннему воздуху проникать внутрь помещения.

Принцип работы электронного обратного клапана

В случае установки такого устройства можно выбрать два способа срабатывания. Обратный клапан может открываться при включении вентилятора или же иметь возможность срабатывания от датчиков воздушного потока. Второй вариант более предпочтителен – он обеспечивает вытяжку при выключенном вентиляторе, если отсутствует обратный поток.

Недостатком подобных систем можно назвать их довольно высокую стоимость, что не удивительно – такие клапаны появились на российском рынке недавно, особой популярностью не пользуются, а это означает, что товарооборот их достаточно мал. Да и электроники в них много.

Центробежные устройства обладают достаточно высокой скоростью воздушного потокаАндрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли есть выбор между подобными устройствами, то лучше приобрести механический обратный клапан лепесткового или мембранного типа. Эта система довольно надежна и хорошо себя зарекомендовала. К тому же и стоимость ее намного ниже.

Какие виды конструкций могут быть у вентиляторов для ванной

Конструктивно такие устройства можно разделить на несколько основных типов:

  • осевые,
  • радиальные,
  • центробежные,
  • канальные,
  • вентиляторы крышного типа.

Рассмотрим каждый из этих типов по отдельности, попутно уточнив стоимость и некоторые технические характеристики каждого из них.

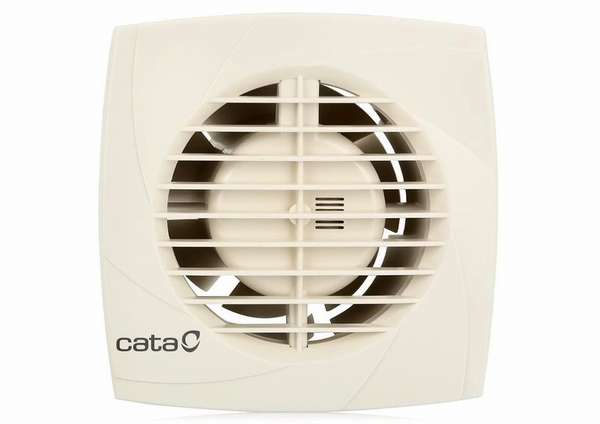

Осевые вытяжные вентиляторы: некоторые модели и их технические особенности

Преимуществом таких устройств можно назвать простоту монтажа. По своей сути это колесо, помещенное в цилиндрический корпус и закрепленное на оси двигателя. Лопасти колеса при вращении и захватывают воздух, перемещая его в нужном направлении.

Решетка может быть различной – в магазинах есть из чего выбрать

Из всех типов, этот является наиболее шумным, да и хорошими напорными качествами не отличается. Из наиболее известных осевых вентиляторов для вытяжки, можно отметить модели следующих производителей.

Характеристики D 100 AURA 4C D100 ERA 4C HT D100 PARUS 4 D100 STANDARD 4 E 100 S
Производительность, м3/ч



90 97 100 100 90
Давление, Па

48 28 31 38 39
Мощность, Вт 8,4 14 20 16 14
Шум, Дб 25 35 35 35 35
Вес, кг 0,5 0,5 0,45 0,7 0,5

Средняя стоимость таких вентиляционных устройств осевого типа на российском рынке составляет от 500 до 1 000 руб.

Радиальные вентиляторы – их особенности и принцип работы

Радиальные (центробежные) вентиляторы работают немного по другому принципу. Механизм, расположенный в спиральном кожухе, плавно распределяет массы воздуха от центра лопастей к стенкам корпуса, которые создают давление и направляют потоки в воздуховод. Такие устройства обладают большей функциональностью.

Радиальное оборудование для вентиляции считается самым дорогимПолезно знать! Направление, в котором загнуты лопатки лопастей очень важно для экономии электроэнергии. Направление изгиба назад сохранит до 25% электроэнергии, чем если они направлены внутрь.

Характеристики QUADRO MEDIO ЭРА СТЕЛС STELS 150 VORT PRESS HABITAT 45/135 ARIETT HABITAT LL 20/75 QUADRO SUPER T HCS
Производительность, м3/ч



180 432 149 85 270
Давление, Па

334 360 225 118 491
Мощность, Вт 60 126 29 25 95
Шум, Дб 39 58 48 51 48
Вес, кг 2,5 5 2,7 1,4 3,8

Такие вентиляторы имеют больший вес. Да и стоимость их намного выше. Она на российском рынке варьируется в диапазоне от 4 000 до 15 000 руб.

Бесшумные канальные вентиляторы: в чем их отличие от остальных

Отличие этого типа заключается в способе его монтажа. Он устанавливается не на вентиляционной решетке, а внутри канала, что позволяет его использование одновременно на несколько помещений. В основной своей массе такие устройства являются центробежными, однако существуют и осевые приборы подобного типа.

А вот крышное оборудование в квартирах не устанавливается – это прерогатива частных домов

Форма их так же может различаться – у этих вентиляторов корпус может быть как круглым, так и квадратным. Стандартный размер бесшумных канальных вентиляторов – 125 мм.

Характеристики CATA DUCT IN LINE 100/130 SOLERPALAU TDM100 VENTS 125 ВКО Турбо Ванвент ВКВ-150Е Soler Palau TD-1000/200 SILENT
Производительность, м3/ч



130 110 243 700 1030
Давление, Па

220 17 20 400 600
Мощность, Вт 25 13 24 84 120
Шум, Дб 24 40 39 28 21
Вес, кг 1,19 0,5 0,48 4,5 8,7

Средняя стоимость таких вентиляторов зависит от того, центробежный их тип, или осевой. В целом же цена не отличается от этих типов.

Вентиляторы крышного типа

Такие устройства монтируют обычно в частных домах. Подобного вентилятора достаточно на все помещения строения. Недостаток – довольно сложная установка. Но это компенсируется большой мощностью. Воздух выводится из помещений через трубу на крыше.

Такое оборудование тоже смотрится довольно эстетично

Характеристики ВАНВЕНТ ВКВ-К 315Е ВАНВЕНТ ВКВ-К 160Е Soler Palau TH-2000 ВЕНТС ВКМKп 150 TRT 15 E 4P
Производительность, м3/ч



2100 760 1650 555 1400
Давление, Па

700 400 700 420 255
Мощность, Вт 225 85 300 98 150
Шум, Дб 75 72 63 47 58,5
Вес, кг 8,2 4,9 17,2 7,3 15

Средняя стоимость подобных устройств на российском рынке достаточно сильно разнится. В зависимости от модели и характеристик она может составить от 5 000 до 30 000 руб.

Вентиляторы для ванной с датчиком влажности

Это уже более высокотехнологичные приборы, имеющие в своей схеме контроллер. Отдельного включения они не требуют. Питание начинает подаваться в тот момент, когда встроенный датчик зафиксирует повышение влажности в помещении выше установленного предела. Когда же уровень падает до нормального, датчик автоматически отключает напряжение.

Так выглядит обычный датчик влажности воздуха в помещении

Такие приборы могут быть настраиваемыми или идти с завода с установленными пределами влажности. С одной стороны первый вариант предпочтительнее и позволяет самостоятельно выставить предельные значения включения и выключения вентилятора. Но с другой – это дополнительная электроника. А как известно, чем проще модель и чем меньше в ее схеме дополнительных узлов, тем она надежнее. А потому это «палка о двух концах» и решать, какое оборудование подойдет тому или иному человеку – решать каждому самостоятельно.

В наше время существуют вытяжные бесшумные вентиляторы и с управлением, посредством пультов ДУ, и через Wi-Fi. Конечно, такое оборудование стоит значительно дороже, но для многих решающим здесь является комфорт и удобство. Ну а раз есть спрос на такие вентиляторы, то будет и предложение.

Монтаж вентилятора для вытяжки в ванную или туалет

Установить и подключить бесшумный вентилятор для вытяжки в ванную комнату или туалет не так уж и сложно. Зависит наличие трудностей от типа устройства. Если же говорить об осевых или центробежных приборах, установка которых производится непосредственно вместо вентиляционной решетки, то этот способ можно назвать самым простым. При этом такое оборудование наиболее популярно среди домовладельцев и квартиросъемщиков.

Не все монтируют подобное оборудование аккуратно

Попробуем разобраться пошагово, каким образом выполняются подобные работы.

Подключение оборудования к электросети

Удобнее и проще будет понять суть подключения, глядя на фото-примеры. Их мы сейчас и предоставим:

Иллюстрация Выполняемая работа
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Первым делом зачищаем заранее подведенные провода, по которым будет подаваться питание. Если отделка уже выполнена, то придется электропроводку делать наружной. Если же ремонт только начался, то нужно проштробить стену, уложить кабель, после чего закрыть все плиткой или панелями. Это будет выглядеть аккуратнее
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Пропускаем провод внутрь вентилятора. При этом стоит обратить внимание, чтобы лопасти не задевали кабель, в корпусе есть специальная прорезь
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Присоединяем провода при помощи специального клеммника. При этом куда присоединяется фазный, а куда нулевой – значения не имеет, если таковое не указано в технической документации
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Обязательно фиксируем провод на корпусе во избежание его разбалтывания от вибрации в процессе эксплуатации оборудования
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Теперь остается лишь закрепить корпус прибора на место и подать напряжение

Очень важно! Нельзя работать с электропроводкой, не отключив при этом напряжение с вводного щита. Чтобы не выполнять монтаж в темноте рекомендуется сначала подключить провода к вентилятору, а уже после, сняв напряжение, произвести монтаж в распределительной коробке.

Само подключение может быть выполнено от освещения ванной, от отдельного выключателя или же на прибор может быть подано постоянное питание (в случае наличия датчиков или пульта управления).

Установка вентилятора в ванной – пошаговая инструкция

Установить вентилятор так же не представляет особых сложностей, однако в этой работе есть некоторые нюансы.

Иллюстрация Выполняемая работа
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Подготовленную из канализационной трубы закладную устанавливаем в вентиляционное отверстие, которое обычно имеет прямоугольную форму. Закладная послужит основанием для устанавливаемого вентилятора
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Пространство вокруг закладной заполняем монтажной пеной и даем ей полностью высохнуть. После этого убираем излишки пены и облицовываем стены кафелем или же панелями
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Распаковав вентиляционное устройство открываем верхнюю крышку и откручиваем центральную, под которой находятся контакты для подключения проводов
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Теперь засверливаются отверстия для крепежа. При монтаже на кафельную плитку для этого используется специальный алмазный бур
Бесшумный вентилятор в ванную комнату: типы, критерии выбора, монтаж и подключение Остается лишь закрепить устройство при помощи специальных анкерных болтов или дюбель-гвоздей, которые идут в комплекте с прибором

Как можно убедиться, никаких сложностей установка вытяжки с вентилятором в туалет или ванную комнату не представляет.

Где можно приобрести подобные вентиляционные приборы

Довольно часто домашние мастера предпочитают приобретать подобное оборудование через интернет. Однако тут существует масса подводных камней. Ведь нет гарантии, что после оплаты на руках окажется прибор с теми характеристиками, которые были необходимы. Да и сертификацию у онлайн-продавца проверить проблематично. Именно поэтому опытные электромонтеры советуют покупать такое оборудование только в проверенных магазинах, полностью ознакомившись с сертификатами и всей сопроводительной документацией. Да и гарантийное обслуживание играет важную роль. Ведь любой производитель может допустить в продажу бракованное изделие.

Конечно, лучше всего идти в магазин уже имея представление о той марке и модели, которая необходима. Выше нами представлены некоторые модели и их характеристики. Более полные каталоги можно посмотреть на официальных сайтах производителей подобной продукции.

Свечение индикатора говорит о том, что прибор работает. Иногда его можно просто не услышатьАндрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаНе стоит уточнять данные на непроверенных источниках. Если необходимо выбрать модель из линейки той или иной марки, нужно заходить именно на их официальный сайт. Подробные каталоги на таких ресурсах всегда в наличии.

Подводя итог

Без сомнения, в такие помещения как ванная комната или туалет, качественная вентиляция необходима. Главное – это взвешенный подход к выбору оборудования, которое ее обеспечит. А значит торопиться с таким выбором не стоит. Лучше все несколько раз взвесить, и лишь после этого принимать решение в пользу той или иной модели.

Устройство вентиляции ванной комнаты и туалета. Детальная схема

Надеемся, что информация, изложенная нами в сегодняшней статье, была кому-то полезна. Возможно, у уважаемого читателя возникли вопросы по ходу ее прочтения. Мы будем рады ответить на них в обсуждениях ниже. Пишите, спрашивайте, делитесь опытом.

А напоследок предлагаем посмотреть небольшое видео на тему.

Видео: установка вытяжного оборудования в ванной комнате
