Система вентиляции и кондиционирования не может существовать без магистралей из труб, которые переносят воздух из помещений на улицу и обеспечивают приток свежих масс. Для монтажа используются участки каналов разного размера и диаметра, множество фитингов и других комплектующих, которые служат для соединения воздуховодов между собой в единую систему.
Классификация воздуховодов
Существует много видов конструкций, которые отличаются формой каналов и фитингов, материалом изготовления и жесткостью конструкции, сферой применения и местом установки. От того, какая магистраль спроектирована, будет зависеть соединение воздуховодов и используемые при этом комплектующие.
Основная классификация подразделяет их на такие группы:
- круглые и прямоугольные;
- жесткие и гибкие;
- встроенные и внешние.
Круглые и прямоугольные
Круглые воздуховоды занимают мало места и отличаются небольшим весом. Кроме того, эргономическая форма канала обеспечивает свободное прохождение воздуха и минимизирует засоры, избавляя владельцев от постоянной чистки. Свободное безфланцевое соединение круглых воздуховодов позволяет протягивать магистраль в проблемных местах. При этом себестоимость всей системы обходится недорого.
Одним из вариантов круглых вентиляций является спирально-навивная конструкция, которая представляет собой трубу из сложенной в виде спирали полосы металла. Изделие имеет повышенную прочность и жесткость. Его зауженное сечение позволяет снизить потери транспортируемого воздуха. Несмотря на ребристую внутреннюю поверхность, такие каналы имеют повышенные аэродинамические свойства. Они не создают препятствия для прохождения воздушных масс и даже усиливают их поток, существенно сокращая электропотребление.
Монтаж круглых магистралей прост на стыке устанавливают ниппель и фиксируют саморезами. Дополнительно можно проклеить соединительную линию алюминиевым скотчем. При всех плюсах такие каналы занимают много места и при открытом прохождении обладают низкими эстетическими характеристиками. Их можно сгладить облицовкой прямоугольными коробами, что требует дополнительного места в помещении.

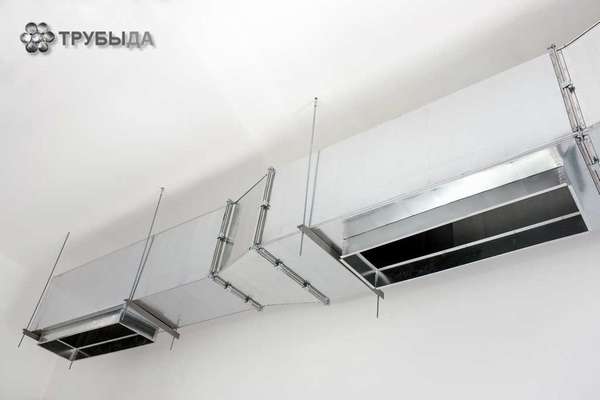

В случае минимально доступного пространства рекомендуется использовать прямоугольные элементы, которые по сравнению с круглыми обладают большей стоимостью и некоторыми сложностями в монтаже. Соединение прямоугольных воздуховодов осуществляется путем установки фланцев и фитингов с поворотным углом. Выбирая такую магистраль, заказчик понимает, что можно играть на соотношении сторон и экономить место под потолком за счет сужения высоты конструкции.
Недостатком прямоугольных воздуховодом можно считать места завихрений в прямых углах и повышенный риск засорения, что требует установки ревизионных отверстий.
Жесткие и гибкие
Все вентиляционные системы подразделяются на жесткие и гибкие.
В гибких воздуховодах используется нагнетательная сила вентиляторов. При их работе может наблюдаться посторонний шум от перемещающихся воздушных масс и вибрации самих каналов. Решением этой проблемы становится использование гладких и гофрированных деталей, способных поглощать звуки ввиду мягкости стенок.
Монтаж гибких шахт осуществляется каркасным и бескаркасным методом. В первом случае трубы оплетают стальной проволокой или пластиком с прошивкой в верхней части синтетическими материалами и алюминиевой лентой. В бескаркасных системах устанавливают несущую основу из вспененного полиэтилена. Внутреннюю поверхность покрывают алюминиевой пленкой. Чаще всего такие детали используют в качестве коротких магистралей, отводов или гибких вставок.
Жесткие каналы производятся из тонких листов черной, оцинкованной и нержавеющей стали, а также алюминия путем соединения заготовки прямым или спиральным швом. Изделия могут быть круглыми, овальными или прямоугольными, монтаж осуществляется с использованием фитингов и переходников.
Встроенные и внешние
Местом установки вентиляционных труб может быть внешним и встроенным. В первом случае магистрали создаются в виде приставных или подвесных коробов с использованием фасонных элементов и деталей разного размера. При их проектировании учитываются особенности помещения, дизайн и конструкция здания.
Встроенные шахты располагаются внутри стен. Ввиду сложности обслуживания таких конструкций, они должны иметь полностью гладкую внутреннюю поверхность, чтобы обеспечить свободное перемещение воздуха и исключить засоры. Это требует тщательного контроля при обустройстве. Поверка и обслуживание проводится через специальное технологическое отверстие в нижней части шахты.
Популярные виды соединения металлических воздухов
Способы соединения воздуховодов металлических разделяют на сварные и фальцевые. В первом случае края смежных элементов привариваются друг к другу при помощи сварочного аппарата. Для стыковки при помощи второго метода понадобится дополнительное оборудование.
Монтажная шина еврошина
Чтобы соединить вентиляционные трубы прямоугольного сечения часто используют еврошины в формы английской буквы L. Они прикручиваются саморезами на край элемента шахты в зеркальном отражении с установкой на смежной детали.
По углам канала шина фиксируется специальными уголками. Непосредственное соединение деталей воздуховодов между собой осуществляется при помощи монтажных скоб, герметиков и уплотнительной ленты.
Ниппель и муфта
Муфтовое или ниппельное соединение применяется в большинстве круглых магистралей, так как занимает мало времени и достаточно простое в исполнении. Оба элемента стыковки имеют центральный выгнутый ободок и 2 свободных стыковочных конца. Ниппель монтируется внутрь вентиляционного канала, а муфта накладывается поверх оконцовок.
При использовании муфт фиксация реализуется с помощью хомутов. Ниппельное соединение подразумевает наличие уплотнительной прокладки.
Реечное соединение
Установка прямоугольных каналов с помощью реек, монтируемых на окантовку или еврошину, используется при обустройстве воздушных каналов в помещениях с ограниченной высотой потолков.
Для обеспечения герметичности на стыках устанавливают резиновые или поливинилхлоридные уплотнители.
Бандажное соединение воздуховодов
В случае монтажа вентиляционных шахт с повышенными изоляционными характеристиками применяют бандаж элемент, схожий по своему функционалу с хомутами. Для его установки края вентиляционных каналов отбортовывают. Затем наносят герметик и зажимают бандаж.
Раструбное соединение
Одним из простейших видов стыковки является раструб сужение или расширение края трубы. Реализация раструбного соединения осуществляется путем вхождения труб друг в друга с последующим созданием сварного стыка.
