Крепление канализационных труб к стене важный этап монтажных работ. Если не зафиксировать трубопровод, участки коммуникаций большой протяженности будут проседать, что приведет к снижению скорости транспортировки жидкостей. Кроме того, отсутствие креплений может стать причиной нарушения герметичности системы, особенно если соединение труб выполнялось раструбным методом. В этом случае придется чаще производить ремонтные работы. Чтобы избежать подобных неприятностей, магистраль поддерживается с помощью кронштейнов, хомутов и др.
Способы крепления канализационной трубы
Крепежные элементы располагают в местах соединения участков трубопровода. Кроме того, необходимо соблюдать некоторый шаг (1,5-2 м). В данном случае играет роль и вес изделий. Если коммуникации тяжелые, расстояние между элементами крепления должно быть меньше. При выборе фиксаторов учитывают наружный диаметр трубопровода. Причем в некоторых случаях допускается небольшая погрешность, благодаря которой между крепежом для канализационных труб и коммуникациями остается зазор.
Доступные варианты креплений:
- хомуты;
- кронштейны;
- клипсы.
Технология крепежа патрубков к стене
Прежде чем закрепить трубопровод, определяется достаточный уклон, если он необходим для вертикального стояка, например, обхода выступающих конструкций. При монтаже следует постоянно контролировать расположение коммуникаций. Каждый патрубок фиксируют с помощью 1 нескользящего крепления, располагать которое следует у основания трубопровода. Коммуникации закладывают в крепежный элемент, который смещается вдоль центра оси. На последнем этапе разборная стяжка фиксируется с помощью болтового соединения.
Крепление кронштейнами
Благодаря таким элементам обеспечивается жесткость. Кронштейны изготавливаются из металла или пластика. Они имеют опорные элементы, благодаря чему трубопровод располагается на некотором расстоянии от стены. Кронштейны плотно охватывают коммуникации, т. к. оснащены застежками особого вида, которые фиксируются крепежными элементами. Благодаря резьбовому соединению они плотно стягиваются.
Недостатком этого варианта является отсутствие возможности расширения пластика в точках крепления. Однако есть решение проблемы использование манжеты, гофрированного участка трубы. Его надевают поверх трубопровода в точках крепления и жестко фиксируют. Между манжетой и коммуникациями остается неплотность, которая будет обеспечивать возможность расширения полимерного материала при нагреве.
Рекомендуемое расстояние между стеной и трубопроводом от 5 см и более. Предельное значение данного параметра 8 см. Если расположить магистраль на большем расстоянии от стены, жесткость конструкции снизится. Нужно помнить, что коммуникации большого сечения рекомендуется крепить, используя металлические скобы держателей.
Фиксация клипсами
Такие элементы представлены следующими видами:
- двойные;
- одинарные.
Клипсы изготавливаются из пластика. Рекомендуется использовать их для фиксации трубопровода из полимерных материалов. Это универсальные изделия. С их помощью выполняется крепление труб к потолку, стенам. Применяют такие элементы для водопроводных магистралей, транспортирующих теплые и холодные жидкости. Для повышения надежности системы клипсы используются, когда нужно зафиксировать коммуникации небольшого веса. Рекомендуемый диаметр труб не больше 50 мм.
Чтобы установить клипсы, нужно сделать разметку поверхности стены. Затем сверлят отверстия под дюбеля. Трубопровод, проходящий вдоль стены, фиксируют с помощью клипс, которые удерживаются саморезами. Например, для потолочного крепления используют анкерные болты. Клипсы должны плотно обхватывать трубопровод. При монтаже магистрали с горячей водой устанавливают дополнительные элементы крепежа, т. к. трубы под воздействием высоких температур имеют свойство расширяться.
Крепление при помощи хомута

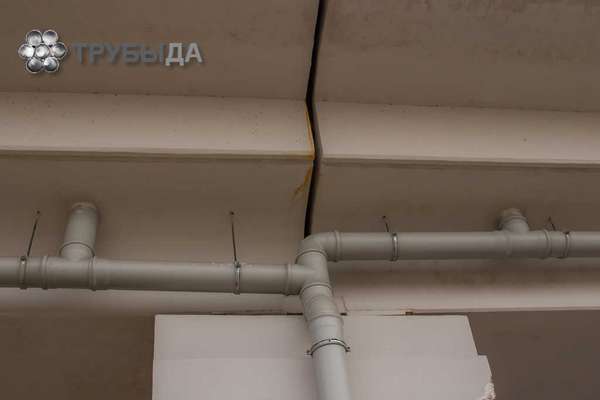

Посредством таких изделий фиксируется трубопровод любого диаметра. Конструкция хомута достаточно простая: состоит из 2 полукруглых стяжек и элемента крепления, устанавливаемого на любой несущей поверхности. Такие изделия полностью охватывают коммуникации. Их выбирают с учетом размера трубы, но при необходимости можно подогнать под нужный диаметр. Устанавливают хомуты в точках соединения участков магистрали.
Благодаря таким изделиям компенсируется линейное расширение полимерных труб. В конструкцию могут быть заложены резиновые прокладки. Они обеспечивают плотность прилегания коммуникаций. Дополнительно этот элемент конструкции принимает на себя нагрузку, возникающую при расширении полимерного материала. В результате надежность крепежного соединения возрастает.
Виды хомутов для канализационных труб
Такие изделия делятся на группы с учетом разновидности используемого при производстве материала:
- пластиковые;
- металлические.
Каждый из вариантов предназначен для коммуникаций с различными характеристиками. Например, пластиковые элементы менее надежны по сравнению с металлическими аналогами. При выборе учитываются параметры коммуникаций, в частности, масса, вес конструкции магистрали должен быть небольшим, если используются пластиковые изделия. Например, хомуты для канализационных труб 110 мм применяют металлические. Тогда система будет служить намного дольше.
Однако полимерные хомуты имеют существенное преимущество привлекательный внешний вид. По этой причине, если не планируется «обшивать» коммуникации гипсокартоном или другими панелями, рекомендуется выбрать полимерные хомуты. Металлические аналоги чаще применяются при монтаже трубопровода в подвалах, подсобных помещениях.
Существуют хомуты с резиновой прокладкой и без данного элемента. Эластичная прослойка обеспечивает более плотное прилегание трубы к держателю. Хомуты без резиновой прокладки имеют гладкую внутреннюю поверхность. Чтобы кромка не деформировала полимерные коммуникации, по всей длине окружности данного элемента предусмотрены скругления.
Хомуты представлены разными видами, отличаются способом крепления скобы-зажима:
- защелки;
- винтовые стяжки.
Первый вариант характеризуется простотой в эксплуатации. Если применяются хомуты с винтовыми стяжками, демонтировать их сложнее, требуется инструмент, чтобы снять крепеж. Способы фиксации на стене:
- анкер;
- шпилька;
- саморез.
Выбор варианта делается с учетом ряда параметров: диаметр труб, общий вес конструкции, которую хомуты будут удерживать. Шпилька, анкер виды крепежных элементов для более массивных систем. Саморезы применяют для фиксации труб малого сечения. Кроме того, хомуты делятся на виды с учетом целевого назначения:
- Опорные. Данная разновидность изделий предназначена для крепления конструкций подвесного типа (вертикальные стояки, потолочные системы).
- Обжимные. Такие хомуты рекомендуется использовать для фиксации трубопроводов на участках стыков, установки фитингов.
- Направляющие. Применяются с целью изменения направления магистрали. Их устанавливают, если необходимо расположить трубопровод под некоторым углом.
Описание процесса монтажа
Прокладка системы канализации выполняется после нанесения разметки на стену. Инструкция по монтажу:
- намечается направление магистрали;
- определяются точки врезки крепления хомутов (в местах установки фитингов), при этом соблюдается некоторый шаг;
- если необходимо дополнительно устанавливают кронштейны, с их помощью увеличивается расстояние между стеной и магистралью;
- после монтажа крепежных элементов производится фиксация трубопровода.
Зажимное устройство, которое удерживает участок стыка, может быть жестким и плавающим. При монтаже трубопровода подобные элементы следует чередовать. Такое правило относится и к случаям, когда производится установка под полом и потолком.
Жесткое и плавающее крепление
В обоих случаях может использоваться крепеж одного типа. Если необходимо произвести плавающую фиксацию, зажимные элементы не стягивают, ослабляют. В результате система крепления недостаточно жесткая, появляется возможность компенсировать линейное расширение труб при нагреве, т. к. остается зазор между поверхностью коммуникаций и хомутами. Такой способ подходит для помещений, которые отапливаются, если в них отмечаются перепады температур. С этой целью применяют пластиковые хомуты. Они отличаются эластичностью, сильнее подвержены деформациям.
Не всегда крепление должно быть плавающим, жесткая фиксация производится в случаях, когда комната не отапливается. Если коммуникации не подвергаются воздействию перепадов температур, можно также применять неподвижный метод стяжки магистрали. Для этого используются металлические хомуты.
