Лестницы из профильной трубы пользуются все большей популярностью, постепенно вытесняя аналогичные изделия из дерева и металла круглого сечения. Объясняется это доступностью материала, простотой его обработки, прочностью и долговечностью. Эргономика стальных звеньев позволяет вписать готовую конструкцию в любой интерьер. Рассмотрим варианты выбора, сборки и установки данных сооружений.
Разновидности лестниц из профильной трубы
Металлические лестницы из звеньев прямоугольного сечения имеют различную конфигурацию в зависимости от условий эксплуатации, планировки помещений и архитектуры зданий.
Выбор конструкции делается по таким критериям:
- требуемая пропускная способность;
- максимальная нагрузка;
- эстетическая составляющая;
- допустимый размер;
- соответствие интерьеру;
- собственные финансовые возможности.
Сделать практичное и красивое сооружение по силам любому мастеру, имеющему опыт обращения с бытовыми инструментами. Качественное выполнение задачи во многом зависит от правильности проектирования и составленных чертежей.
Маршевая
Маршевые конструкции представляют собой пролеты со ступеньками и перилами, соединенными на площадках. По устройству могут быть поворотными и прямыми. Такие лестницы из профтрубы используются для передвижения людей внутри и снаружи зданий, оборудования крутых склонов на местности.
В зависимости от высоты строения делается один маршевый пролет или несколько. Одинарная конструкция устанавливается при входе в дом, подвал, на чердак или внутри здания при большой площади комнат. Лестницы из нескольких маршей делаются для оборудования подъема между двумя близко расположенными стенами.
Количество ступеней на одном марше составляет 14-20 при крутизне 40-80 º.

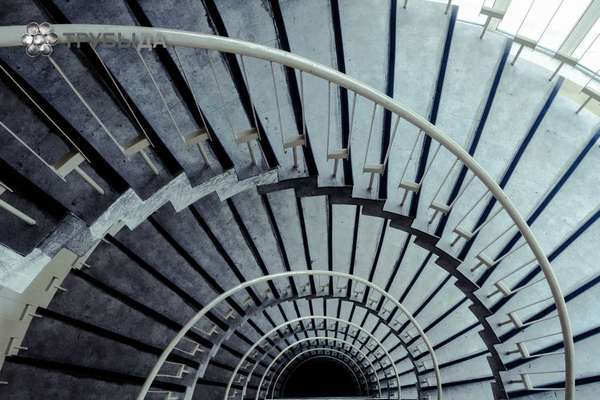

Винтовая
Винтовые сооружения выбираются с целью экономии места в строениях, не отличающихся большой площадью. Частью ее основы является центральная стойка, выходящая на второй этаж, где она жестко закрепляется на плите перекрытия. Изделие состоит из спиральной опорной трубы, изогнутого поручня, ступеней и перемычек.
Крепление деталей осуществляется к стойкам между плитами или к несущей стене. Правильно спроектированная спиральная конструкция отличается презентабельностью, прочностью и надежностью. Сооружение отлично вписывается в любой интерьер, занимая минимум полезной площади.
Стремянка
Самодельную стремянку изготавливают для постоянного или временного использования. Исходя из предназначения выбирается складная или монолитная конструкция. Цельная стремянка представляет соединенные перемычками марш и обратные опоры. После проведения строительства или ремонта изделие распиливается на звенья для повторного использования или сдачи на металлолом.
Складное устройство имеет подвижное соединение для приведения в рабочее и транспортное положение. Соединение может быть шарнирным, накидным, болтовым, цепным и тросовым. Ступени делают неподвижными или поворотными.
Расчетные работы
При проведении расчета винтовой лестницы следует учитывать, что металлическая конструкция имеет большой вес и оказывает сильное давление на фундамент. Чтобы предотвратить проседание и деформацию сооружения, его необходимо максимально облегчить. Так, для ступеней лучше использовать древесину, решетки сделать из пластика и только каркас для лестницы соорудить из железного профиля.
На чертеже указывается такая информация:
- тетива;
- размер ступеней;
- элементы фиксации;
- уклон;
- косоуры;
- перила;
- решетки;
- декоративные фрагменты.
На основе схем делаются расчеты строительных материалов и оборудования.
Сборка конструкций
При изготовлении лестницы из профильной трубы своими руками следует придерживаться ГОСТ 23120-2016.
В данном документе рекомендуется делать чертежи в масштабе 1:5 и соблюдать такие показатели:
- ширина пролета 80-100 см;
- высота ступеней 14-19 см;
- размер проступи 25-30 см;
- уклон 32-40 º.
При строительстве металлической конструкции соблюдается такая последовательность работ:
- Разметка.
- Распил звеньев на заготовки.
- Сборка каркаса.
- Прикрепление ступенек.
- Установка сооружения на место.
- Монтаж перил.
- Декорирование изделия.
Инструменты и материалы
Перечень необходимых материалов:
- профильные трубы;
- уголки;
- шурупы и болты;
- массивная доска;
- полимерные плиты;
- краска;
- наждачная бумага.
Потребуются такие инструменты:
- сварочный аппарат;
- болгарка;
- дрель;
- рулетка;
- транспортир;
- масляный уровень;
- угольник;
- маркер;
- молоток;
- малярная кисть.
В зависимости от конфигурации и дизайна сооружения список может быть расширен.
Сборка маршевой конструкции
Изготовление проводится в несколько этапов. Перед тем как сварить лестницу к опорным конструкциям присоединяют балки для крепления площадок. После этого осуществляется монтаж тетивы. Обе детали привариваются к закладным фундамента и балкам. Предварительно на них наносится разметка и закрепляются больцы. Заготовки для ступеней собираются заранее или устанавливаются на каркас по мере подъема мастера вверх.
Когда закончен монтаж ступеней, начинается установка решеток и перил. После окончания сварочных работ металл очищается от окалины и ржавчины, укладываются пластиковые и деревянные наполнители.
Изготовление винтовой лестницы
Лестница из профильной трубы своими руками изготавливается в следующей последовательности:
- Установка и укрепление центральной опоры.
- Изгибание боковой тетивы и присоединение ее к стойке.
- Приваривание к опоре ступеней.
- Монтаж решетки и перил.
Оставшиеся люфты устраняются с помощью уплотнительных колец. Если возникают трудности с изгибом целой секции, то ее можно разрезать на метровые отрезки, работать с которыми намного легче.
Финишная отделка
Декорирование тетивы, балок и площадок лучше осуществлять хромовой, коричневой или черной краской. Предварительно металл шлифуется и обрабатывается грунтовкой. Осуществляя монтаж перил, решетку можно сделать из крученого прута или изящно изогнутого профиля. Что касается ограждения, то его лучше отделать пластиком или массивом древесины. На углах можно установить декоративные колпаки.
