Как правильно паять пластиковые трубы

Водопроводные и канализационные трубы из полимерных материалов уверенными шагами вытесняют своих старших железных собратьев из квартир, коттеджей и общественных мест. Это объясняется их дешевизной, долговечностью, стойкостью к коррозии и простотой монтажа. Подробнее о том, как паять пластиковые трубы, в данной статье.

Разновидности труб, подлежащих сварке

Понятие «пластиковые трубы» включает в себя несколько видов сантехнических изделий из разных полимеров. Они различаются сферой применения (для водопровода или канализации), техническими характеристиками и способом монтажа.

Методом сварки монтируются следующие полимерные трубы:

1. Полипропиленовые (РР). Трубопровод из этого материала выдерживает высокие температуры и давление и отличается износостойкостью и долговечностью. Полипропилен применяется для монтажа контуров холодного и горячего водоснабжения, а также систем отопления, монтаж которых производится с использованием армированных полипропиленовых материалов.
2. Полиэтиленовые (РЕ). Обладая всеми преимуществами полипропилена, полиэтиленовая труба отличается более высокой гибкостью и пластичностью, поэтому в отличие от полипропиленовых изделий хранится и реализуется в рулонах. Единственный минус по сравнению с полипропиленом более низкая термоустойчивость, поэтому полиэтилен непригоден для использования в системах отопления и горячего водоснабжения.
3. Поливинилхлоридные (ПВХ). Ассортимент продукции из этого полимера обширен с большим диапазоном диаметра, жесткости и рабочего давления. Отличительная особенность поливинилхлорида высокие бактерицидные свойства.

Существуют виды пластиковых труб, сборка коммуникаций из которых не требует сварочных работ. К таким относятся:

• из сшитого полиэтилена;
• металлопластиковые трубы.

Трубопровод из этих материалов монтируется при помощи металлических соединительных элементов фитингов, что увеличивает стоимость монтажа.

Необходимое оборудование и инструменты

Сварка ПВХ, полипропиленового и полиэтиленового водопровода требует минимального количества инструмента и оборудования:

1. Аппарат для сварки электронагревательный прибор с комплектом парных насадок с тефлоновым покрытием стандартных диаметров. Насадки соответствуют внутренним и внешним диаметрам используемых труб. Если планируется однократное использование аппарата есть смысл не покупать его, а взять в краткосрочную аренду.
2. Ножницы-труборез для быстрого, точного и ровного отреза труб нужного размера. При отсутствии трубореза можно воспользоваться ножовкой по металлу, но в этом случае срез получится не таким аккуратным.
3. Рулетка, строительный уровень и маркер для измерения длины отрезков трубопровода и разметки при монтаже.
4. Ветошь, растворитель для обезжиривания свариваемых участков.

В случае врезки пластикового трубопровода в металлические коммуникации могут понадобиться пара газовых ключей (или гаечные нужного диаметра), лен сантехнический (или фум-лента), герметик для герметизации резьбовых соединений.

Если монтаж будет проводиться армированными трубами, будет необходим шабер приспособление для зачистки от фольги.

Для крепления трубопровода к стене потребуется перфоратор.

Подготовка к работе

Сварка ПВХ труб, как и других полимерных материалов, требует проведения подготовительных мероприятий.

До монтажа системы водопровода следует нарисовать схему будущих коммуникаций на бумаге, по возможности минимизировав количество ответвлений. Затем разметить прокладку трубопровода «на местности» на стенах или на полу, с отметкой соединительных элементов (тройников, уголков и муфт), вентилей, счетчиков, фильтров и всех точек потребления воды (смесители, унитаз, стиральная машина и т.д.).

После разметки системы водопровода необходимо посчитать метраж труб и количество фитингов. Следующий этап поход в магазин. Покупать материалы следует с запасом 10%. Вентили, фильтры, счетчики и переходные муфты с резьбовым соединением приобретаются в соответствии с нарисованной схемой.

Особенностью полимерных материалов является их линейное расширение при тепловом воздействии. Во избежание провисания и деформации коммуникаций на длинных участках (5 м и более) рекомендуется предусмотреть использование компенсаторов петлеобразных соединительных элементов, которые компенсируют физическое воздействие высоких температур на трубопровод.

Процесс пайки

Необходимые материалы закуплены, оборудование подготовлено самое время переходить к монтажу системы водоснабжения.

Разберемся подробнее, как правильно паять пластиковые трубы своими руками.

Технология сварки пластиковых труб крайне проста: нагрев соединяемых элементов до нужной температуры и стыковка их друг с другом, в результате чего получается высокопрочное однородное полимерное соединение.

Последовательность сварочных работ следующая:

1. Трубы нарезаются на отрезки нужных размеров согласно схеме монтажа.
2. При использовании армированных труб они в местах сварки очищаются от армирующей фольги.
3. На аппарате для сварки крепятся насадки, соответствующие диаметрам свариваемых деталей. Аппарат включается в электросеть. Сварка производится при температуре +260⁰С.
4. Маркером на соединяемых элементах отмечаются риски для обеспечения соосности деталей.

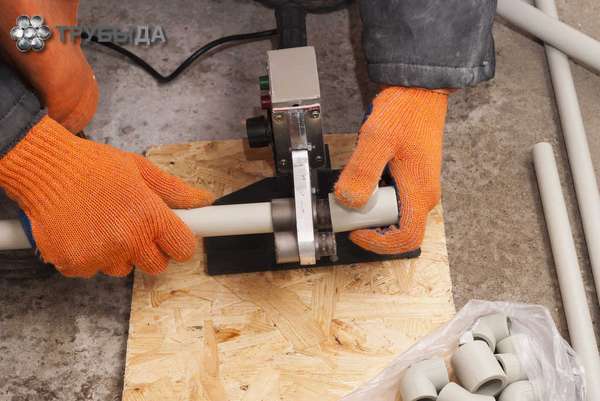

5. Вставляем соединяемые детали в насадки. Один из соединяемых элементов нагревается снаружи, другой изнутри. Время прогрева зависит от диаметра материала.
6. Нагретые элементы быстро соединяются друг с другом по ранее намеченным рискам. Соединение фиксируется, смещение недопустимо.
7. Дается время на остывание в течение 2-8 минут в зависимости от диаметра.

Таблица соответствия диаметра трубопровода и времени сварки

При соблюдении всех требований результатом сварки является монолитное соединение, гарантирующее герметичность и надежность трубопровода.
