Навес из профильной трубы представляет собой простую, но надежную конструкцию, которую легко сделать своими руками. Для этого понадобятся инструменты, которые есть практически у каждого хозяина, и навыки сварки металла. Однако даже при отсутствии таких навыков можно сделать болтовое соединение для небольших конструкций.
Особенности конструкции
Конструкция навеса из профильной трубы предназначена для защиты площадки от атмосферных осадков и солнечных лучей. Металлопрофиль отличается от других материалов высокой устойчивостью к различным воздействиям. Из квадратных труб можно сделать как небольшой козырек, так и просторную крышу.
Навес состоит из следующих элементов:
- фундамент;
- вертикальные стойки, которые являются несущими;
- горизонтальные перемычки для откосов, ферм и придания жесткости конструкции;
- стропильная система;
- кровля.
Фермы нужны в том случае, когда навес покрывает большую площадь. Если планируется закрыть крыльцо или детскую песочницу, можно обойтись только горизонтально уложенными трубами. Конструкция не имеет горизонтальных участков большой протяженности и способна выдержать снег или сильные порывы ветра.
Сфера применения
Поскольку металлический профиль обладает длительным сроком службы, прост в монтаже, надежный и обеспечивает качественную защиту, конструкции из таких труб получили широкое распространение. Чтобы защититься от дождя и снега, делают навесы для:
- укрытия автомобиля;
- летних кафе;
- спортплощадок;
- детских игровых площадок;
- крыльца;
- хранения корма для крупного и мелкого скота;
- хранения инвентаря на дачах;
- общественных мест (остановки и пр.)
Если правильно изготовить навес для автомобиля, он защитит машину от солнечных лучей и дождя летом, а зимой от снега.
Типы навесных строений
Навесные строения разделяют по типу опорных и стропильных систем. Опорные конструкции бывают следующих видов:
- консольные;
- пристроенные;
- стоящие отдельно.
Первый тип фиксируется на стене, поэтому у него отсутствуют стойки. Козырек устанавливают над входными дверями, окнами, балконами и пр. Пристроенные конструкции монтируют к одной или нескольким стенам. Помимо крепления к зданию навес имеет дополнительные стойки. Стоящие отдельно конструкции опираются на один и более столбов в зависимости от размеров. Они не контактируют со зданиями.
По типу кровли строения разделяют на такие:
- арочное;
- шатровое;
- двускатное;
- односкатный навес.
В односкатной конструкции одна сторона выше другой, что в свою очередь определяет наклон ската кровли. Если навес консольный или пристроенный, одна его сторона крепится к стене, а другая к стойкам. Данный тип строения отличается простотой монтажа. Если предстоит покрыть большую площадь, применяют фермы в виде прямоугольного треугольника.
Края двускатного навеса могут опираться друг на друга или специальное ребро (конек). Монтаж не слишком отличается от установки конструкции предыдущего типа. В навесе шатрового типа все кровельные перекладины соединяются в центре. Сложность заключается в монтаже большого количества скатов, герметизации стыков и места свода.

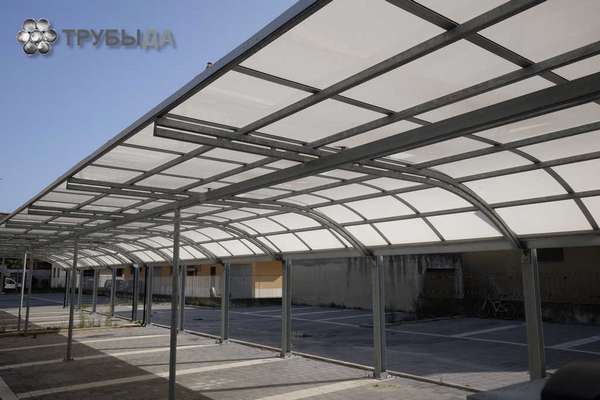

Арочная кровля самая распространенная. Она может иметь форму волны, полуарки или арки. Для этого устанавливают дугообразные фермы или кровельные поперечины. Это сложное для самостоятельного изготовления строение, для которого понадобится трубогиб и навыки работы с ним. Кровельный материал должен обладать достаточной пластичностью, чтобы принять необходимые формы без ущерба.
Подготовительные работы
Чтобы сделать навес из профтрубы, нужно создать чертеж. Желательно сделать его максимально подробным, отражающим все детали и нюансы. Сначала рассчитывается, под каким углом будет располагаться крыша, какой длины будут стропила. Угол должен быть небольшим, чтобы навес мог выдержать сильные порывы ветра и снегопад. Это влияет на тип стропильной системы и размеры элементов.
Расчеты размеров и чертеж
Все размеры для чертежа навеса из профильной трубы высчитываются по формуле: L=b/cosA, если планируется установка односкатной крыши. Для двускатной расчеты производятся по следующей формуле: L=b/2cosA, где L длина стропильных ног, b ширина крыши, A угол наклона кровли.
Существуют стандарты расчета навеса из профильной. Угол для односкатной крыши составляет 6-15°. Для двускатной и шатровой в регионах, где выпадает большое количество снега, 22-30°. Когда в регионах постоянный сильный ветер, угол наклона составляет 15-22°.
В зависимости от размера навеса выбирают то или иное сечение профильных труб. Если ширина конструкции до 450 см, используют трубы сечением 40х20 мм для кровельных поперечин и 40х40 мм для несущих столбов.
Когда ширина навеса 450-550 см, сечение труб должно быть соответственно 40х40 и 50х50 мм. Для больших конструкций с шириной более 550 см выбирают трубы сечением 40х40 или 60х30 мм для стропильной системы и 80х80 или 120х120 мм для несущих стоек.
Также следует уделить особое внимание площадке и установке стоек навеса. Необходимо определить высоту залегания грунтовых вод. В зависимости от этого выбирается та или иная глубина для фиксации несущих столбов.
Список инструментов
Для изготовления постройки понадобятся такие инструменты и материалы:
- строительный уровень;
- лопата или бур;
- сварочный аппарат;
- рулетка;
- болгарка;
- дрель;
- перфоратор, если планируется консольный или пристроенный навес;
- болты, шайбы и гайки;
- специальные саморезы для фиксации кровельного материала;
- строительный уголок;
- профильные трубы;
- кровельный материал;
- цемент;
- песок;
- щебень;
- фланец.
Как соорудить навес своими руками?
Чтобы сделать навес из профтрубы своими руками, первым делом подготавливают участок. Его следует очистить от мусора и крупных камней. Затем выполняют разметку территории согласно чертежу. Ямы для стоек бурят или выкапывают. Диаметр зависит от размеров конструкции, а глубина составляет до 1 м. Чем выше грунтовые воды, тем глубже должны быть закопаны столбы. Каждую стойку заливают бетоном. Установке опор предшествуют работы по фиксации каждой из них согласно уровню строго вертикально.
Для монтажа кровельных элементов на столбах размечают положение всех перекладин и пр. После этого переходят к изготовлению ферм и горизонтальных перемычек. Сначала нарезают все элементы, а затем сваривают между собой в нужной последовательности. Собирают все в соответствии с чертежом.
Когда вся конструкция собрана, переходят к отделочным работам. Выполняют зачистку стыков, все строение покрывают грунтовкой для защиты от коррозии, в последнюю очередь красят. После монтажа каркаса переходят к настилу кровельного материала. Следует учитывать, чтобы с каждой стороны он выступал не менее чем на 20 см. При необходимости места стыков обрабатывают герметиком.
Монтаж двускатной и шатровой крыши отличается только установкой конька. Для изготовления арочного навеса необходим трубогиб, а также умение сделать одинаково изогнутые элементы. В противном случае конструкция получится несимметричной.
