Особенности монтажа шарового трехходового крана

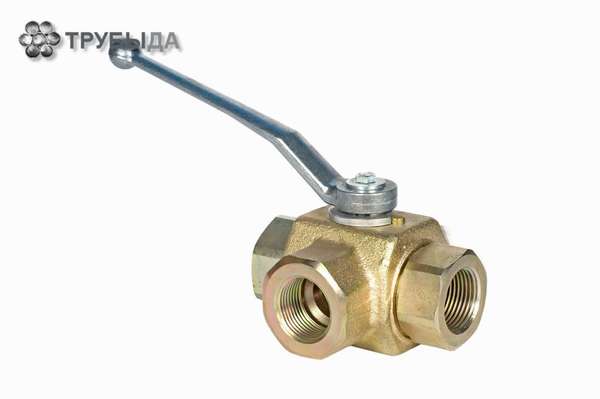

В конструкции крана шарового трехходового предусмотрено 3 выхода для подсоединения труб. Компактное устройство используется в различных системах, отвечает большинству технических требований. Служит надежно, не требует систематических ремонтов. Изделие выпускаются разной конструкции, краны устанавливают в бытовых трубопроводах или используют в масштабных промышленных магистралях.

Устройство и особенности функционирования

По виду изделие похоже на латунный, чугунный или бронзовый тройник, в верней части которого предусмотрена шайба для регулировки. Термочувствительная деталь, расположенная под ней, давит на шток, возвышающийся над корпусом. На шток посажен конус, туго входящий в седло. Основным элементом является шар, обеспечивающий проведение энергоносителя по трубам.

Подвижный шарообразный затвор имеет каналы прохода разной формы для перемещения воды, газа, воздуха. Конструкции предусмотрено 3 патрубка для выхода жидкости, подвода горячего трубопровода и подсоединения холодного контура. Устройства называют полнопроходными, различают также стандартнопроходные и редуцированные типы.

Принцип работы

Чтобы изделие работало, к нему одновременно подключают горячий и холодный потоки жидкости. Для удобства подсоединения на корпусе обозначены стрелки, показывающие направление движения. В качестве теплоносителя используется горячая жидкость, а холодная идет по обратному контуру. Рычаг между входами крана контролирует, чтобы вода поступала в два патрубка их трех имеющихся. Кран в зависимости от установки ручки в одно из положений выполняет следующие виды работы:

  • смешивание между собой холодную и горячую струю;
  • разделяет потоки между линиями выхода;
  • меняет направление передвижения теплоносителя;
  • останавливает рабочий поток.

В зависимости от установки рычага рассматривают следующие режимы работы:

  • наполовину открытая ручка регулирует температуру воды на выходе до получения средних показателей;
  • полностью открытый сапун проводит поток напрямую от котла, и жидкость имеет максимальные температурные значения;
  • при закрытом вентиле через устройство протекает холодная вода.

Принцип работы трехходового крана заключается в том, что вода подается через правый и фронтальный входы до того времени, пока не нагреется или охладится до заданных параметров. Это происходит в результате подмешивания разных по температуре потоков, включая левый вход. При отличии показателей от требуемого диапазона внешний привод давит на шток, который вытесняется из седла и освобождает течение жидкости между тремя патрубками. Если температура воды не меняется, то процесс протекает до того как полностью не перекроется фронтальный вход.

Читайте также:  Что нужно учитывать при выборе латунных фитингов для ПНД труб

Тройник не блокирует полностью подводящие потоки, но перенаправляет жидкость. Перекрывается только один из потоков или 2 одновременно. Шарик внутри запорной арматуры выполняется из металла или резины, его положение контролируется рычагом или специальным приспособлением. Для этого применяется пневматический электрический привод или редуктор. Отверстие в шарике по диаметру совпадает с соответствующим параметром трубы.

Изменение положения шарика ведет к совпадению его отверстия и прохода трубы, начинает двигаться поток энергоносителя. Поворот ручки в другое положение останавливает это направление и дает путь другой струе. В домашних системах используется конструкция с ручным рычагом, но большие мощности требуют установки приводов.

Виды

Бывают краны трехходовые шаровые для регулировки и запора воды. Регулировочный вариант оборудован электрическим или механическим приспособлением для открывания требуемых направлений подачи и разбора жидкости или газа. В его комплектации предусмотрен регулировочный шток. Он располагается внутри устройства и не выпадает при сильном водяном потоке. Запорное устройство является шаровой конструкцией для магистралей с низким водяным давлением. Простой прибор работает надежно, но быстро ломается.

Для изготовления трехходовых устройств используют материалы:

  • углеродистые стали распространены в качестве сырья, являются альтернативным вариантом применения дорогостоящей латуни;
  • латунь относится к востребованным видам сырья, т. к. отличается малым весом и длительностью эксплуатации;
  • чугун применяют для изделий большого диаметра, которые устанавливают на магистралях с высоким уровнем давления;
  • бронза, как и латунь, относится к наиболее подходящему варианту, эксплуатируется долго из-за сопротивления коррозии.

Устройства подразделяются по способу установки в систему. Выпускают разновидности:

  • Кран трехходовой фланцевый устанавливается на трубопроводы с большим диаметром. Шарик входит в конструкцию изделия с дополнительной гидроизоляционной прокладкой, что обеспечивает наибольшую эффективность работы. Используется в магистралях по перекачке нефти, газа.
  • Штуцерные изделия широко распространены среди потребителей. Внутренний механизм запора выполняется в плавном или статическом варианте. Положительным является тот факт, что такие фитинги демонтируются и переустанавливаются много раз без потери эксплуатационных качеств.
  • Сварные варианты изделий ставят один раз, используются в трубопроводах разного назначения, хорошо выдерживают напор, монтируются без колодца.
Читайте также:  Функции и установка балансировочного клапана

Краны с режимом постоянной гидравлики устанавливают в системы небольшого объема с качественными показателями энергоносителя. Изделия с переменным режимом ставят на промышленные и протяженные магистрали, где на первое место выходит количество теплоносителя, а не его качество.

Область применения

Шаровые типы кранов пользуются спросом, что определяет широту их применения. Различные хозяйственные отрасли, где используются трехходовые краны:

  • технологические магистрали снабжения аграрного сектора экономики;
  • фармацевтическая промышленная сфера;
  • пищевые предприятия;
  • сфера транспортировки и добычи нефти и газа;
  • химические предприятия;
  • кораблестроение, строительство.

В системах радиаторного отопления устройство регулирует температуру подаваемой воды и перераспределяет горячие потоки по отдельным контурам труб. Кран в системе регулирует нагревание каждого радиатора.

Изделия устанавливают в систему перед манометром. Рычаг регулирует работу измерительного прибора в разных режимах при перемене положения. Поток перенаправляется, включая режим измерения давления, отключая манометр, обнуляя показания давления, что предохраняет стрелку от западания.

В системе теплого пола кран при монтаже на трубопровод смешивает горячую и холодную воду до требуемой температуры, т. к. подогрев пола является низкотемпературным и длительно работает при нагревании не выше +34+ 56°С.

Преимущества

Устройства пользуются популярностью, т. к. имеют положительные качества, ненамного отличаются особенностями эксплуатации в системах. На эффективность использования влияют такие технические характеристики:

  • компактность сборки при высоком уровне работы;
  • простота соединения уменьшает количество технических проверок и обслуживания;
  • высокая герметичность повышает точность распределения потоков;
  • в устройстве отсутствуют области застоя;
  • поддерживается высокое и низкое рабочее давление;
  • легко устанавливаются в рабочее положение;
  • экономят топливо снижают при необходимости температуру нагрева в системе.

За время работы на разных трубопроводах в устройствах найдены некоторые недочеты:

  • при некорректной установке и эксплуатации иногда заклинивает рычаг;
  • дешевые изделия быстро ломаются;
  • ходовые типы применяются в трубах с маленьким диаметром.

Монтаж

Чтобы правильно ориентировать кран при установке смотрят на стрелки (изображенные на корпусе), указывающие направление воды. При монтаже учитывают, что температура нагрева сварочных стыков не должна превышать +100°С, следят за тем, чтобы внутрь конструкции крана не проникала окалина и грязь.

Читайте также:  Обзор медных труб для отопления и водопровода

Кран устанавливают в таком месте трубопровода, чтобы к нему был доступ. Для работы в системе с холодной водой перед краном ставят очистительные фильтры. Горизонтальный или вертикальный способ монтажа крана не влияет на качество его работы. При установке в системе отопления шаровой кран располагают перед циркуляционной помпой.

Детали крана периодически осматривают и чистят, иногда для этого требуется демонтаж устройства. В начале запуска контура отопления проверяют исправность крана и всей системы. Не рекомендуется ставить самостоятельно кран на трубы, у которых диаметр превышает 40 мм.



В горячей системе аккуратно поворачивают рычаг, чтобы не спровоцировать отказ клапана гидравлики. При монтаже кран поворачивают к пользователю так, чтобы поворотная ручка находилась в доступности протянутой руки. На резьбе крана ставят уплотнение из специальной ленты или сантехнической пасты.
