Современный частный дом обычно строят с мансардой или вторым этажом. Строительство такого дома стоит намного меньше одноэтажного дома той же площади. На второй этаж, подвал или чердак поднимаются и спускаются по лестнице, которая одновременно выполняет и декоративные и практические функции.

Мы приветствуем нашего постоянного читателя и предлагаем ему статью о том, что такое лестница из профильной трубы и как ее установить своими руками.

Преимущества и недостатки такой лестницы

Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.

Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:

  • Каркас из стальной профтрубы имеет очень высокую прочность и не теряет ее со временем.
  • Труба – относительно легкий материал (если сравнивать с металлопрокатом сплошного сечения), и конструкция лестницы будет намного легче железобетонной и не намного тяжелее деревянной.
  • Очень длительный срок эксплуатации – в условиях сухого жилого помещения срок службы стальных конструкций может достигнуть и превысить 100 лет.
  • Стальная труба – очень технологичный материал, и можно реализовать конструкции любой сложности.
  • Лестницу из профтрубы можно очень быстро изготовить и смонтировать.
  • Стальные профилированные трубы – доступный по цене материал.
  • Сталь не гниет, не повреждается жучками, не усыхает и не растрескивается.
  • Лестницы из металлоконструкций можно смонтировать в уже построенном доме, из можно модернизировать в любой момент.
  • Стальная конструкция более компактна и универсальна, чем железобетонная и деревянная.

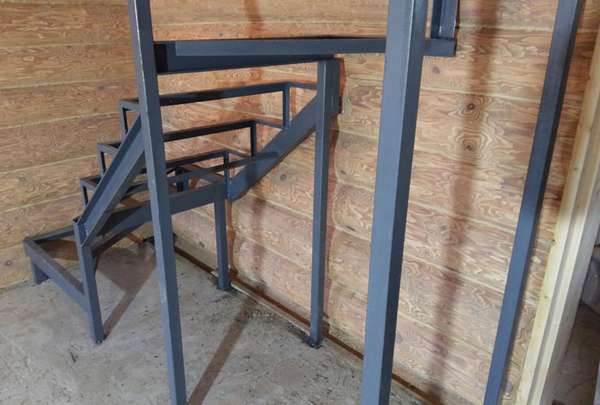

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Недостатки таких лестниц:

  • Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
  • Легкие конструкции при спуске-подъеме немного пружинят.
  • Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
  • Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.

Виды лестниц из профтрубы

Основные виды лестниц из профтрубы: маршевые, винтовые, стремянки и приставные. Приставные – это просто и проще купить готовую, а про остальные виды мы расскажем подробнее.

Маршевая

Маршевая лестница состоит из одного или нескольких пролетов, соединяющих межэтажные маршевые площадки и этажи. Ступени в пролетах опираются на один или несколько косоуров, пролеты имеют прямоугольную форму, ступени также представляют собой прямоугольники. Косоуры бывают прямыми и ломаными.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Одномаршевые лестницы устанавливаются в просторных холлах или длинных широких коридорах, чаще используют привычную двухмаршевую конструкцию – ее можно установить в лестничную клетку. Маршей может быть и больше. Одномаршевая лестница удобна тем, что в пространстве под лестницей можно оборудовать кладовую, гардеробную или небольшой санузел.

Удобство одномаршевой лестницы зависит от угла наклона. Крутой угол наклона косоуров делают обычно у маршей, ведущих на чердак или в подвал – редко посещаемые помещения.

Винтовая

Винтовые лестницы часто устанавливают в жилых помещениях – например, гостиных. Они очень оригинальны и декоративны, компактны, но не очень удобны в использовании. Достоинством маленькой лесенки является компактность ее можно разместить в круге диаметром 1600 мм. Винтообразные конструкции устанавливаются обычно в маленьких домах в целях экономии места (в больших домах может быть установлена винтовая лестница для красоты и маршевая для прочих целей).

Консоли для ступеней крепятся к центральной опоре по винтовой линии, по наружному периметру на консоли устанавливаются опоры для перил – снаружи лестница закрывается решеткой, добавляющей жесткости конструкции.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Ступени имеют треугольную форму, при спуске и подъеме желательно держаться руками за перила для безопасности, подниматься с предметами в руках очень неудобно. Самый существенный недостаток – невозможность поднять на второй этаж сколько-нибудь крупные предметы меблировки.

Второй существенный недостаток такой – сложность проектирования и особенно изготовления.

В больших домах можно установить поворотную лестницу с большим углом поворота и прямоугольными ступенями – она очень эффектно смотрится, по ней удобно ходить и носить вещи, но она занимает много места. Обычно такие сооружения имеют роскошную отделку в старинном стиле и служат украшением больших особняков.

Стремянка

Это самый простой вид лестницы – две соединенных между собой прямоугольный конструкции из труб, ступеньки-перекладины могут быть с одной стороны или с обеих. Рамы соединяются между собой с помощью специального шарнира. На нижней стороне стоек закрепляют треугольные заостренные наконечники.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Советы по выбору профиля

Оптимальный вариант профиля для одного косоура – труба 100100 или 8080 мм с толщиной стенки не менее 4 мм. Для двух косоуров – труба с размерами не менее 8080 мм с толщиной стенки не менее 3,5 мм. Для боковых опор ступеней и перемычек между косоурами – не менее 5050 мм или 6040 мм с толщиной стенки не меньше 3 мм.

Примерная цена

Профили 100100 мм, 8080 мм, 5050 мм, 6040 мм в розницу стоят от 50 рублей за килограмм – очень доступная цена.

Расчеты основных параметров лестницы

Нормативные параметры лестницы: ширина ступени 30 см, высота 15 см. Лестницы именно с такими параметрами устанавливают в многоэтажках. Но для дома такая лестница будет слишком громоздка. Чтобы сделать лестницу более компактной, увеличивают угол ее крутизны. Нежелательно увеличивать угол крутизны более 45°.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны

Длина горизонтальной проекции зависит от высоты этажа следующим образом:

Длина проекции = ctg α х высоту пролета, где α – угол крутизны.

Высота этажа обязательно включает в себя толщину перекрытия с толщиной покрытия пола.

Калькулятор расчета длины лестничного марша

Длина лестничного марша рассчитывается двумя способами:

  • Если есть угол крутизны, то длина равна высоте этажа, деленной на sin α, или длине проекции на горизонталь, деленной на cos α.
  • По теореме Пифагора: корень квадратный из суммы квадратов длины проекции и высоты этажа.

Калькулятор расчета размера ступеней маршевой лестницы

Оптимальная высота ступеней 15 см, допускаются от 12 до 20 см. Высоту этажа делят на 0,15 м, получают дробное число, выбирают ближайшее целое число (большее или меньшее) – это и есть число ступеней. Высоту этажа делят на точное число ступеней и получают точную высоту ступеньки (с точностью до мм).

Глубина проступи должна составлять не менее 30 см. Эта величина позволяет удобно пользоваться ступеньками даже мужчинам с большим размером ноги. При необходимости можно уменьшить глубину проступи на 3 см, но не больше. Если горизонтальная проекция марша слишком мала для размещения нужного количества ступеней, то ступени делают забежными – верхняя ступенька нависает над нижней. Пользоваться такой лестницей следует с осторожностью при спуске.

Ширина проступи обычно находится в диапазоне от 80 до 120 см, в самом крайнем случае ее можно уменьшить до 70 см.

Изготовление лестницы из профтрубы своими руками

Металлическая конструкция, по которой несколько раз в день будут проходить все члены семьи, будет надежной только в том случае, если собирается с помощью сварки. Если у Вас имеются небольшие навыки сварщика, то вполне возможно сварить и установить лестничные марши в частном доме своими руками. Самодельные конструкции смотрятся ничуть не хуже покупных. Ниже мы рассмотрим монтаж одномаршевой конструкции с прямыми ступенями и прямыми косоурами – она самая простая конструктивно.

Необходимые инструменты и материалы

Для сварки металлических конструкций понадобятся:

  • Cварочный аппарат. Для домашнего мастера достаточно иметь инверторный сварочный аппарат со сварочным током 160-200 А.
  • Электроды.
  • Дрель, шуруповерт.
  • Электролобзик или болгарка, отрезные круги для резки металла, шлифовальные круги.
  • Ручной фрезер – для сошлифовывания сварных швов.
  • Рулетка, металлический складной метр, угольник, транспортир, отвес, строительный уровень.
  • Рубанок.
  • Молоток.
  • Струбцины.
  • Наждачная бумага, кисти.
  • Антикоррозионная грунтовка.
  • Краска.
  • Сушеные доски толщиной 40 мм для ступеней.
  • Лак для древесины.

Чертежи и схемы

Устройство лестницы требует очень точной порезки заготовок и их сварки, установки готовых конструкций. Поэтому до начала работ необходимо вычертить точный чертеж или подробную схему, точно указать все углы и размеры.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Порядок выполнения работ

Перед выполнением работ тщательно размечают профиль и нарезают заготовки каркаса. Затем устанавливают косоуры, приваривают боковые опоры для ступенек («зигзаг»), поперечные перемычки-опоры. Сошлифовывают или фрезеруют сварные швы, зачищают весь каркас наждачной бумагой, красят. Затем монтируют ступени и ограждение.

Видео по изготовлению

Особенности сборки конструкций при помощи сварки показаны на видео:

Сборка и монтаж конструкции

Ниже пошагово расписана технология сварки и отделки каркаса.

Подготовка каркаса

Перед тем, как сварить заготовки, необходимо сошлифовать или сфрезеровать заусенцы на местах отреза заготовок. К нижнему концу косоуров приваривают опорные пластины. Заготовки для косоуров устанавливают на свое место и приваривают к закладным или анкерам, заранее заложенным в стену. Эту работу нельзя выполнить самостоятельно – потребуется помощник. Тщательно вымеряют углы наклона до и после установки. Затем тщательно размечают место установки нижней ступени, приваривают две заготовки – получается боковая опора для ступеньки. Затем повторяют с другой стороны, приваривают поперечину – и так до верха лестницы.

После проварки каждого шва необходимо дать металлу остыть, иначе конструкцию «поведет». Металл при сварке сильно нагревается и может деформироваться, поэтому после каждого этапа сварки необходимо проверять размеры и правильность углов и горизонтальность-вертикальность каждой детали.

Делая сварку, необходимо делать перерывы, чтобы металл успел остыть и его не «повело». Швы сошлифовывают или сфрезеровывают – выступающие валики очень портят общее впечатление от конструкции.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Установка ступеней

Отпиливают в размер доску, ошкуривают, покрывают при необходимости водорастворимой краской для придания нужного тона, высушивают, покрывают 2-3 раза лаком. Просверливают отверстия и прикручивают доски к боковым и поперечным опорам саморезами.

Монтирование ограждения

Современное ограждение монтируется обычно при помощи болтов с гайками или саморезов. С нижней стороны столбиков ограждения делают фланец с отверстиями и прикручивают к боковым зигзагообразным опорам. Приварить ограждение при наличии деревянных проступей невозможно. Правда, можно приварить стойки к конструкциям сбоку, но такое размещение ограждения не очень эстетично.

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Покраска и отделочные работы

До установки деревянных ступеней металлический каркас необходимо ошкурить, обработать антикоррозионной грунтовкой, покрасить два раза краской.

Фото – варианты готовых конструкций

Вариантов конструкций лестниц множество, на наших фото представлены самые декоративные из них:

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Как сварить лестницу из профильной трубы своими руками: пошаговая инструкция и фото готовых изделий

Заключение

Устройство лестницы – достаточно сложная задача для домашнего мастера, для ее выполнения необходимы минимальные навыки сварщика. Но тем не менее несложную конструкцию можно сварить и установить собственноручно.

Мы прощаемся с нашим постоянным читателем и желаем ему построить дом, установить лестницу в доме, создать уютную и теплую атмосферу. Подписывайтесь на нашу рассылку – и Вы всегда будете иметь актуальную интересную информацию по ремонту своего дома. Делитесь нашей информацией в соцсетях и приглашайте друзей читать статьи на нашем сайте.
