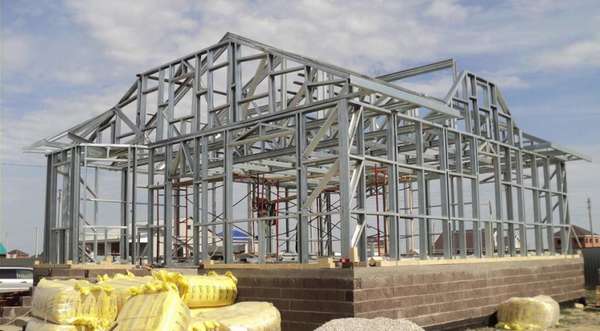

Здравствуйте, уважаемый читатель! Технология металлокаркасного строительства постепенно охватывает новые направления на российском рынке. Если ранее она применялась при возведении промышленных объектов, то сейчас её используют при сооружении жилых домов, коммерческой недвижимости, малых архитектурных форм. Рассмотрим, что представляет собой каркас из профильной трубы и как на его основе можно построить частный дом.
Преимущества и недостатки домов с металлическим каркасом
Каркасный дом имеет множество плюсов:
- Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
- Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
- Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
- Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
- По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
- Металлический каркас в сравнении с деревянным прочнее и долговечнее.
К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:
- Каркас из профтрубы должен быть профессионально и грамотно просчитан. Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
- Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций. Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.
Как рассчитать необходимое количество материалов
Поэтому начнем с рассмотрения алгоритма расчетов материала.
Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.
Сюда входит вес:
- Самого каркаса.
- Перекрытий.
- Обшивочного материала.
- Мебели и оборудования, находящихся в доме.
Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.
Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.
Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.
Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.
Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.
На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.
В итоге получают комплект готовых рабочих чертежей.
В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.
Изготовление и возведение каркаса своими руками
Самостоятельное сооружение каркаса из профиля возможно при наличии помощников, навыков сварочных работ и финансовых средств. С основными работами можно управиться за время месячного отпуска.
Весь процесс разбивается на следующие этапы.
- Определение концепции будущего дома, расчет необходимого количества материалов.
- Разработка проекта.
- Приобретение материала, инструментов.
- Создание фундамента.
- Установка каркаса.
- Монтаж перекрытий и крыши.
- Отделочные и утеплительные работы.
Необходимые инструменты и материалы
Профильные трубы, как основной строительный материал, можно приобрести в торговых организациях, заказать на заводе. Количество определяют при расчете с 10% запасом. Для возведения несущих частей конструкции покупают квадратный профиль с сечением 100100 мм или 6060 мм.
В набор инструментов входят:
- Электросварочный аппарат.
- Шуруповерт.
- УШМ-болгарка.
- Лестница.
- Лопата и емкость для наведения раствора.
- Рулетка, угольник, метчик и прочие принадлежности для измерительных действий.
- Расходные материалы: болты, гайки, саморезы и т. п.
Чертежи и схемы
Схемы дома на металлическом каркасе из профиля
Схемы каркаса гаража
Чертеж навеса для машины
Виды ферм крыши
Схемы каркасных теплиц из алюминиевого и оцинкованного профиля
Создание конструкции постройки
Пошаговая инструкция
Металлокаркас возводят на столбчатом или мелкозаглубленном ленточном основании. Если грунт неустойчивый, прибегают к возведению плитного фундамента.
Сборку каркаса легче и удобнее производить из элементов готового каркаса заводского производства. Она осуществляется на винтовых соединениях, без использования сварки. Сварка потребует постоянного контроля не только расположения элементов конструкции, но и сварных соединений.
Начинают сборку снизу, устанавливая несущие детали нижней обвязки – стойки и колонны.
Первыми монтируют угловые колонны, затем промежуточные на расстоянии друг от друга чуть меньше материала обшивки. Обвязку внизу производят профилем большего сечения, который проходит по периметру фундамента. Как правило, используют профильные трубы квадратного сечения размером 100100 или 6060 мм.
Если применяется сварка, то стойки привариваются к специальным штырям, вмонтированным в фундамент. Все дальнейшие соединения также осуществляются сваркой.
Вертикальные элементы соединяют горизонтальными перемычками из труб меньшего сечения, укрепляют раскосами.
На уровне перекрытий монтируется верхняя обвязка. Лаги для пола также укладывают из профильной трубы, сверху настилают черновой пол, а затем напольное чистовое покрытие.
Подобный алгоритм сборки самый простой и удобный.
Видео демонстрирует процесс постройки дома на металлокаркасе:
Сборка элементов кровли
Стропильную систему устанавливают на завершающем этапе сооружения каркаса из профилированных труб.
Сами стропила должны опираться на мауэрлат. В данном случае он представляет собой усиленный швеллер, закрепленный по всему периметру верхней обвязки. На него опираются стропильные фермы и другие элементы крыши.
Если для кровли выбран легкий материал (ондулин, поликарбонат), то сборку фермы для удобства производят на земле. Собранную из труб малого сечения, её поднимают наверх и крепят сваркой или болтами к обвязке.
Для крыши из тяжелых материалов применяют более прочные трубы. Такую конструкцию собирают и крепят непосредственно на крыше.
Проведение электропроводки
В домах из металлокаркаса электропроводка ставится как открытого, так и закрытого типа.
Открытая проводка укладывается обычным способом, с использованием специальных каналов.
Установка скрытой проводки имеет в каркасном доме свои особенности.
Для её монтажа применяют стальные короба, со степенью защиты не ниже IP4X и толщиной стенок не менее 2,5 мм. Их сечение должно быть вдвое больше диаметра прокладываемых кабелей. При этом внутреннюю поверхность таких каналов покрывают антикоррозийной защитой – цинком или краской.
Изгибы и повороты рукавов делают с помощью сварки или резьбовых соединений, соблюдая некоторый уклон во избежание образования внутри труб скопления конденсата.
Обязательно производится заземление. Чтобы провода не повреждались острыми торцами, на концы труб надевают пластиковые втулки.
Фото готового результата
Заключение
Каркасы из профилированных труб становятся все более популярными в сфере строительства. Надеемся, что опубликованный материал оказался для вас интересным. Желаем удачи в строительных делах, подписывайтесь на наши статьи, делитесь полученными знаниями в соцсетях.
