Заземление 220В в частном доме своими руками

Довольно часто владельцы частных домов говорят, что при наличии «хорошего» нуля заземлениени к чему. Но это довольно опасное заблуждение – ведь «земля» дает дополнительную защиту не только для бытовых приборов, но и от поражения человека электрическим током. Сегодня рассмотрим возможность сделать заземление 220 В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В, а также разберемся, насколько сложна эта работа. Но главный вопрос, который предстоит решить – это действительно ли заземление настолько важно и необходимо.

Содержание

Для чего нужно заземление и насколько необходим его монтаж в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовых приборов – незначительный, но чувствительный удар током от корпуса какого-нибудь устройства в доме. А происходит это от нарушения изоляции и прикосновения токоведущих частей с корпусом прибора.

Рассмотрим другой вариант. Иногда случается, что, открыв водопроводный кран, человек чувствует пощипывание электрического тока от воды. В этом уже виноваты соседи, которые пытаются воровать электричество. Конечно, с более новыми приборами учета такой номер не пройдет, но со старыми вполне получалось. Происходит так по причине того, что недобросовестный потребитель, взяв фазу для прибора от розетки, ноль подключает к водопроводной трубе. В этом случае расход падает в 2 раза.

Важная информация! Если потребитель будет уличен в подобном воровстве, то его обязательно ждет административное наказание.

Так вот, возвращаясь к нашей теме – зачем нужно заземление. Именно оно спасет от подобных неприятных ощущений, а порой и от более серьезных поражений электрическим током. Не будем рассматривать его устройство в многоквартирных домах – ведь там смонтирован общий контур. Именно к нему и подключены все жилые помещения. Намного интереснее будет разобраться с заземлением для частного дома, которое можно смонтировать своими руками.

Основная задача понять, как выполнить подобную работу. Тем более, что обычно на дачу увозят старые бытовые приборы, которые и требуют к себе особого внимания. Именно вариант монтажа на подобных участках и будет для нас приоритетным. Но для начала разберем общие понятия и нюансы, которые имеет заземление на даче.

Понятия «заземление» и «зануление»: в чем разница между ними

Принципиальное отличие этих понятий таково. Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Зануление же, при помощи автоматики, отключает питание сети при коротком замыкании. Опасность второго в том, что автоматика может не успеть сработать, и человек получит разряд электрического тока, опасный для здоровья или даже жизни.

В домах, где невозможен монтаж заземляющего контура, иногда используется в этом качестве нулевой провод, но в таком случае необходима установка устройств защитного отключения и автоматов совместно, либо монтаж дифавтоматов. Но чаще всего возможность устройства в частном доме заземления и молниезащиты есть, а значит нужно понять технологию монтажа и функционирования.

Ведь как работает заземление? Это можно объяснить на примере общеизвестной фразы «где слабее, там и рвется». Говоря иными словами, а именно обращаясь к языку физики, напряжение всегда идет по пути наименьшего сопротивления. Это значит, что разряд электрического тока пойдет по проводнику, уходя в землю, т.к. сопротивление человеческого тела намного выше. При этом, если установлено УЗО, напряжение будет отключено сразу после включения бытового прибора, в то время как без заземления устройство защиты сработает только после прикосновения к нему проводника (человеческого тела).

Нормы ПУЭ или как правильно сделать заземление в частном доме

Правила устройства электроустановок четко регламентируют устройство заземления в частных домах, однако, в некоторых случаях разрешается использовать вместо контура обычные трубы, проходящие под землей или вкопанные в нее на глубину от 1.5 м. При этом потребляемая мощность электроприбора не должна превышать 1 кВт.

Важно! Запрещается использование в качестве заземления газопровода, канализации, отопления и труб, проводящих горючие вещества.

Однако, лучше не рисковать, используя естественные заземлители и устроить все как положено. Требования к контуру заземления в частном доме не слишком большие. Основная задача – это правильное расположение штырей-электродов и качественное соединение между ними. Именно поэтому при выполнении подобной работы пригодятся навыки сварщика. А как правильно сделать заземление мы сейчас разберем поэтапно.

Есть ли разница между схемами заземления частного дома своими руками для сетей 220 и 380 вольт

Здесь создается интересная ситуация. По сути, для сетей с напряжением 220 В заземления не требуется, достаточно простого зануления, но при этом лишним такой контур не будет. Дело в том, что согласно схеме, заземление на даче своими руками служит не только для защиты оборудования, но также используется и в качестве громоотвода. К тому же особых затрат это не потребует, а на саму работу (при правильном планировании) времени много не потребуется.

Ну а если на даче или в частном доме используется трехфазное напряжение, то без правильно выполненного контура не обойтись. Ведь большинство приборов, работающих с таким напряжением вообще не требуют зануления. А значит имеет смысл понять схему заземления частного дома при 3-х фазной 380-вольтовой сети. Но для начала стоит понять, как рассчитать необходимый контур и каким он может быть по форме. Так же нужно понять суть схемы заземления частного дома. Контур заземления, вернее его форма и удаленность от строений, имеет очень важную роль. Именно по этой причине стоит остановиться подробнее на этом моменте.

Какой формы может быть контур заземления частного дома

Само по себе заземление может быть выполнено как в виде треугольника, так и в виде прямой линии. Принципиальной разницы между этими формами нет, а по тому каждый делает так, как это удобно. Но остается вопрос – что является заземляющим контуром? Ответ прост – любые проводники, погруженные в землю на глубину от 1.5 до 3 метров и соединенные между собой стальной или медной шиной.

Важная информация! Не следует использовать в качестве электродов пруты арматуры.

Для этого есть определенные причины:

Арматура имеет неравномерную поверхность, что подразумевает неравномерный контакт с землей,
Ее стенки быстро окисляются за счет структуры, что приводит опять же к плохому контакту, а значит и проводимости электрического тока.

Можно изготовить электроды из стального уголка, но лучше, конечно, если это будет медный прут. К тому же подобные изделия всегда можно найти на прилавках российских магазинов.

Какое сопротивление должен иметь контур заземления

Часто первый вопрос, который возникает у домашнего мастера перед выполнением такой работы – скольким Омам должно быть заземление равно? Если брать нормативы ПУЭ, то эта величина должна составить 30 Ом. Но при этом следует понимать, что это лишь верхний предел. Чем ниже будет этот показатель, тем лучше.

Что касается самих электродов, то здесь необходимо учитывать множество факторов. На удельное сопротивление может повлиять:

состав грунта,
увлажненность почвы,
сопротивление металла, из которого изготовлены электроды,
длина штырей или уголков.

Для примера расчета заземления для частного дома можно взять территорию, по периметру которой необходим контур. Длина траншеи при этом равна 40 метрам. Имеются стальные стержни длиной в 2 м и диаметром 2 см, а также стальная шина, шириной 4 см. Тогда, при условии, что почва – чернозем можно понять, что необходимо забить 12 электродов на расстоянии 3.3 м друг от друга. Конечно, можно здесь указать и все формулы для подобных расчетов, но особого смысла в этом нет. Для домашнего мастера они не нужны по причине сложности. Намного проще воспользоваться специальной программой, а именно онлайн калькулятором.

Как сделать заземление в частном доме 220В своими руками – пошаговая инструкция

Начнем с того, что рассмотрим наиболее простой способ без монтажа контура. Но при этом следует понимать, что без устройства защитного отключения либо дифференциального автомата нам не обойтись. Вся разводка делается во вводном силовом шкафу. Выходящий ноль с прибора учета электроэнергииотправляется на отдельную шину. Именно к ней будут присоединяться все заземляющие провода из помещений. Так же на нее будет подключен и ввод нуля в УЗО. Далее, от устройства защитного отключения идет обычное расключение силового щитка. Таким образом мы обезопасили бытовые электрические приборы от пробоев, а себя от поражения током. Но все же это нельзя назвать полноценным заземлением, а по тому попробуем пошагово разобраться в его устройстве.

Для того, чтобы в общих чертах понять устройство контура, возьмем для примера заземление в одну линию, как более простую.

Фото пример	Производимые действия

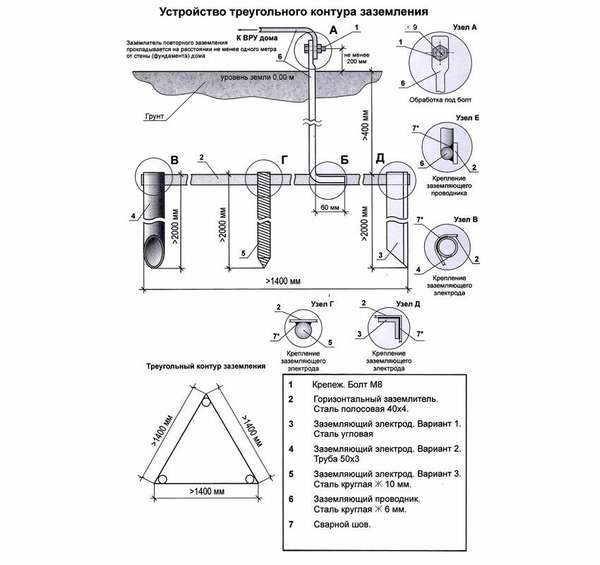

	Для начала необходимо определиться с размерами нашего контура заземления. На рисунке изображен контур треугольником, но по сути, различий нет никаких. Важно уловить то, что нам необходимы именно размеры штырей, глубину залегания и расстояние между электродами
	Подготавливаем стальные пруты для электродов, длиной 3 м. Именно они будут забиваться в землю и выполнять роль электродов
	Теперь нужно выкопать траншею вдоль дома не ближе метра к нему, но и не дальше 10. Глубина траншеи должна быть около полуметра, а ширина достаточной для производства сварочных работ
	Далее штыри-электроды забиваются в землю на расстоянии 1.2 м друг от друга
	При этом можно использовать специальную насадку на мощный перфоратор и использовать его в режиме долбления
	Аккуратно, сантиметр за сантиметром электроды будут заходить в землю. При этом времени это много не займет
	До конца штыри забивать не нужно. Это необходимо будет сделать после того, как будет приварена шина заземления
	После того, как шина приварена, нужно обработать сварочные швы антикоррозийным составом. Ни в коем случае нельзя использовать краску, которая будет являться дополнительным изолятором
	После произведенных работ траншею можно закопать, предварительно забив электроды на всю глубину
	На вводе в здание необходимо приварить два-три болта с гайками для возможности подключения заземляющего провода

Как видите, сверхсложного в изготовлении контура заземления своими руками в частных домах ничего нет.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаДля соединения шин между собой и с электродами необходимо использование именно сварки. Нельзя для этого использовать болтовые соединения. Со временем болты окислятся и контакт пропадет. В результате вся проделанная работа станет бессмысленной.

Устроить заземление в частных домах своими руками сможет любой домашний мастер. Главное – хорошие сварочные швы, но при наличии инверторного аппарата научиться их делать несложно. Ведь эстетика здесь роли не играет. Самое важное – это плотность и прочность соединения.

Многие, глядя на пошаговую инструкцию скажут, что эта работа производилась возле капитального частного дома. А как сделать заземление своими руками на даче? Никаких различий в алгоритме действий и размерах нет. Все выполняется абсолютно идентично. И совершенно нет разницы, капитальное строение или даже простой вагончик.

Вообще, как это ни удивительно прозвучит, но заземление в частных домах своими руками редко кто делает. Дело в том, что те, у кого появляется такое желание часто нанимают профессионалов. Хотя, если вдуматься, такая работа довольно проста. А кто-то вообще считает, что монтаж контура заземления совершенно не нужен. Конечно решать каждому самому, но заземление в любом доме необходимо. И если его возможно сделать, то лучше выполнить это своими руками. При спокойном ритме на это не уйдет больше одного дня. Ну а если на даче из дорогих бытовых приборов лишь газовый котел или микроволновка, тогда можно пойти по третьему пути.

Как заземлить отдельный электроприбор

Если обратить внимание на характеристики бытового оборудования, то на каждом из них есть наклейка с данными о потребляемой мощности. Для примера возьмем газовый котел. Его мощность довольно низка, т.к. напряжение электросети он практически не использует, а потому можно к нему провести отдельное заземление. Для этого достаточно глубоко вкопанного в землю столба или водопроводной трубы. Как раз использование водопровода в таком случае более приемлемо.

Заземление газового котла в частном доме производится следующим образом. К водопроводной трубе приваривается болт с гайкой, от которого идет провод на корпус устройства. Ну а заземляющий контакт розетки можно занулить внутри вводного силового шкафа.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаНи в коем случае нельзя ставить перемычку с нулевого контакта на заземляющий внутри розетки, если во вводном щитке установлено устройство защитного отключение. Это чревато необоснованными срабатываниями УЗО.

Как заземлить розетку в частном доме теперь ясно. Но как же быть с более мощными приборами? В этом случае чтобы избежать устройства контура остается лишь один способ – это описанный ранее метод с занулением в силовом шкафу. Нужно понимать, что перед тем, как заземлить водонагреватель в частном доме необходима обязательная установка устройства защитного отключения или дифференциального автомата. Это условие обязательно. В противном случае никакого толка от такой работы не будет.

Проверка смонтированного контура заземления – как ее произвести

Как и в любой работе, связанной с электротехникой, проверка является обязательной к выполнению. Именно по ее итогам можно сказать, получилось ли то, что задумывалось. Но как проверить заземление в частном доме? Это довольно просто. Для работы нам потребуется мультиметр. Переключив его в режим измерения напряжения нужно замерить величину между фазой и нулем, а после между фазой и землей. Показатели должны различаться не более, чем на 10 В. Если напряжение между фазным проводом и заземляющим меньше на 20 и более вольт, это знак того, что заземление сделано неправильно.

Проверить контур заземления без специальных приборов вряд ли получится. А значит есть выбор – или закапывать его надеясь на то, что все сделано и рассчитано правильно, либо вызывать специалистов для проверки и оплачивать их труд.

Что же касается проверки заземления в частном доме, если он недавно приобретен, то начинать следует вот с чего. Для начала отключаем вводной автомат и вскрываем одну из розеток, на которой имеются лапки заземления. Сразу можно определить наличие подключения к заземляющей клемме. Если оно присутствует, проверяем мультиметром по принципу, описанному выше. Если же желто-зеленый провод отсутствует или стоит перемычка с нулевого контакта, придется либо менять проводку, либо тянуть отдельный провод заземления в кабель-канале.

Чего необходимо избегать при монтаже контура заземления – наиболее частые ошибки

Конечно же при монтаже контура заземления своими руками в первый раз ошибок избежать не удастся. Можно сказать больше – их допускают даже опытные мастера. Но, как говорят, «предупрежден – значит вооружен». Именно поэтому стоит упомянуть о самых распространенных из них.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЗаземление от контура не может идти непосредственно на прибор. К устройству заземление должно приходить именно с шины, находящейся в силовом щите. Именно поэтому первое и самое распространенное – это конечно же неправильное подключение.

Следующая ошибка – это использование в качестве контура трубы газоснабжения или канализации. Этого делать ни в коем случае нельзя. Об этом же говорят и правила устройства электроустановок. Так же не может быть использован в качестве контура металлический забор вокруг дома.

Еще одна распространенная ошибка – использование слишком тонких проводников (шин и электродов). Подобное приведет к очень быстрой коррозии и распаду металла, сведя на ноль всю работу. Так же важна и длина сварных швов при монтаже контура заземления. Этот параметр не должен быть менее 10 см (например, соединение двух отрезков шины). Что же касается соединения шины с электродом, то проваривать место соприкосновения нужно по всей длине и с обеих сторон. Сварные швы обрабатывать антикоррозийным составом обрабатывать необходимо. Но это не касается всего заземляющего полотна.

Далее. Полоса заземления, которая находится выше уровня грунта и на которой закреплены контакты для подключения заземляющего провода обязательно нужно покрасить (желательно в черный цвет). При этом состав покрасочного материала значения не имеет. Это может быть, как нитро краска, так и любая битумная мастика. Так же желательно нанесение на стену в этом месте знака «заземление» (см. фото).

Так же не следует делать электроды меньше 1.5 м. Это приведет к потере качества всего заземляющего контура. Так же нельзя оставлять шину на поверхности или с малым заглублением. Глубина пролегания шины заземления должна быть 0.5-0.8 м. Это обязательно!

И еще одно. Многие, проводя заземление от контактов шины к силовому щиту делают провод длинным. После этого им приходится его скручивать в спираль, чтобы добиться необходимого размера. Этого делать нельзя. Наверняка из курса школьной физики кто-то помнит, что любой виток провода – это уже катушка, создающая индуктивные токи. А в системе заземления любая индуктивность недопустима.

Монтаж заземления для громоотвода в частных домах

Довольно много споров в наше время вокруг того, нужна ли для частных домов молниезащита. И все же большинство склоняется к тому, что она необходима. Тем более, что много времени, сил и средств ее устройство не потребует. Разберемся, что для этого нужно. Потребуется следующий материал:

три железных электрода, длиной в 1.5-2.5 м,
железная шина для соединения штырей,
стальная проволока-катанка, диаметром 6-8 мм2для подвода заземления к молниеотводу,
медный одножильный провод, сечением не менее 6 мм2и длиной 1-1.5 м в качестве молниеотвода,
деревянная опора для крепления молниеотвода, длиной 3 м.

Теперь можно приступать к работе.

Важно! Контур заземления для громоотвода должен находиться на расстоянии 5-8 м от входа в частный дом.

На необходимом расстоянии выкапываем траншею 0.5 м глубиной в виде равнобедренного треугольника с гранями в 1 м. По углам забиваем электроды и производим те же действия, как и с домашним заземлением. Отличием является то, что от контура к дому пойдет стальная проволока в качестве токоотвода.

Теперь на крыше крепится деревянная опора, сверху которой фиксируется медный молниеотвод. К нему то и должна прийти катанка. При этом, при монтаже проволоки вдоль стены и по крыше имеет смысл проложить между ней и поверхностью асбестовую ткань в качестве изолятора. Как видите, процесс совершенно не сложен и займет немного времени. При желании можно сделать громоотвод и на вышке, отдельно стоящей от дома. При этом стоит быть готовым к тому, что ее длина должна быть на 3-4 м выше конька крыши.

Ну а теперь, разобравшись с тем, как в частном доме сделать громоотвод, можно перейти к стоимости готовых комплектов для монтажа заземления, а также уточнить расценки на подобные работы при найме профессионалов.

Стоимость комплектов заземления для частных домов

Многие не знают, что комплекты заземления для дачи можно приобрести в готовом виде. Попробуем разобраться, что входит в них, в каком количестве и сколько это может стоить. Помимо основного поставщика на российский рынок – польской компании ZANDZ-GALMAR, имеет смысл обратить внимание и на российского производителя – фирму Элком.

Фирма производитель	Наименование	Количество, шт.	Стоимость комплекта, руб.
ZANDZ-GALMAR	Стержень из нерж. стали 16ммХ1.5 м	4	24 000
	Муфта для соединения	4
	Наконечник	1
	Головка ударная	1
	Токопроводящая паста 0.15 гр	1
	Изолента	1
	Зажим для проводника	1
Zandz ZZ-000-015, комплект заземления универсальный 15 метров (Galmar)
Элком	Стержень из нерж. стали 14ммХ1.5 м	4	5800
	Муфта для соединения	4
	Наконечник	1
	Головка ударная	1
	Токопроводящая паста 0.15 гр	1
	Изолента	1
	Зажим для проводника	1
Комплект заземления ‘ZN – 6’, оцинкованный

Что же касается стоимости монтажа заземления в частных домах, то она варьируется от 10000 до 15000 руб. Конечно, стоимость комплектов российского производства существенно ниже. Именно по этой причине для некоторых купить заземление для частного дома, цена которого составляет 5-6 тыс. руб. намного проще, чем изготавливать его самостоятельно.

Что же касается монтажа контура при выполнении его профессионалами, здесь все не так однозначно. Монтаж заземления в частных домах и цена за работу как-то не стыкуются. Уж слишком она высока. Но это лишь субъективный взгляд и для кого-то он может показаться ошибочным.

Подведем итоги

Если обобщить всю изложенную информацию, то можно понять, что заземление в частном доме или на даче необходимо, вне зависимости от того, какая установлена бытовая техника и есть ли электрические котлыи другое оборудование, потребляющее большое количество мощности. Прежде всего заземление – это безопасность домовладельца и проживающих вместе с ним домочадцев. К тому же это и сохранность имущества от пожара в результате возникновения проблем с бытовыми приборами.

И если при отсутствии мощных устройств в жилище без контура заземления можно обойтись, то громоотвод, особенно в равнинной местности установить все же стоит. Конечно, некоторые говорят, что монтировать его на крыше небезопасно, но это заблуждение. Ведь задача громоотвода – не допустить удара высоковольтного разряда непосредственно в дом. А с этой задачей подобное устройство справится легко (конечно, если не допущено ошибок при монтаже).

Что же касается зануления, то этот способ вполне может спасти в ситуации, когда монтаж контура заземления невозможен. Такое может случиться, если вокруг дома каменистая почва – ведь в таком грунте ни о каком заземлении и речи быть не может.

Важный совет! При выборе места для контура заземления лучше всего обратить внимание на те территории, куда реже всего попадает солнце. Ведь именно от увлажненности почвы будет зависеть функциональность сделанного своими руками заземления.

Конечно, тема заземления достаточно широка и сегодня мы успели рассмотреть лишь общие вопросы с ней связанные. А потому, заходите почаще на нашу территорию. В любом случае эту тему мы продолжим в более развернутом варианте. А если именно сейчас необходимо уточнить какие-то детали, то ниже есть место комментариям. Спрашивайте, и мы постараемся помочь. К тому же есть и небольшая просьба. Если вы видите вопрос в обсуждении и знаете на него ответ, то не стоит стесняться. Даже если Вы с чем-то не согласны, можно вступить в полемику, ведь как известно в споре рождается истина.

Ну а для более полного понятия монтажа громоотвода предлагаем посмотреть небольшой видеоролик по теме.

Видео: монтаж молниезащиты загородного дома
