Зачем нужен блок питания 12 В для светодиодной ленты

Не секрет, что светодиодную ленту не получится просто включить в сеть – она сгорит, не отработав и секунды. Но тогда каким же образом обеспечить ее необходимым напряжением? Именно для этого и существует стабилизирующее устройство. Говоря простым языком, это блок питания 12 В для светодиодной ленты, который и выравнивает напряжение до необходимого. А вот о том, каких видов они бывают, как устроены и возможно ли сделать подобное стабилизирующее устройство своими руками мы сегодня и поговорим.

Блок питания 12 В для светодиодной ленты – какую работу он выполняет

Стабилизатор напряжения выполняет работу по понижению высокого сетевого напряжения 220, 12 или 24 В и преобразованию переменного тока в постоянный. Если разобраться, то такие же действия выполняет и зарядное устройство любого мобильного телефона, но оно будет выдавать меньшее напряжение.

Но такие стабилизаторы могут не только выдавать прямой ток на 24 или 12 В. Блок питания для светодиодной ленты 12 В может быть еще и контроллером. Благодаря сложной электронной схеме такие БП управляют режимами мерцания и изменением цвета RGB-полосы. Они способны выдавать мощность, достаточную, чтобы «зажечь» несколько отдельных отрезков светодиодной ленты при условии правильного подбора и подключения. Но, обо всем по порядку. А для начала разберемся, какие достоинства и недостатки можно отметить в необходимости использования таких источников питания.

Плюсы и минусы подключения светодиодных лент к блоку питания 12 В

Основным положительным моментом подобной коммутации можно назвать электробезопасность – ведь напряжение 220 В опасно для жизни, чего не скажешь о 12 В. Это преимущество перекрывает все мелкие недостатки, такие как необходимость приобретения БП для ленты и необходимость его куда-то прятать.

Практика показывает, что даже изолированные соединения во влажных помещениях могут дать пробой. В случае установки подсветки в ванной комнате это вдвойне актуально. Можно себе представить, что будет, если фаза окажется на чугунной ванне в то время, когда в ней находится человек. Наверняка каждый представляет себе фен, упавший в воду… Если же подобное произойдет с подсветкой на 12 В, то человек не почувствует ничего, кроме легкого пощипывания, на которое многие даже не обратят внимания.

Еще одним достоинством можно назвать то, что если стабилизационное устройство идет в комплекте с контроллером, то при 12 В оно получается довольно компактным. Можно представить какого оно было бы размера при напряжении 220 В. Таким образом, напрашивается вывод, что мелкие неудобства, связанные с использованием блока питания 12 В для светодиодных лент с лихвой перекрываются достоинствами, которые есть у такого подключения.

Виды стабилизационных устройств для световой полосы

Блоки питания светодиодных лент можно разделить по нескольким типам:

• по охлаждению – активное или пассивное. Активное подразумевает присутствие в БП вентилятора, принудительно охлаждающего трансформатор,
• по исполнению – это может быть закрытый, герметичный или открытый корпус. Последний монтируется только в сухих и непыльных помещениях,
• по функциональности – обычный БП, с диммером, контроллер или же совмещающий в себе все эти функции.

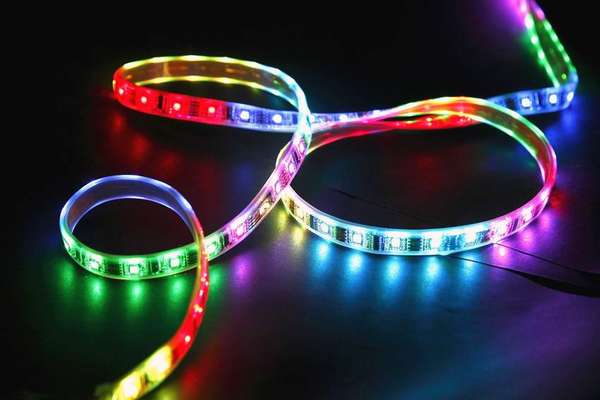

Конечно, наиболее интересен блок питания для светодиодов с контроллером RGB. Эта аббревиатура в маркировке как БП так и световых полос означает, что прибор многоцветный. Произошла она от первых букв названия основных трех цветов на английском языке, которые и образуют остальные 4. Такие контроллеры чаще всего оборудуются приемником ИК-излучения для возможности управления цветами посредством пульта дистанционного управления. Это позволяет включать и выключать подсветку, а так же переключать ее оттенки из любой точки помещения.

Часто в нее встроена и функция диммирования – медленного приглушения освещения – что тоже очень полезно.

Блоки питания в герметичном корпусе устанавливаются в помещениях с повышенной влажностью, таких как ванная, санузел или кухня. При этом хороший контроллер способен переключить по мере надобности подсветку с одной линии на другую.

Важно знать! Для обеспечения бесперебойной работы светодиодов необходимо правильно подобрать блок питания не только по напряжению, но и по мощности. Также очень важно и правильное подключение, о котором мы поговорим более подробно чуть ниже.

Как рассчитать блок питания для светодиодной ленты

Сложностей такие расчеты не представляют. Все, что требуется – это вычислить общую потребляемую мощность отрезка световой полосы, после чего добавить запас в 20%. Попробуем для примера посчитать необходимую мощность блока питания для светодиодов. Возьмем ленту с элементами SMD3528, длиной 3 м и частотой 120 шт/м. Для подобной полосы потребляемая мощность всех диодов на отрезке в 1 м будет равна 28.8 Вт. Получим 28.8 × 3 + 20%, что будет равно 100,68 Вт. Ближайшим к этим показателем будет БП на 150 Вт, вот он то и будет нужен. Хотя и 100-ваттный блок вполне нормально будет работать с такой полосой.

Эти расчеты очень важны. Ведь если не понять, как подобрать блок питания и сделать это неправильно, он может попросту сгореть. А это выброшенные на ветер деньги и затраченные впустую силы на монтаж.

Варианты подключения светодиодной ленты к питающему устройству

Способов подключения этого осветительного оборудования, как и любого другого, всего два – это последовательно и параллельно. Но здесь вариант монтажа играет очень важную роль. При неправильном выборе способа коммутации можно сжечь контактные дорожки, по которым проходит напряжение от одного светодиода к другому.

Выбор схемы монтажа зависит от длины отрезков полосы. На каждой из них имеются места для разреза. Обычно расстояние между ними 3 светодиода. И если отрезки ленты составляют в сумме более 5 метров, то последовательно ее подключать уже нельзя. Разберемся, как же правильно произвести монтаж и подключение.

Последовательное подключение – в каких случаях оно выполняется

Такая коммутация представляет собой такое соединение, при котором питание попадает на второй потребитель, проходя через первый.

Если отрезки достаточно короткие, то их необходимо соединить между собой последовательно. Это позволит увеличить длину полосы до необходимой. Но при этом стоит понимать, что общая окончательная длина не должна превышать того же параметра новой светодиодной ленты. Иными словами, если она продавалась в бухте по 5 м, то после сращивания окончательный размер полосы должен быть меньше или равен первоначальному.

При превышении длины возникает опасность отгорания токопроводящих дорожек между световыми диодами по причине прохождения через них тока большой мощности. В этом случае сначала перегорают дорожки между первыми элементами. При их удалении между следующими, и так до тех пор, пока длина полосы не будет нормальной для правильной работы.

Параллельное подключение полосы и как его выполнить

Параллельным подключением называется коммутация, при которой питание от источника идет одновременно на два и более потребителя. При этом между собой они не соединены.

В случае, если требуется подключение полосы, к примеру, в 9 м, то необходим монтаж по параллельной схеме. Для этого берем отрезки в 5 м и 4 м. Отходящий от блока питания провод коммутируется в одинаковом порядке с обеими полосами. Получается, что питание со стабилизирующего устройства подается одновременно на оба отрезка. Это позволяет не перегружать дорожки, идущие от одного светодиода к другому.

Важно знать! При такой схеме монтажа не стоит забывать о рабочей мощности стабилизатора. Она складывается из общего потребления двух отрезков.

Вообще необходимо понимать, что при параллельном подключении падение напряжения остается неизменным, но при этом растет потребляемый ток – это довольно важно знать при монтаже такого осветительного оборудования.

Насколько сложно сделать устройство стабилизации напряжения для световой полосы

Нужно отметить, что сборка подобного БП «с нуля» под силу только профессиональному радиоэлектронщику. Но не стоит думать, что без определенной квалификации это невозможно. Ведь вполне можно использовать для этой цели трансформатор заводского производства. Неплохим вариантом будет использование блока питания от компьютера. Основная задача здесь – выбрать устройство, подходящее для светодиодной ленты по мощности.

Перед тем, как подобрать блок питания для полосы определяемся с необходимым напряжением. Если для диодов необходимо 12 В, то на выходе из трансформатора должно быть от 12 до 20 В. Довольно удобно, если под рукой будет уже готовый двух полупроводниковый выпрямитель, который необходим для работы стабилизатора. И третье, что необходимо – это микропроцессор. Наиболее удачным решением будет использование микросхемы 7812.

Собрав все детали воедино можно получить блок питания с выходной силой тока в 1.5 А, чего вполне достаточно для светодиодной ленты. Конечно, собрать своими руками контроллер для RGB-полосы вряд ли удастся, но есть хитрость и здесь. Вполне можно использовать блок от старой китайской гирлянды, параметры которого указаны на корпусе. В этом случае, опираясь на выдаваемую им мощность, можно высчитать необходимую длину полосы и подключить ее к контроллеру, добившись, таким образом, возможности переключения между режимами мерцания и цветами. Неудобство будет заключаться лишь в том, что переключение можно будет производить только кнопкой на блоке, а значит, и спрятать его не удастся.

Еще один довольно простой способ, который не потребует знаний радиоэлектроники – это подключение световой полосы через контроллер от светодиодной люстры с пультом дистанционного управления. Все технические данные для вычислений длины ленты по мощности можно взять из документации к люстре.

Можно ли отремонтировать стабилизатор напряжения для световых диодов

Эта работа вполне выполнима даже для домашних мастеров, не имеющих определенных навыков и знаний. Главная задача здесь – это определение, какая из деталей требует замены. Основными деталями, которые могут выйти из строя являются микропроцессор и выпрямительный мост. Трансформаторы горят редко, однако и такое случается. Попробуем понять, как разобраться в поломке.

Начинать проверку стоит с самых простых узлов, как и в любом оборудовании. Вскрыв крышку группы контактов выставляем переключатель мультиметра в положение переменного тока 750 В (на некоторых приборах 1000 В) и подав питание на блок проверяем, поступает ли оно на входные контакты трансформатора для светодиодной ленты 12 В.

Очень важно! При выполнении всех операций с трансформатором нужно быть предельно внимательным и аккуратным. Нельзя прикасаться к токоведущим частям незащищенными частями тела. Помните, что поражение электрическим током опасно для жизни и здоровья.

Если напряжение на блок поступает, значит, питающие провода в порядке. Проверяем напряжение на выходе из трансформатора. Как уже говорилось, оно должно быть от 12 до 20 В. Следующим шагом проверяется диодный мост. Для этого устанавливаем значение переключателя мультиметра на постоянное напряжение со значением немного выше, чем выходной показатель трансформатора. При прикосновении к контактам на выходе из выпрямительного моста прибор должен показать те же значения, что и на предыдущем этапе (возможны лишь небольшие отклонения в меньшую сторону).

Если после производства указанных действий становится ясно, что понижающий трансформатор и диодный мост работают нормально, это означает проблему в микросхеме. После выявления неисправности потребуется заменить вышедшую из строя деталь схемы. Новая должна будет иметь те же параметры.

Где купить блок питания для светодиодной ленты

Приобрести необходимое оборудование в наши дни можно в любом магазине электротехники. Благо и ассортимент подобных изделий сейчас довольно широк. Так же можно заказать его через интернет. Однако при этом стоит как можно тщательнее изучить отзывы тех, кто уже пользовался этим ресурсом. Особенно стоит остерегаться приобретать такой товар на китайских ресурсах. Вот что об этом говорит один из пользователей сети.

vitas77, Россия, Москва: Драйвер шёл почти три недели, и вот наступил тот день, когда я обнаружил в своём почтовом ящике долгожданный пакет, упаковано всё довольно качественно, сам драйвер с припаянными проводками. Подключил я светодиоды, согласно описанию, подключил питание, всё заработало, но радость моя длилась не долго, драйвер ощутимо грелся и в конце концов отказался работать. Проработал прибор не больше часа. Вывод, деньги и время потрачены впустую. В завершении всего написанного хочу вас предостеречь, перед заказом связывайтесь с продавцом и узнавайте как можно больше информации.

Подробнее на Отзовик: http://otzovik.com/review_2975618.html

Попробуем рассмотреть, насколько отличаются цены при приобретении таких приборов питания в обычных магазинах и на интернет-ресурсах. Начнем с реальных продавцов контроллеров для RGB-лент (последняя цифра в названии модели означает количество каналов).

Как можно увидеть, стоимость подобных устройств не слишком высока. А как же обстоит дело с интернет-магазинами? Попробуем найти приборы со схожими характеристиками.

Марка и модель	Общий ток, А	Выходная мощность, Вт	Выходное напряжение, В	Кол-во программ	Средняя стоимость, руб.
CRIXLED CRCN N18-RFS-12	18	216	12-24	14	1800
ASD LS-CB-12	12	144	12-24	20	500
LSC 003	2	24	12-24	нет	500
LSC 008	4	144	12-24	3	1500
RGB 144W	12	144	12	14	1200
Ecola LED strip	6,6	1500	12-36	24	2000

Если рассуждать в общем, то цены не слишком разнятся. Это значит, что смысла рисковать, покупая «кота в мешке» через интернет нет. Ведь в этом случае не удастся предъявить претензии продавцу, да и гарантия, скорее всего, будет отсутствовать.

В заключение

Блок питания для светодиодной ленты необходим – это понятно каждому. Главное подобрать такой, который подойдет по всем параметрам именно к Вашей световой полосе. И если все расчеты сделаны правильно, то такое устройство для стабилизации напряжения будет работать довольно долгое время.

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. В обсуждениях ниже Вы всегда можете задать вопросы по теме, которые остались неясными. Пишите, общайтесь, делитесь своим опытом. А наша команда постарается как можно полнее ответить на интересующие Вас вопросы и помочь по мере своих возможностей.

Напоследок предлагаем посмотреть короткое видео на тему.

Видео: подключение светодиодных лент
