Как сделать дымоход для бани своими руками?

Дымоходы для банной печи – это основной вид работ по предохранению помещений от задымления и пожаров. Если вы решили выполнить работы своими руками, важно знать способы расчета конструкции и пошаговые инструкции монтажа стальных и кладки кирпичных дымоходов.

Устройство дымохода для банной печи

Дымоход для печки в баню потребуется сделать независимо от вида топлива или размера парилки. Принцип работы любого устройства основан на способности нагретого воздуха подниматься вверх. Отработанные газы, выходя в выпускной канал печи, поступают в дымоход. Они могут быть с прокладкой внутри здания и по наружной стене.

Каждый вид имеет ряд преимуществ, но наиболее распространен способ проведения труб внутри помещения. При прохождении через перекрытия и выход на крышу рекомендуется оснащать такие места дополнительным слоем тепло и гидроизоляции. Рекомендуется использовать теплоизоляционные муфты, или обматывать детали минеральной ватой или другим материалом.

Как сделать дымоход для бани своими руками?

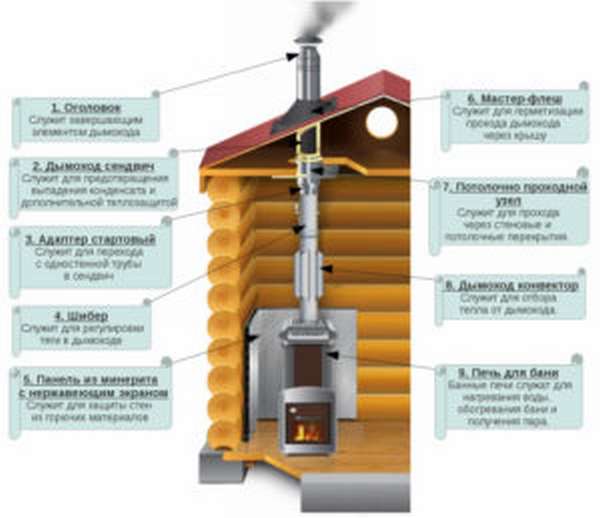

Устройство дымохода печи в бане

Газы проходят по каналам и выходят в атмосферу. Вторая работа дымохода – обеспечение надежной и достаточной тяги для нормального сгорания топлива. И если вначале, при растопке дров можно обеспечить дополнительную тягу открытием зольника и шибера, то при сгорании закладки зольник должен быть закрыт Вентилирование топки – это забота дымохода.

Схемы вывода дымовой трубы

Устройство дымохода в бане для дровяной печи, в зависимости от материалов и особенностей помещения может выполняться по нескольким основным схемам:

Как сделать дымоход для бани своими руками?

Вывод через крышу

Как сделать дымоход для бани своими руками?

Через стену

Выбор схемы и материалов для монтажа зависит от возможностей владельцев бани. Главное правильно выполнить расчеты оптимального размера дымохода.

Расчет дымохода

Для простоты расчетов принято определять основной размер внутреннее сечение трубы в зависимости от мощности печей. Основные размеры и мощности печей для индивидуальных бань приведены в таблице.

Мощность печей Внутренний размер дымоходов
До 3,5 кВт Размер 1 стороны квадратной трубы и диаметр круглой  – 140 мм
3,5 5,2 кВт 140-200 мм
До 7,2 кВт Максимальный размер – 270 мм

Таким простым способом можно быстро рассчитать количество материалов и размеры будущего дымохода. Защитный козырек дымохода должен выступать над коньком крыши на 1000 мм. При расчете важно учесть необходимость обустройства конструкции задвижкой шибера. Только после определения сечения и длины трубопровода возможна установка банной печи с дымоходом.

Как сделать дымоход для бани своими руками?

Высота трубы на крыше

Виды дымоходов

Разберем некоторые особенности конструкции и достоинства каждого вида труб вентиляции.

Из кирпича

Используется 2 способа кладки при производстве кирпичного дымохода:

  1. Коренные. Такие конструкции выкладываются рядом с каменкой и соединяются с ней с помощью труб. Применяются при обустройстве печей из чугунных деталей и при производстве кирпичных каменок. Такие конструкции могут обслуживать несколько устройств одновременно.
  2. Насадный тип выкладывается при возведении каменки. Они могут обслуживать только один прибор.

Кирпичный дымоход требует опыта и навыков производства работ. Важно надежно герметизировать швы, ровно укладывать каждый кирпич по всем плоскостям. Важно придерживаться схеме укладки деталей на всех этапах возведения трубы. К достоинствам такой конструкции относятся:

  • создает постоянную и достаточную тягу, независимо от силы ветра,
  • кирпич – материал долговечный, способный служить долгое время,
  • материал абсолютно не поддается воздействию открытого огня,
  • кирпичи способны накапливать и постепенно отдавать тепло,
  • такие трубы для бани привлекательнее стальных.

Из металла

Они легче и быстрее  монтировать, цена таких материалов привлекательней кирпичного дымохода. А более современные сэндвич – трубы изготавливаются с заключенным между слоями металла тонкого, но достаточного слоя утеплителя. Но по надежности и долговечности трубы из стали уступают кирпичным.

Как сделать дымоход для бани своими руками?

Среди достоинств выделяют:

  • скорость установки,
  • низкую цены материала,
  • гладкая внутренняя поверхность препятствует быстрому отложению сажи на стенках, но из-за разности температур на стальных стенках откладывается слой конденсата.

Как сделать дымоход для бани своими руками?

Для регионов с низкими температурами рекомендуется обустраивать бани кирпичными или дымоходами с увеличенным слоем теплоизоляции.

Другие

Выпускаются трубы для банных печей из нержавейки с внутренним слоем теплоизоляции. Такие материалы безопасны для людей. С помощью двухстороннего стального трубопровода можно проводить наружные системы удаления газов. Рекомендуется использовать детали с толщиной стенок от 8 мм, с толщиной слоя теплоизоляции от 5 мм.

Используют печные трубы для бани из керамики. Такую продукцию завозят в страну из Европы, поэтому цена не позволяет использовать такие детали широкому кругу потребителей. Внутренняя поверхность керамического дымохода абсолютно гладкая, поэтому конденсат не удерживается на них и скатывается в топку.

Какой лучше выбрать?

Независимо, какой дымоход используется в вашей парной, металлическая банная печь с кирпичным дымоходом или дымоходы для банных печей из нержавейки их главная работа удалять отработанные газы из помещения. Стальные трубы не долговечные, но их легко заменить и цена на такие детали значительно ниже, чем кирпичные.

Кирпичный дымоход занимает больше места, на ней быстрее откладывается слой сажи, но выше уровень накопления и постепенной отдачи тепла. Керамические дорогие. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, каждый имеет преимущества и недостатки.

Изготовление дымохода

Разберем подробно процесс изготовления основных конструкций дымоходов своими руками.

Из кирпича

Робота разбита на несколько основных шагов. В первую очередь потребуется выполнить подготовительные работы.

Материалы и инструменты

Для работы потребуется приготовить:

  • мастерок,
  • кельму,
  • строительный уровень,
  • раствор из шамотной глины или простой глины с песком,
  • достаточное количество огнеупорного кирпича,

Труба на печку в баню из кирпича потребует провести работы в определенной последовательности.

Пошаговая инструкция

В зависимости от типа дымохода потребуется выполнить разные виды работ. Разберем подробно кладку дымохода одновременно с кладкой печки (насадный тип трубы вентиляции).

Как сделать дымоход для бани своими руками?

Устройство кирпичного дымохода для банной печи

Инструкция по изготовлению:

  1. От фундамента начинаем выкладывать шейку трубы. Кирпичи следующего ряда должны перекрывать стык кирпичей нижнего слоя. Для этого чередуем укладку целого кирпича с половинкой. Размер дымохода выбираем 140 мм. Поднимаем кладку на 4-5 рядов,

    Как сделать дымоход для бани своими руками?

    Схема кладки дымоходной трубы из кирпича в бане

  2. Дальше продолжаем кладку также, выдерживая толщину раствора между кирпичами до 35 мм, выполняем разделку шва. Такая толщина позволяет сглаживать температурные колебания,
  3. На уровне 9-10 ряда оставляем полость для установки шибера. Дальше продолжаем кладку до плиты перекрытия.
  4. Через перекрытие выкладываем основную трубу, заматываем ее минватой,
  5. Перед выходом на улицу немного расширяем трубу. Выдвигаем кирпичи на треть. Затем уменьшаем дымоход до основного размера, проходим через конструкцию крыши и доводим трубу на 8 рядов ниже заданного уровня,

    Как сделать дымоход для бани своими руками?

    Распушка

  6. Эти 8 рядков необходимы для кладки верхушки трубы. Первый рядок выкладываем по основной схеме. Следующие 7 рядов выкладываем с расширением трубы на треть толщины кирпича.

    Как сделать дымоход для бани своими руками?

    Выдра

  7. Остается заделать место выхода на крышу слоем тепло и гидроизоляции.

Монтаж дымохода бани из кирпича готов.

Из металла

Такая труба устанавливается быстро и просто.

Материалы и инструменты

Труба для банной печи из стальных труб потребует купить:

  • заготовки для трубопровода необходимого диаметра,
  • хомуты для крепления,
  • защитный козырек,
  • готовую гильзу для изоляции места прохода через перекрытие,
  • минеральную вату,
  • рубероид или детали жесткой кровли.

Пошаговая инструкция

Работы выполняются в несколько этапов,

  1. Перед началом установки защищаем стены слоем теплоизоляции. Для этого можно использовать пенопласт плиты с зеркальной наружной поверхностью с внутренним слоем минваты.

    Как сделать дымоход для бани своими руками?

    Теплоизоляция стены

  2. На выходную трубу из печи монтируем первый короткий отрезок с шиберной заслонкой. Прикрытый шибер делает воздушную смесь обедненной кислородом и дрова постепенно тлеют. Такая конструкция позволяет экономить дрова.
  3. Трубы соединяются в раструб, для уплотнения стыков используем асбестовый шнур. Обязательно устанавливайте стыки по направлению выхода дыма. На стыках закрепляем трубы хомутами и крепим их к стене.
  4. В месте прохода через плиты устанавливаем теплоизоляционную гильзу, проводим трубу и заделываем отверстие асбестовым шнуром и отделкой. Как сделать дымоход для бани своими руками?

    Вариант 1

    Как сделать дымоход для бани своими руками?

    Вариант 2

  5. В месте выхода через крышу, делаем отверстие по диаметру трубы, надежно закрепляем трубу растяжками и хомутами. На трубу можно надеть уплотнительное резиновое кольцо или обмотать шнуром из асбеста. Утепляем проход, закрываем листом металла, заделываем слоем огнеупорного герметика, сверху укладываем покрытие крыши.Как сделать дымоход для бани своими руками?Как сделать дымоход для бани своими руками?Как сделать дымоход для бани своими руками?
  6. Доводим трубу до необходимой высоты, раскрепляем при необходимости растяжками.Как сделать дымоход для бани своими руками?Как сделать дымоход для бани своими руками?
  7. Устанавливаем защитный козырек.Как сделать дымоход для бани своими руками?
  8. Все места стыков обтягиваем широкими хомутами.

Монтаж дымохода банной печи из стальных труб окончен. Продлит срок службы дымохода из разных материалов своевременное и полное обслуживание и ремонт.

Чистка и уход

Основная работа – выполнение чистки внутренних поверхностей от сажи. При первом снижении уровня тяги потребуется незамедлительно прочистить каналы от налипшей сажи. Такую работу для профилактики проводят не реже 1 раза в 30 дней.

Работа несложная. Для прочистки пропустим сверху тросик или проволоку. Внизу привязываем металлический ершик по диаметру трубы и протягиваем его по всей длине. Можно привязать к тросу гирю и чистить сажу сверху, опуская тяжелую болванку. После проведения работ потребуется генеральная уборка парной, поэтому лучше закрыть полки полиэтиленом и вынести легкие вещи.

Народ использует несколько других способов очистки. Зимой, скатав снежок по внутреннему размеру трубы, его опускают в трубу и он, опускаясь, будет счищать сажу со стенок. Самый простой и действенный способ – спалить в печи закладку осиновых дров. Осина выделяет влагу, которая оседая на слой сажи, будет вызывать ее обрушение.

Можно установить мощный вентилятор и направить поток воздуха в трубу. Только не забудьте предупредить соседей о вашей операции. В противном случае неприятности и стирка соседских вещей вам гарантирована.

Как сделать дымоход для бани своими руками?

Вывод

Сделать самостоятельно дымоходы для печей – вполне выполнимое занятие для мужчин. Кирпичная труба потребует знания и тяжелого труда по его изготовлению, но будет служить долгое время. Стальные трубы смонтировать легко и быстро. Главное, сделать дымоход нормального сечения и ароматная атмосфера в парной не будет омрачена клубами дыма.
