Современный человек – существо теплолюбивое. В российском климате весной и осенью холодно, а зимой очень холодно. Все здания нуждаются в отоплении, а существующие отопительные системы смонтировать без труб невозможно.
Приветствуем нашего постоянного читателя и предлагаем Вашему вниманию статью о том, что такое металлические трубы для отопления – традиционный материал для монтажа сантехнических систем.
Почему выбирают металл для систем отопления
Еще двадцать с лишним лет практически не было альтернативы трубам из стали – углеродистой (в просторечии черного металла), оцинкованной, нержавеющей. Про применение меди для отопления тогда не слышали, пластиковые трубы не упоминались даже в прогрессивных научных журналах. Сейчас ситуация поменялась в корне: несколько видов недорогого технологичного пластика сильно потеснили металл из систем обогрева.
Тем не менее металлические трубы по-прежнему незаменимы во многих ситуациях: когда системы работают при очень высоком рабочем давлении, в горячих цехах, когда от трубопроводов требуется высокая прочность.
Плюсы и минусы труб из металла
Преимущества металлических изделий:
- Прочность. Сталь, медь и чугун способны выдержать намного большее давление, чем пластмасса, и намного более устойчивы к гидравлическим ударам.
- Прочность как гарантия неразрушения труб при работе в цехах – нередко в производственных условиях существует вероятность их повреждения при работе грузоподъемных механизмов, техники, нештатных ситуациях в горячих цехах. При открытой прокладке отопления между зданиями также требуется достаточная прочность конструкций – металл меньше меняет свою геометрию при нагреве, металл более устойчив к вандализму.
- Огнестойкость.
- Устойчивость к колебаниям температуры.
- Безвредность для человека.
- Устойчивость к ультрафиолетовому излучению.
- Сварная система в любом более герметична, чем сборные конструкции, и при монтаже газовых систем это может иметь решающее значение.
- Малое тепловое расширение – металл не провисает и не меняет конфигурацию при нагреве, как пластик.
- Длительный срок службы.
- Теплопроводность. Система отопления из металла служит дополнительным источником тепла в помещении, при прокладке труб по периметру здания можно немного прогреть углы помещений, усилить в них движение воздуха и предохранить от возникновения сырости, грибка и плесени.
Общие недостатки труб из металла:
- Для стали и чугуна – склонность к коррозии/
- Большой вес.
- Для стальных и чугунных – зарастание солями кальция и магния внутренней поверхности.
- Сложный монтаж с помощью сварки или на резьбовых фитингах.
Срок службы
В сухих помещениях железные трубы отопления служат по 30-40 лет (затем они зарастают внутри солями). В земле и сырых подвалах системы без гидроизоляции могут простоять лет 20-25 и больше, с гидроизоляцией – на 30 лет можно рассчитывать. Медные трубы простоят 50 лет и больше. Чугунные стоят более 30 лет.
Виды и характеристики
Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).
Из чугуна
Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.
Из меди
Медные трубы – сравнительно новый материал для систем отопления на нашем рынке. Медь очень долговечна, не зарастает, имеет очень тонкие стенки система получается легкой и компактной. Определенную сложность имеет монтаж – при помощи сварки и латунных фитингов. Широкое распространение медных систем отопления сдерживает цена и необходимость приглашать сварщика.
Медные изделия бывают отожженные и неотожженные. Разницы для систем отопления нет, но чаще применяют неотожженные изделия – они тверже и меньше деформируются в процессе эксплуатации.
Из черной стали
Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.
Из оцинкованной стали
Оцинкованные трубы долго не зарастают изнутри солями (пока полностью не разрушится слой цинка). Фактический срок службы старых труб для ВГП – до 50 лет и больше. Раньше их применяли повсеместно. У них достаточно сложный монтаж – на заготовках необходимо нарезать резьбу, затем покрыть цинком. Монтируются на резьбовые фитинги. Способ монтажа не подходит для использования в частном строительстве. Применять сварку нельзя – соединение начнет ржаветь с той же скоростью, что и черный металл, и весть эффект от покрытия цинком пропадает.
Из нержавеющей стали
Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.
Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.
Какие трубы лучше для отопления
Трубы из обычной стали в домах и квартирах практически уже не применяются – склонность к коррозии перевешивает их остальные достоинства. Если хозяева жилья хотят установить систему отопления, не требующую забот и хлопот многие годы, то стоит выбрать трубы из меди или нержавейки. Их срок службы более 50 лет, теоретически он может достигнуть и 100 лет. Монтаж умеренно сложен, но затраты с лихвой окупаются долговечностью.
Трубы из оцинкованной стали могут быть очень долговечны только при одном условии: если все части труб покрыты цинком. Реально все части трубопровода необходимо оцинковывать после нарезки резьбы и монтировать при помощи оцинкованных резьбовых фитингов. При монтаже домашних систем отопления организовать оцинкование всех заготовок невозможно.
Вывод: лучше устанавливать трубы из нержавеющей стали и меди. По качеству эти материалы вполне равнозначны, и выбор – только вопрос личных предпочтений. Медные трубопроводы компактнее.
Советы по выбору
Если Вы собираетесь монтировать систему отопления своими руками, то стоит выбрать медь – ее легче монтировать на фитинги. Материал не самый рядовой и все материалы стоит покупать в строительных гипермаркетах, обязательно требовать сертификат.
Примерная цена
Изделия из нержавейки стоят от 350 рублей за килограмм и выше (диаметр 20 мм). Медные диаметром 22 мм – от 700 рублей за метр. В целом уровень цен зависит от региона и аппетитов перекупщиков.
Как рассчитать диаметр труб для отопления
При замене системы отопления в квартире внутренний диаметр должен совпвдать с диаметром входящих подачи и обратки – нельзя ни уменьшать, ни увеличивать его, иначе можно натолкнуться на неприятности с теплосетью.
Калькулятор расчета
Рассчитывать диаметр трубопроводов системы отопления приходится для частного дома. Здесь возможны два варианта: упрощенный и более реальный, но сложный.
Вариант первый: простой. Большинство частных домов в имеют не более двух этажей и 200-250 м площади. При строительстве таких домов используют покупные проекты, в которых указана необходимая мощность отопительного прибора=мощности теплопотерь через стены, окна, двери, кровлю, пол и вентиляцию. Для определенных теплопотерь уже просчитаны оптимальные соотношения внутреннего диаметра трубопровода и расходуемой мощности:
- При мощности котла 3-5 кВт – 15 мм.
- 6-9 кВт – 25 мм.
- 10-15 кВт – 32 мм.
- 16-21 кВт – 40 мм.
- 22-32 кВт – 50 мм.
Если Ваш дом больше, без работы проектировщиков не обойтись.
Вариант второй: творческий.
Необходимо просчитать все потери тепла через стены, двери, окна, кровлю, пол и с помощью таблицы определить диаметр трубопровода. Скорость потока в трубах берется из паспорта насоса отопительного прибора, разницу температур подачи и обратки принимаем 20°С. Найденный по таблице диаметр округляем до ближайшего большего типоразмера.
Ориентировочно можно принять теплопотери 0,1 кВт на 1 м² при высоте комнат 2, 5 м.
Ниже приведена таблица подбора диаметра трубы для отопления при ΔТ=20° С:
Способы соединения

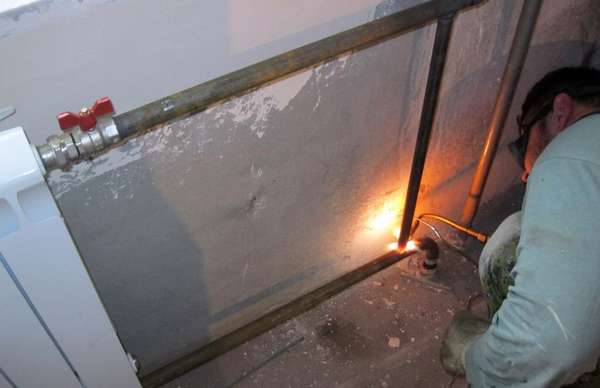

Способов соединения стальных труб два: сварка и с помощью резьб, сгонов и резьбовых фитингов. Чугунные ребристые изделия монтируются на фланцах. Медные изделия монтируются на сварке и фитингах.
Правила монтажа труб для отопления своими руками
Установка системы отопления из меди с помощью специальных пресс-фитингов вполне можно выполнить своими руками. Образуются разъемные соединения, которые можно разобрать и собрать при необходимости.
Необходимые инструменты и материалы
Для разводки системы отопления понадобятся:
- Ножовка по металлу, а еще лучше – труборез.
- Напильник, наждачная бумага.
- Калибратор.
- Два гаечных ключа.
- Трубогиб.
Чертежи и схемы
В первую очередь нужно начертить схему или чертеж. Это поможет определиться с количеством фитингов и правильно закупить материалы.
Технология монтажа
Технология монтажа при помощи компрессионных фитингов проста. Фитинги для медных трубопроводов делают из латуни. Они отличаются от фитингов для пластика – внутреннее упорное кольцо делается без разреза (см. фото). Особого оборудования не требуется.
Ход работ
- Сначала отрезается и зачищается от заусенцев. Затем калибратором срез калибруется так, чтобы он имел круглую форму (медь мягкая и заготовка при резке сминается).
- Затем с фитинга скручивается обжимная гайка, надевается на заготовку, патрубок вставляется в фитинг, гайка закручивается вручную с небольшим усилием.
- Затем захватывают фитинг гаечным ключом, вторым ключом затягивают гайку на 1-1,5 оборота.
- С другой стороны заготовки работы повторяются. Затем вся заготовка монтируется в систему. Для поворотов применяют угловые фитинги, но можно изогнуть трубу с помощью трубогиба.
- Примерно через 80 сантиметров устанавливаются кронштейны.
- После сборки система заполняется водой и испытывается. При необходимости гайки подтягиваются с помощью гаечных ключей.
Все нюансы монтажа можно увидеть на нашем видео:
Особенности монтажа
Нельзя использовать монтаж трубопроводов на компрессионных фитингах для системы теплого пола.
Не стоит увеличивать и уменьшать диаметры трубопроводов – это не улучшит отопление и приведет к разбалансировке системы.
Советы по обслуживанию
Систему, собранную на компрессионных фитингов, необходимо каждый год осматривать и при возникновении подтекания затягивать гайки фитингов при помощи гаечных ключей.
Как защитить трубы от коррозии
Нержавейка и медь не ржавеют. Оцинковка уже имеет защиту – слой цинка. Чугун и черный металл можно защитить от коррозии только снаружи – покрасить.
Заключение
Мы надеемся, что наш обзор поможет нашим читателям разобраться в выборе металлических труб для системы отопления и способов их монтажа.
