Затворы, задвижки, клапаны: различия и области применения

Для обеспечения эффективной работы трубопровода, который предназначен для подачи воды, газа или других веществ, устанавливаются задвижки, затворы или клапана. Данные элементы системы могут иметь самую различную конструкцию и предназначение, о чем далее поговорим подробнее.

Различия

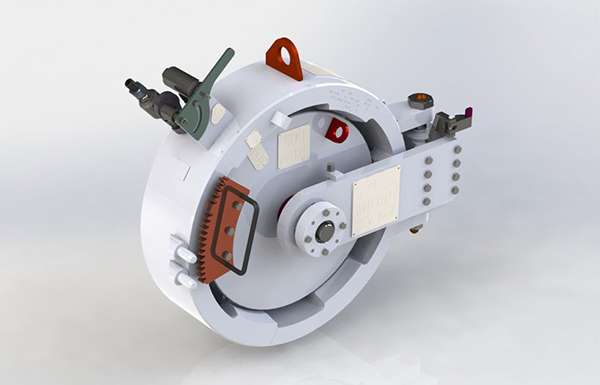

Затворы, задвижки, клапаны: различия и области применения

Рассматриваемые устройства выполняют практически идентичную задачу, но имеют несколько отличий. Примером назовем нижеприведенные моменты:

  1. Затворы служат для перекрытия потока, но могут также использоваться для временной регулировки. Производители не рекомендуют использовать затворы в качестве регулирующего механизма.
  2. Задвижки практически никогда не применяются для регулирования потока, что связано с конструктивными особенностями. Подобное устройство применяется исключительно для перекрытия потока.
  3. Клапана в основном выполняют функцию регулировки. Но в продаже есть и устройства, которые и перекрывают поток.

Задвижка и затворы регулируются вручную или от блока удаленного управления. А вот многие клапана работают в автоматическом режиме, конструкция срабатывает при определенных ситуациях. Кроме этого клапана зачастую имеют более компактную конструкцию.

Что такое затвор

Затвор дисковый

Затвор – специальный механизм, предназначенный для регулировки силы напора или полного его закрытия. Применяется подобное устройство при большом диаметре трубопровода. Наибольшее распространение получили дисковые затворы. Их особенность заключается в нижеприведенных моментах:

  1. Элемент конструкции, которые препятствует движению потока выполнен в виде диска, диаметр которого соответствует диаметру поперечного сечения.
  2. Открытие или закрытие запорного элемента проводится путем вращения вокруг оси. При этом элемент конструкции связан напрямую с рукояткой, но усилие может передаваться и через специальное устройство, которые упрощает поворот рукоятки при сильном давлении.
  3. Особенности конструкции определяют то, что она не может использоваться при сильном давлении в системе.

Область применения конструкции весьма обширна. Простота конструкции определяет ее высокую надежность. Устанавливают затворы в следующих системах:

  1. Водоснабжения.
  2. Теплоснабжения.
  3. Вентиляции и газоснабжения.
  4. При создании специальной среды, к примеру, для транспортировки бензина или абразивной среды.
  5. Система пожаротушения.

К достоинствам рассматриваемой конструкции отнесем нижеприведенные моменты:

  1. Малые размеры, а также относительно невысокий показатель веса.
  2. Простота ремонта, возможность быстрой замены основных элементов.
  3. Простота конструкции, малое число элементов.
  4. Возможность применения при большом диаметре трубы.

Однако есть и несколько существенных недостатков. Примером назовем то, что в положении открыто диск перекрывает часть прохода – это снижает пропускную способность конструкции. Небольшой крутящий момент определяет то, что нужно устанавливать специальную систему увеличения прилагаемой силы к рукоятке. Многие модели соответствуют классу герметичности «А». При проведении тестирования класс точности «А» дается в случае, когда при тесте не возникает течи. Тестирование должно проводится в соответствии с установленными стандартами.

Классификация рассматриваемых затворов

Ручной дисковый затвор

Есть довольно большое количество различных затворов. Различия заключаются в нижеприведенных моментах:

  1. Затвором может служить плоский диск или в виде линзовых поверхностей.
  2. Классификация проводится также по типу используемого материала при изготовлении. Чаще всего встречаются модели из чугуна или нержавеющей стали.
  3. Внутреннее пространство некоторых конструкций может быть отделано резиновыми вкладышами.

Конструкция управления схожа с той, что применяется при создании шаровых кранов. Некоторые модели имеют редуктор или маховик, которые способны увеличить прилагаемую силу к рукоятке.

Кроме этого основная классификация заключается в диаметральном размере проходного отверстия.

Что такое задвижка

Фланцевая задвижка

Задвижка – конструкция, которая способна перекрывать поток путем перемещения регулирующего элемента перпендикулярно трубопроводу. Данный тип регулирующего элемента пользуется высокой популярностью. Сложность конструкции заключается в преобразовании вращения в возвратно-поступательное движение. Большинство запорных элементов предназначено для систем с максимальным показателем давления 25 МПа, температура может достигать температуры 565 градусов Цельсия.

Область применения задвижек следующая:

  1. Система подачи воды и газа.
  2. Системы жилищно-коммунальных хозяйств.
  3. Нефтепроводы.

Достоинств у конструкции довольно много:

  1. Небольшая строительная длина.
  2. Относительно простая конструкция.
  3. Мало сопротивление, которое создается в открытом положении.
  4. Возможность применения в самых различных системах.

Тот момент, что в открытом состоянии проходное отверстие запорного механизма не создает дополнительное сопротивление. Поэтому чаще всего задвижка устанавливается в системе, в которой поток движется с высокой скоростью.

Недостатки у задвижек тоже есть:

  1. Значительное время, которое требуется на открытие и закрытие конструкции.
  2. Большая строительная высота. Как правило, высота задвижки превышает более чем в два раза показатель диаметрального размера.
  3. Наличие уплотнительных элементов, которые быстро изнашиваются. А вот с ремонтом возникают существенные проблемы.

Стоит учитывать, что область применения задвижек исключительно закрытие системы. Они не служат для регулирования расхода среды, так как большая скорость потока становится причиной деформации запорной пластины.

Классификация задвижек

Ручные фланцевые задвижки

Основной признак классификации заключается в типе запорного механизма. По данному критерию выделим следующие разновидности конструкции:

  1. Клиновые задвижки.
  2. Жесткий клин.
  3. Двухдисковый клин.
  4. Упругий клапан.
  5. Параллельная задвижка.
  6. Шиберная задвижка.
  7. Задвижка шлангового типа.

Каждая разновидность имеет свои достоинства и недостатки, которые следует учитывать.

Что такое клапан

Клапан задвижки

Клапан, в отличии от предыдущих типов конструкции, предназначен в большей степени для регулирования силы потока, а не его перекрытия. Их конструкция может существенно отличаться. Наиболее распространенными типами клапанов можно назвать:

  1. Регулирующий.
  2. Обратный.

Обратный клапан очень часто встречается в системе подачи воды. Он нужен для того, чтобы сбрасывать лишнее давление в системе. Что касается регулировочного клапана, то они могут устанавливаться для установки требуемого скорости движения потока. Кроме этого встречаются и запорно-регулирующие устройства, которые могут не только контролировать скорость потока, но и перекрывать его.

Классификация клапанов по конструктивным особенностям

Затворы, задвижки, клапаны: различия и области применения

Клапана могут классифицироваться по достаточно большому количеству признаков. При этом можно выделить следующие разновидности клапанов:

  1. Двухседельные и односедельные.
  2. Клеточные.
  3. Мембранные.
  4. Золотниковые.

Следует выбирать вариант исполнения клапана, который наиболее подходит под определенные эксплуатационные качества конкретной системы.
