Тёплый водяной пол уже давно является не предметом роскоши, а обыкновенным способом достижения высокого уровня комфорта и уюта в жилом помещении. При помощи такого пола можно не просто эффективно обогреть помещение, но ещё и исключить вредное воздействие на здоровье жильцов. Для обустройства в квартире или доме тёплого пола, понадобится произвести специальные расчёты. От качества выполнения этих расчётов будет зависеть эффективность установки.
Что понадобится для проведения расчёта

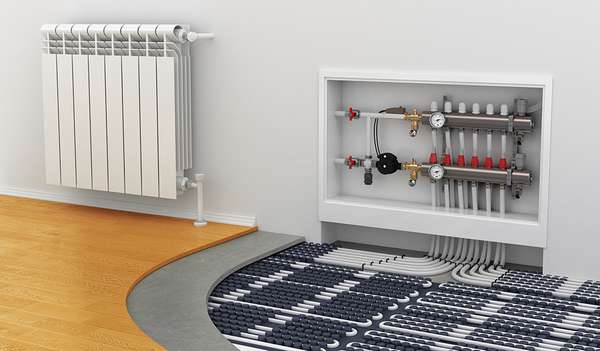

Тёплый водяной пол представляет собой усовершенствованную систему отопления, которая может быть как основным источником обогревания, так и вспомогательным. Их можно устанавливать как совместно с радиаторами, так и отдельно.
Для расчёта тёплого водяного пола понадобятся такие сведения, как тип помещения и его площадь. Для определения данных параметров можно воспользоваться планировкой дома, где указываются все необходимые сведения. Имеется также возможность воспользоваться таким способом, как проведение самостоятельных замеров помещения.
Имеется два способа монтажа тёплого пола в помещении. Первый способ называется настильным, и представляет он собой настил из разнообразных материалов (полистирол или древесина). Его достоинством является простота и высокая скорость монтажа. Второй вариант называется бетонным. Для его монтажа понадобится укладывать не только отопительные трубопроводы на пол, но ещё и укладывать утеплитель, а также заливать бетонную стяжку. В материале рассмотрим второй вариант монтажа тёплого пола.
Не исключением являются такие случаи, когда сооружение тёплого пола осуществляется без проведения расчётов, и в итоге такая конструкция является малоэффективной.
С чего начинается проведение расчётов
Производить расчёты тёплого пола следует с особой внимательностью. Если будут допущены недочёты в процессе эксплуатации пола, то исправить их можно будет только путем демонтажа стяжки. В зависимости от вида помещения температурные показатели рекомендуется принимать со следующими значениями:
- Для жилого помещения, куда относятся спальни, зал и кухня, температура составляет 29 градусов.
- Участки возле наружных стен – 35 градусов.
- Ванная – 33 градуса.
- Для напольного покрытия из паркета рекомендуется не превышать показатель температуры в 27 градусов.
Для монтажа системы отопления рекомендуется применять трубы трёх диаметров: 16 мм, 18 мм и 20 мм. Если планируется смонтировать установку из коротких труб, то для таких целей не понадобится мощный циркуляционный насос.
Как правильно рассчитывается длина трубы на тёплый пол
Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:
L=S/N*1,1,
где, S – площадь,
N – шаг,
1,1 – запас трубы, учитывающийся на повороты.
При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:
- При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
- При значении 15 см – 6,7 п.м.
- 20 см – 5 п.м.
- 25 см – 4 м.п.
Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.
Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.
Применяются такие показатели:
- Площадь комнаты составляет 10 кв. м.
- Метраж до коллектора 2 метра.
- Длина между трубами тёплого пола или шаг 15 см или 0,15 м.
Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.
Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.
Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:
- Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
- Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
- Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
- Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
- Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.
Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.
Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.
Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:
- Длина контура.
- Равномерность распределения нагрузки.
- Величина тепловой нагрузки.
Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.
Тёплый пол: можно ли использовать в качестве основной системы отопления
Чтобы выяснить, можно ли использовать систему отопления «теплый пол» в качестве единственного источника обогрева, необходимо провести черновые расчеты. Для проведения этих расчётов понадобится определить плотность теплового потока, который будет отдавать система «тёплый пол». Для определения плотности применяется формула:
g=Q/F,
где, Q – теплопотери в помещении,
F площадь пола, которую планируется соорудить.
Чтобы определить величину Q, понадобится учесть площадь всех окон, а также высоту потолков. Для определения величины F учитывается только тот участок пола, который будет покрываться отопительными трубопроводами.
Определить среднюю температуру теплоносителя можно по формуле:
∆T=(TR+TO)/2,
TR – значение температуры на участке входа в контур нагрева,
TO – показатель температуры, соответствующий участку выхода из нагревательного контура.
Вышеуказанные значения рекомендуется использовать в диапазоне от 30 до 55 градусов. На основании полученных значений g и ∆T производится выбор диаметра трубопровода, а также шаг при монтировании трубопровода. После этого определяется необходимая длина трубопровода для сооружения системы отопления. На основании чернового расчёта принимается решение рациональности применения системы отопления «тёплый пол», как единственного варианта обогрева помещения. Только при правильных расчётах и планировке расположения трубопроводов система отопления прослужит длительное время.
