Затвор дисковый фланцевый: где устанавливается, способы установки

Дисковый фланцевый затвор относится к разряду запирающей арматуры, которая используется в трубопроводах. Его отличие от других элементов системы заключается в конструкции – основной частью механизма является диск, при движении перекрывающий водяной поток. Дисковые затворы очень популярны из-за своего длительного срока эксплуатации, а также способности работать в агрессивных средах. Даже резиновый уплотнитель стойко переносит воздействие кислот и щелочей.

Преимущества устройства

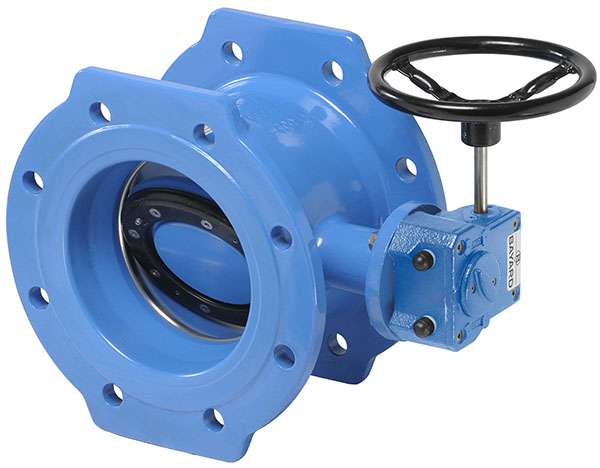

Затвор дисковый фланцевый

Дисковый фланцевый затвор применяется во многих сферах (трубопроводы, газопроводы, системы пожаротушения) из-за большого количества положительных качеств. Данная система безопасна и эффективна, обладает высокой надёжностью и качеством.

Основные преимущества:

  • Компактные размеры. Соответственно меньшая трата усилий во время монтажа.
  • Небольшой вес. Не создаёт проблем при транспортировке и установке изделия. Также оказывает меньшее воздействие на трубопровод в дальнейшем.
  • Для установки не требует большого пространства. Возможен монтаж в неудобных и стеснённых условиях.
  • Обеспечивает надёжное и герметичное перекрытие системы за короткий промежуток времени.
  • Простота конструкции. Не требует особенных знаний, достаточно только правильно произвести монтаж.
  • Относительная безопасность системы, так как отсутствует давление.
  • Длительный срок эксплуатации. При условиях проведения технического обслуживания и своевременного ремонта.
  • Доступная ценовая политика, которая становится более низкой с дальнейшим усовершенствованием системы.

Основным недостатком устройства является невозможность использования его в системах с высоким давлением. В остальном, дисковый фланцевый затвор полностью оправдывает затраченные на него средства. Не требует частого технического обслуживания, обладает простой конструкцией, что упрощает проведение ремонта.

Что необходимо знать при монтаже фланцевых затворов

дисковый фланцевый затвор

При установке дискового фланцевого затвора следует знать перечень основных правил:

  • Перед началом монтажа следует сверить диаметр фланцев и диаметр самого затвора. Эти две величины должны совпадать, разность диаметров может привести к некорректной работе системы и возникновению поломки.
  • Подготовительным периодом является тщательное удаление ржавчины, окалины и мусора с внутренней поверхности трубопровода. Это позволяет обеспечить лучшую сцепку системы. Также данный мусор может повредить манжету при эксплуатации.
  • Устанавливая любую разновидность дискового затвора, никогда не используют прокладки.
  • Начиная монтаж, следует немного приоткрыть диск затвора. При этом диск не должен пересечь линию корпуса устройства.
  • Во время затяжки болтов, которые соединяют фланцы и корпус, данную операцию следует производить равномерно. Иначе, неправильное затягивание может привести к повреждению резьбы или перекосу поверхности.
  • После монтажа устройства следует проверить его работоспособность. Диск должен свободно переходить из закрытого, в открытое положение, и наоборот.

Если соблюдать рекомендации, то система будет функционировать исправно в течение длительного промежутка времени.

Несколько вариантов монтажа

затвор дисковый фланцевый

Установка дисковых затворов не всегда происходит на открытом пространстве, поэтому следует знать различные варианты монтажа.

  • Приваривание монтажной вставки. Данный способ установки является самым безопасным и чаще всего используется специалистами. Между фланцами устанавливается специальная монтажная вставка, которая фиксирует конструкцию во время монтажа. Далее следует процесс приваривания фланцев к трубопроводу. После того, как фланцы надёжно закреплены, монтажную вставку удаляют, а на её место устанавливают дисковый затвор.
  • Приваривание готового трубопровода, с уже закреплённым затвором. Используется, если система не позволяет воспользоваться вышеописанным способом. Обрезки труб (не менее двух диаметров затвора) приваривают к фланцам. Затвор, посредством болтов, стягивают между фланцами в единую конструкцию. Все операции производятся согласно инструкции от производителя. Далее обрезки труб приваривают к основному трубопроводу. Неудобство заключается в большом количестве сварных швов.
  • Приварка фланцев с установленным затвором. Монтаж похож на первый способ, только вместо монтажной вставки используется дисковый затвор, наживлённый на болты. Следует помнить, что конструкцию нельзя затягивать полностью, так как после первоначальной приварки фланцев, затвор следует извлечь и произвести полную сварку. После чего можно осуществлять окончательный монтаж механизма. Данный метод требует определённых навыков, так как во время первоначального прихватывания фланцев, может пострадать седловой уплотнитель.

Выбирать один из вышеописанных методов следует исходя из ситуации и навыков бригады, которая занимается монтажом. Но основным критерием выбора является место, где будет расположен дисковый фланцевый затвор.

Где обыкновенно устанавливается дисковый затвор

затвор дисковый фланцевый

Чаще всего затворы монтируются в самом начале системы. Там, где при необходимости можно быстро перекрыть подачу воды, или любой другой эксплуатируемой среды. Установка данного элемента системы возможна и при ответвлениях трубопровода. Несколько затворов используется если трубопровод имеет большие масштабы. При установке затвора в любую систему, следует знать его технические характеристики. Мощность потока может быть очень большой, это приведёт к установке более подходящего оборудования.

Также дисковые затворы монтируют непосредственно перед потребителем. Это позволяет обеспечить быстроту отключения системы, в случае несоблюдения договорённостей потребителем. Ремонт и техническое обслуживание системы производится тем, кто устанавливает элемент.

Непосредственно на трубопроводе фланцы должны располагаться параллельно друг другу, на заранее определённом расстоянии. Между ними должен свободно проходить затвор. Такая установка обусловлена последующим удобством при техническом обслуживании и ремонте.

Если затворный элемент эксплуатируется в агрессивной среде, то его следует устанавливать под небольшим углом. Лучше всего горизонтально. Тогда не происходит засорение системы крупным мусором и другими веществами.

Дальнейшая эксплуатация устройства

фланцевый затвор

Правильная установка затвора, следуя инструкциям и рекомендациям, приведёт к повышению его срока эксплуатации и снизит процент неожиданных поломок. Помимо правильности установки также следует тщательно подбирать устройство. Дисковые затворы различной величины рассчитаны на определённый поток воды. Если не рассчитать параметры, то возникновение скорых и частых поломок неизбежно.

Открытие и закрытие затвора производится плавно, без приложения чрезмерных усилий. Для этого используют:

  • Рукоятки различной величины.
  • Редукторы.
  • Приводы.

Вся продукция должна поставляться в комплекте с затвором. Если осуществлять перекрытие системы резко, то это повышает вероятность возникновения гидравлического удара. Особенно это опасно в больших системах, где напор воды протекает в чрезмерных количествах.

Особое внимание механизму уделяют при резких перепадах температуры. В холодную пору на детали и корпус следует нанести тонкий слой специальной смазки, которая препятствует замерзанию и коррозии.

Техническое обслуживание, ремонт и хранение

затвор фланцевый

Техническое обслуживание затворов проводят не менее одного раза в полгода. Ремонтные работы – по результатам технического обслуживания, или при внезапной поломке.

Комплекс процедур начинается с внешнего осмотра изделия. При явных повреждения корпуса, сварных швов или фланцев, данные элементы должны быть заменены. Также следует обращать внимание на появление коррозии. Проблемные участки необходимо зачистить с помощью наждачной бумаги и обработать антикоррозийным веществом.

Основное внимание следует уделять качеству болтовых соединений. Обязательна подтяжка болтов и их замена, в случае повреждения резьбы. Подтяжку следует осуществлять согласно инструкции по эксплуатации изделия, которая поступает вместе с затвором от производителя.

Не менее чем один раз в год необходимо проверять качество седлового уплотнения. К частым поломкам данного элемента относятся:

  • Растрескивание основание. Происходит по причине природного износа материала. Требует немедленной замены.
  • Низкая эластичность уплотнения. Как и предыдущая проблема, низкая эластичность проявляется из-за износа. Отображается на работе устройства – затвор не полностью перекрывает эксплуатируемую среду. Такой материал не стоит оставлять на своём штатном месте, лучше заменить.
  • Отсутствие силиконовой смазки. Такое возможно из-за низкого качества смазки. Уплотнитель заменять не следует, достаточно нанести новый слой силикона.

По окончанию технического обслуживания в обязательном порядке проводят тестирование системы на герметичность. При низких показателях необходимо искать и устранять неисправность.

Хранение изделия обязательно должно происходить в тёплом помещении. Лучше всего использовать заводскую упаковку или плотный полиэтилен. Также может подойти одинарный слой промасленной бумаги. При продолжительном пребывании в сырой среде, на корпусе затвора возможно появление коррозии. От таких условий может пострадать целостность седлового уплотнения.
