Плюсы и минусы медных труб для водопровода + пошаговая инструкция по самостоятельному монтажу системы

Доброе время суток, дорогой читатель! В гражданском строительстве для устройства внутренних сетей водопровода в основном используют стальной или пластиковый трубный прокат. Медь многим кажется очень дорогой и её применение слишком непрактичным.

Но, те кто по-настоящему ценит своё здоровье и здоровье близких, стараются выбрать именно медные трубы для водопровода, так как они обладают антибактериальными свойствами (вредные организмы на меди просто не живут) и массой других достоинств, которых нет у ржавеющих стальных изделий и у искусственного пластика.

Характеристики материала

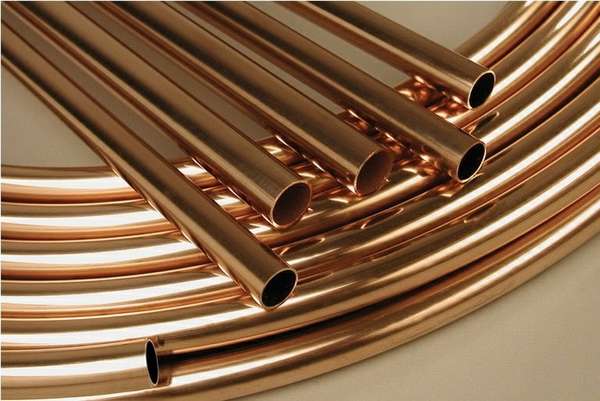

Медная труба для воды является разновидностью металлопроката из меди, представляющая собой полую заготовку длинной формы с круглым поперечным сечением и равномерной толщиной стенки. Выпускается в прутках длиной от 1 м до 6 м или бухтах по 15, 25 и 50 м. Диаметр изделий варьируется в пределах 6—267 мм, толщина стенки от 0,5 мм до 3 мм.

Несмотря на то, что медный трубный прокат обладает более тонкой стенкой, чем стальной, его внутренний диаметр имеет больший размер, поэтому он способен выдерживать такое же рабочее давление среды, что и стальная продукция с аналогичным наружным диаметром.

Технические характеристики медных труб зависят от свойств марки меди. Обычно при производстве используется чистая медь или её сплавы, в состав которых добавляется небольшое количество легирующих компонентов (М1р, М1ф).

Вид и количество примесей в сплавах оказывает существенное влияние на механические, технологические, механические и эксплуатационные характеристики труб. Добавление цинка, олова, железа и свинца повышают прочность, упругость и податливость к обработке материала, подкисление фосфором увеличивает коррозионностойкость данного металла. Для повышения механической стойкости и антифрикционных свойств используют алюминий и бериллий. Для устранения негативного воздействия нежелательных примесей в состав сплава вводят марганец.

Нормативные требования

Технические условия производства медного трубного проката толстостенного прессованного и холоднодеформированного регламентирует ГОСТ 617-2006, тянутого тонкостенного ГОСТ 11383-75. Высокую точность изготовления и отделки медной трубы определяет ГОСТ 26877-2008 Металлопродукция. Методы измерений отклонений формы. Марки первичной меди и сплавов должны соответствовать ГОСТу 859-2001.

Химический состав сплавов, сортамент, технические требования, маркировку, правила приёмки, контроля и испытаний устанавливает ГОСТ Р 52318-2005.

Производство

Для сооружения трубопроводов водоснабжения и отопления применяют бесшовные изделия из меди. Они изготавливаются по трём технологиям:

• холодная прокатка — деформация заготовки металла происходит при прохождении между вращающимися валками. Сквозное отверстие создаётся способом прошивки. Затем гильза калибруется до нужных размеров,
• холодное волочение — основан на протягивании заготовки через волочильный инструмент (волоку) со специальным каналом, сужающимся по длине. В процессе волочения металл обжимается до необходимых геометрических параметров и вытягивается по длине,
• горячее прессование получение трубы методом экструзии (выдавливания)через выходное отверстие матрицы.

При промышленном производстве может применяться одна из этих технологий или их комбинация. Состав оборудования и технологические операции могут иметь некоторые различия, но основной процесс изготовления всегда состоит из следующих этапов:

• подготовки заготовки,
• холодной прокатки или волочения, либо горячего прессования,
• термообработки,
• смазки труб и инструмента,
• обработки готовых и промежуточных изделий,
• резки на мерные части или намотки в бухты,
• контроля качества готовой продукции.

Монтаж

При устройстве медного водопровода необходимо учитывать одну из главных особенностей изделий из меди — их пластичность. Она упрощает монтажные работы, так как даёт возможность изгибать трубные изделия и придавать конструкции нужную конфигурацию.

Однако такие пластичные трубопроводы могут прогибаться со временем. Чтобы избежать такого вида деформации следует хорошо закреплять линии водопровода с помощью опор или установки специальных крепёжных элементов (кронштейнов). Если трубопровод углубляется в материал стен, то рекомендуется использовать медные трубки в ПВХ оболочке. Она выполняет одновременно две функции: теплоизоляции и антикоррозийной защиты, не позволяя портиться ни трубопроводу, ни штукатурке.

Срок службы

При правильном обслуживании срок эксплуатации разводок воды из медных труб составляет не менее 50 лет.

Плюсы и минусы медных труб

Трубный прокат из меди обладает следующими преимуществами:

• высокой прочностью и износостойкостью,
• стойкостью к коррозии и воздействию ультрафиолетового излучения,
• высокими показателями пластичности. Трубы хорошо гнуться, что позволяет собирать конструкции без использования фитингов,
• стойкостью к резким температурным перепадам и колебаниям давления,
• морозостойкостью. Трубы не разрушаются после замораживания,
• привлекательным внешним видом,
• долговечностью,
• инертностью по отношению к агрессивным средам,
• термостойкостью,
• газонепроницаемостью,
• экологической чистотой. Медные сплавы не выделяют токсичных веществ и стабильны к окислению,
• антибактериальным свойством,
• легким весом, удобством монтажа и транспортировки,
• про прохождении потоков воды не происходит образование наростов на внутренних стенках.

К недостаткам применения медных труб для устройства водопровода можно отнести:

• достаточно высокую стоимость,
• высокую электропроводность,
• сложность совмещения с другими видами труб (пластиковыми, стальными, алюминиевыми),
• при соединении деталей трубопровода требуется наличие специального оборудования (газовой горелки или паяльника) и определённых навыков.

Виды

Медная труба выпускается двух видов:

• оттожённая — прошедшая термическую обработку (отжигу). Заготовка подвергается нагреву до 550°С 650°С в течение 60 90 минут, а затем постепенному остыванию (отпуску), в результате чего приобретает эластичность, устойчивость к повышенной влажности, резким перепадам температур и давления,
• неотожжённая — более прочная, но менее эластичная.

В качестве теплоизоляции и для предотвращения появления конденсата на внешней поверхности изделия могут покрываться полимерной оболочкой.

Что лучше трубы из меди или полипропиленовые

Для объективного сравнения рассмотрим базовые показатели обоих видов материалов, характерные для всех водопроводных труб:

1. Эксплуатационные свойства. Медь в отличие от полимерных материалов не подвержена разрушающему воздействию хлорированной водопроводной воды. Хлор — это сильный окислитель, который разъедает пластик, а на внутренних поверхностях медных труб образует тонкий защитный слой — патину, значительно увеличивающую срок их службы. Губительным для пластика является ультрафиолетовое излучение и минусовые температуры, медь же устойчива к воздействию солнечных лучей, при понижении температуры её стенки расширяются без потери целостности.
2. Надёжность системы. Места соединения элементов пластикового трубопровода менее надёжны, чем медного.
3. Срок эксплуатации. Медные и полипропиленовые трубопроводы могут эксплуатироваться не менее 50 лет.
4. Цена. Стоимость изделий из меди велика, это обусловлено высокой стоимостью первичной меди и трудоёмкостью производственного процесса. Конечно, полипропиленовые трубы стоят в несколько раз дешевле. Но, при сборке водопроводных систем требуются полипропиленовые фитинги, стоимость которых на много больше медной фасонины. Кроме того, для пластиковых трубопроводов требуются дополнительные элементы, увеличивающие их надежность. В результате получается, что себестоимость медного водопровода в целом ниже, чем пластикового.

Советы по выбору

Неотожжённый прокат из меди выпускается мерными отрезками, и если необходимо сделать протяженную и сложную разводку с небольшим количеством стыков, то лучше выбирать практичные бухты водопроводных медных труб отожженных того же диаметра и близких по цене. Рабочие качества системы при правильной сборке не пострадают.

Примерная цена

Стоимость медных труб зависит от следующих параметров:

• размеров. Чем диаметр больше – тем изделие дороже,
• фирмы изготовителя. Продукция из европейских стран дороже аналогов российского производства на 15-20%.

Медный трубный прокат — самый дорогой из всего ассортимента материалов для устройства инженерных сетей. Например, при диаметре 15 мм и толщине стенки 1 мм цена погонного метра составит 250 — 300 рублей.

Способы соединения

Монтаж данных изделий можно осуществить двумя способами: резьбовым соединением или с помощью пайки. Медь и образованные на её основе сплавы можно соединять как высокотемпературной, так и низкотемпературной пайкой.

Для систем водоснабжения в основном используется низкотемпературная пайка с применением различных припоев, за исключением свинцово — оловянных. Они содержат в своём составе большую долю свинца, который нельзя использовать для пайки трубопроводов питьевой воды. Для сборки таких систем лучше выбирать оловянно — медные или серебросодержащие припои. Они создают шов хорошего качества и отвечают всем требованиям по прочности, надёжности и долговечности водопроводных систем. В качестве флюса можно взять канифольно — вазелиновую пасту, в состав которой входит канифоль, хлористый цинк и технический вазелин. Она имеет удобную для нанесения пастообразную консистенцию.

Монтаж медных труб для водопровода

Прежде, чем приступить к работе, нужно составить схему будущей сантехнической конструкции и на её основе выполнить расчёт метража трубного проката и количества соединительных элементов(пресс-муфт, тройников, отводов, переходников и др.)

Необходимые инструменты и материалы

Для выполнения монтажа трубного проката из сплава меди нужно подготовить комплект инструментов, состоящий из:

• ножовки по металлу или трубореза,
• пассатижей,
• ручного калибратора,
• гаечных ключей или газовой горелки (для прогрева участка труб при соединении деталей пайкой),
• напильника.

Для стыковки отрезков труб в зависимости от выбранного способа соединения, потребуются следующие материалы:

• фитинги,
• ФУМ — лента для герметизации стыков разъёмных фитингов,
• припой и флюс (в случае пайки изделий).

Меры предосторожности

Пайка медных изделий осуществляется при их нагреве до высоких температур, поэтому при работе необходимо надевать защитную спецодежду и использовать огнезащитный экран.

С соединяемых деталей в зоне контакта необходимо удалить резиновые или пластмассовые оплётки. У устанавливаемых кранов должен быть выкручен вентиль, чтобы не расплавились уплотнительные кольца.  При проведении пайки медных изделий в уже смонтированной трубопроводной системе, следует открыть все запорную арматуру, чтобы уровень давления в трубах не превысил допустимых значений из-за нагрева некоторых участков.

Ход работ

Стыковку отрезков труб с помощью фитингов выполняют в следующей последовательности:

• отрезать секции труб необходимого размера,
• если водопровод собирается из медных труб с ПВХ — изоляцией, то на концах изделий этот слой следует снять,
• линию среза зачистить с помощью напильника от заусениц,
• снять фаску,
• надеть на подготовленную деталь поочерёдно накидную гайку и обжимное кольцо,
• состыковать фитинг с гайкой и затянуть резьбу сначала рукой, а затем с помощью ключа,
• в местах, где выполняется установка переходного фитинга с медной трубы на стальную, герметичность стыков обеспечивают применением ФУМ — ленты.

При соединении труб пайкой своими руками нужно соблюдать меры предосторожности, описанные выше, и обладать определёнными навыками. Процесс подготовки и сама пайка включает в себя следующие действия:

• резка необходимых отрезков труб с помощью трубореза или ножовки по металлу,
• удаление на их концах теплоизоляционного слоя (если имеется) и образовавшихся заусениц,
• удаление в зоне пайки оксидной пленки мелкой абразивной шкуркой,
• ошкуривание фитинга,
• промазка флюсом наружной поверхности деталей,
• вставка конца трубы в фитинг таким образом, чтобы между деталями оставался зазор не более 0,4 мм,
• прогрев зоны контакта элементов газовой горелки(на фото ниже),

• вставка припоя в зазор между фитингом и концом медной трубы,
• пайка шва,
• промывка системы от частичек флюса.

Процесс пайки медного трубного проката можно посмотреть на видео:

Особенности монтажа

Монтаж с помощью пайки образует неразъёмные соединения, которые не нуждаются в обслуживании и считаются наиболее надёжными в эксплуатации. Но, чтобы паять медный водопровод необходимо обладать достаточным опытом такого вида работ и соответствующими знаниями. Начинающие мастера могут воспользоваться следующими рекомендациями:

• очистку медных изделий нельзя выполнять с помощью, абразивных чистящих средств, крупнозернистой наждачной бумаги или металлической щётки, так как они царапают медь. Глубокие царапины на поверхности мешают выполнению паяного соединения,
• флюс является достаточно агрессивным веществом, обладающим высокой химической активностью. Наносить его нужно тонким слоем, используя кисточку. Если не поверхности появились излишки, по окончании процесса стыковки деталей, то их нужно тут же удалить,
• прогревать зону контакта следует достаточно, но не чрезмерно, так чтобы не допустить плавление металла. Сам припой не должен подлежать прогреву. Его следует приложить к нагретой поверхности детали — если он начал плавиться, то можно начинать пайку,
• сгибать трубы нужно так, чтобы не допустить заломов и перекручивания,
• монтаж медных изделий должен осуществляться впереди алюминиевых или стальных участков по направлению потока воды, чтобы предотвратить быструю коррозию последних,
• для перехода с медных труб на секции из других металлов рекомендуется использовать фитинги из латуни, бронзы или нержавеющей стали.

Заключение

Медный трубный прокат с непревзойдёнными эксплуатационными качествами является лучшим вариантом для сооружения систем водоснабжения и отопления. Он способен работать в безаварийном режиме несколько десятков лет. Подписывайтесь на наш канал, делитесь своими идеями с нами и со своими друзьями в социальных сетях.
