Схема системы водоснабжения населенного пункта

Каждый населенный пункт нуждается в качественных и правильно спланированных водозаборных сооружениях, которые бы обеспечили водой всех местных жителей. Подобные очистные сооружения предназначены для проведения первоначальний очистки воды, набранной из первичного источника, после чего транспортирует ее в место потребления или хранения. Станции ХВО устанавливаются для улучшения первоначальных качеств воды и очистки таковой. За транспортировку и подачу воды отвечают водопроводные сети и водоотводы. Для хранения очищенной воды используются различные резервуары.

Так же в комплектацию подобных систем входят устройства для охлаждения и очистки. Стоит отметить, что в них включены, в том числе и устройства, отвечающие за очистку сточных вод. Все эти компоненты работают не прекращая, ежеминутно добывая и очищая воду. Именно поэтому каждый из этих элементов должен четко выполнять возложенные на него задачи, дабы весь механизм работал непрерывно и слаженно.

Классификация основных устройств

классификация

В современном быту человек встречает каждый день множество различных систем водоснабжения. Большинство из них подразделяются  на определенные виды, исходя из таких признаков:

  1. Опираясь на способ разделения воды и способ транспортировки. Их можно разделить также на комбинированные, децентрализованные и централизованные.
  2. Основываясь на разновидностях обсуживаемых сооружений. Встречаются железнодорожные, сельскохозяйственные, промышленные, поселковые и городские.
  3. Опираясь на объем используемой жидкости на предприятиях. Подразделяются на комбинированные, продувные, полузамкнутые, замкнутые, оборотные и с использованием воды.
  4. Базируясь на показателях подачи жидкости. Выделяют комбинированные, напорные и самотечные.
  5. Сформированные по территориальному признаку. Могут быть внутриплощадочными, внеплощадочными, способными обслуживать одновременно несколько объектов, районные, групповые и местные.
  6. Исходя из источников природного происхождения. Встречаются устройства смешанного питания, которые выкачивают воду из источников подземного происхождения и те, которые берут жидкость из поверхностных источников.
  7. По назначению. Встречаются сельскохозяйственные, производственные и противопожарные. При этом они одновременно могут быть объединенными и самостоятельными. Первый вид устройств встречается в случае, если это выгодно с экономической точки зрения, или к воде предъявлены определенные требования касательно ее качества.

Основные схемы и водоснабжения

Первый вариант

Схема системы водоснабжения населенного пункта

К первому типу схем относятся те, в основе которых лежит использование поверхностных источников. Из имеющегося источника вода забирается внутрь очистной системы при помощи одной из установленных станций. После обеззараживания и очистки жидкость попадает в заранее подготовленные резервуары. После этого при помощи насосов вода будет поставляться потребителям по системе трубопроводов. В течение суток подача воды будет не равномерной, если речь идет о городском водоснабжении, ведь ночью воду практически никто не использует, в отличие от раннего утра и позднего вечера. Если информация касается крупных предприятий, то после смен потребление воды практически равное нулю, в отличие от дневного времени. Стабильность работы подобных устройств обусловлено правильным проектированием, которое позволяет добиться равномерной производительности. Подъемные насосы второго уровня проектируются с учетом возможных изменений показателя производительности в течение суток. В этом случае объем подаваемой жидкости должен приблизительно равняться ее расходу.

Производительность

Показатели касательно производительности насосных устройств первого подъема должны быть больше минимальной отметки и одновременно меньше максимального показателя, относящегося к производительности насосов второго подъема. Станции насосов, относящиеся ко второму подъему в часы спокойствия (минимальной потребительской активности), поступают в очистные сооружения путем накапливания жидкости в отстойниках (резервуарах). В те часы, когда наблюдается максимальная потребительская активность среди населения, используется та жидкость, находящаяся в резервуарах, которые, по сути, являются регулирующими емкостями. Там же находится жидкость, используемая для личных нужд самих станций и случаев, где необходимо тушение пожаров.

Для регулирования расходов второго подъема и уровнем потребления используются водонапорные башни. Они представлены в виде специальных утепленных резервуаров, которые находятся на поверхности земли на специальных конструкциях – стволах. Высота будет напрямую зависеть от мощности необходимого для населения объема. Комплектация систем водоснабжения будет напрямую зависеть от типа источников водоснабжения и качества жидкости, содержащейся в нем. В случае необходимости некоторые элементы могут объединяться, а в некоторых может отсутствовать такая необходимость.

Второй вариант

Схема системы водоснабжения населенного пункта

Ко второму типу можно отнести схемы, которые предусматривают использование подземных источников. Для попадания жидкости внутрь системы используются колодцы трубчатого типа, в которых находятся насосы. В большинстве случаев устройство первого подъема совмещено с основным водопроводным сооружением, при этом очистных сооружений и вовсе нет. Но этот вариант возможен только в том случае, если качество подземных вод надлежащего уровня. Для достижения большего уровня безопасности, в каждой системе имеется несколько однотипных сооружений, том числе и резервное механическое и насосное оборудование. На большинстве схемах указываются лишь основное оборудование. Только таким образом можно добиться беспрерывной подачи очищенной жидкости потребителям.

Распределительные устройства и камеры переключения находятся между основными установками. Они отвечают за своевременное отключение и включение дополнительных устройств, оборудования и насосов. Также производится установка смотровых колодцев, которые позволяют отключать отдельные участки, находящиеся в общей сети и гидранты, которые используются во время пожаров. Для пересечения водопроводной системы мостов, автомобильных магистралей, железнодорожных путей и оврагов используется особая система прокладки труб, монтаж которых производится на дно глубоких траншей.

Основные источники

В этом случае могут быть использованы моря, озера, реки и некоторые подземные водоемы. Места расположения сооружений станции первого подъема и водозабора устанавливаются исключительно основываясь на санитарных показателях, таким образом, используя исключительно чистую воду. Если забор производится из реки, то используется тот же уровень, что и прохождение течения. При использовании подземных источников добиться наиболее высокого уровня воды (ее чистоты), можно путем использования подземных источников, которые расположены в нижних водоносных слоях. Это позволяет обустраивать систему в пределах пункта водоснабжения, чего нельзя делать при использовании рек и водоемов.

Такие системы можно обустраивать как вдалеке от населенных пунктов, так и в непосредственной близости от них. В первом случае возможно совмещение станций подъема первого и второго типа при условии, что они находятся в одном сооружении. Стоит обратить внимание, что речь идет не только об определенном объеме воды, который понадобится населению в течение суток, но и об определенном давлении – свободный напор подачи воды. За этот показатель отвечает вторая станция подъема и присутствующая поблизости водонапорная башня, которая используется в часы максимального потребления. Для сокращения высотности водонапорной башни возможна ее установка на возвышенной местности.

Практическое значение

Схема системы водоснабжения населенного пункта

В случае, если особой очистки вода не требует, можно существенно упростить общую систему водоснабжения. Теряется необходимость в присутствии не только очистных сооружений, но и дополнительных резервуарах и насосах второго подъема. От типа местности будет зависеть используемая схема водоснабжения. Если речь идет о горной местности, где источники чистой воды находятся на более высоком уровне, нежели населенные пункты, то вода будет пускаться на самотек, так как насосная станция или оборудование не понадобится. Районные и групповые водопроводы имеют важное практическое значение, при котором водоснабжение производится одновременно нескольких объектов (возможно различного назначения). Это дает возможность существенно сэкономить, так как обслуживание только одной системы в разы дешевле, чем одновременно нескольких. Стоит обратить внимание, что в этом случае надежность системы также будет выше.

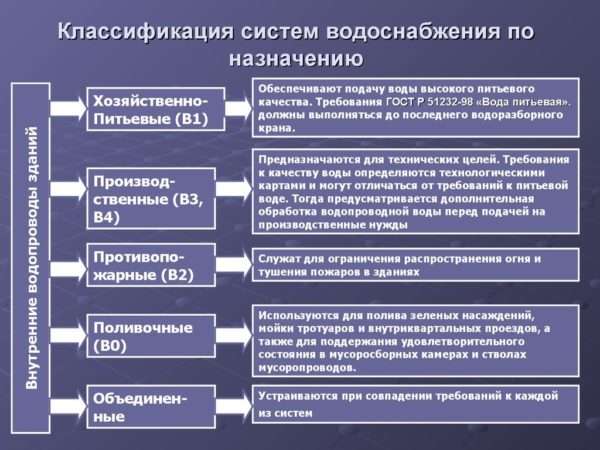

Классификация систем водоснабжения

система водоснабжения

Все типы систем водоснабжения, которые используются в практических целях, можно классифицировать таким образом:

  1. Исходя из назначения, системы подразделяются на: общие системы, снабжения железнодорожного транспорта, металлургических предприятий, электростанций, комбинатов химического назначения, производственные, сельскохозяйственные и коммунальные.
  2. Исходя из целевого назначения разделяют на: противопожарные, поливочные, производственно-хозяйственные, противопожарно-хозяйственные и хозяйственно-питьевые.
  3. Основываясь на типе используемых источников природного происхождения, делят системы на:
  • смешанные,
  • те, для которых используются артезианские источники,
  • поверхностные (местные озера и реки).
  1. Исходя из способов подачи жидкости, делятся на гравитационные и те, при которых используются насосы для перекачки воды.

Всех их можно отнести к нескольким категориям, таким как производственные цели и питьевые (хозяйственные) нужды.

Категории

система водоснабжения кафе

В зависимости от требований и прямого назначения, которые выдвигаются самими потребителями, возможна самостоятельная установка подобных систем, при этом все будет зависеть от экономических условий и желаемого качества воды. Для городов создается единая противопожарная и хозяйственная система, которая размещается на территории города. Если речь идет о промышленниках, для которых степень очистки воды особой роли не играет, возможна установка водопроводов производственного типа. Если неподалеку находятся несколько предприятий одного типа, то возможно использование системы объединенного типа. В каждом городе присутствует несколько небольших предприятий, которые не нуждаются в очищенной воде, но ради которых не имеет смысла проводить отдельную систему (низкий уровень потребления). В этом случае они подключаются к общей системе и используют очищенную воду наравне с остальным населением.
