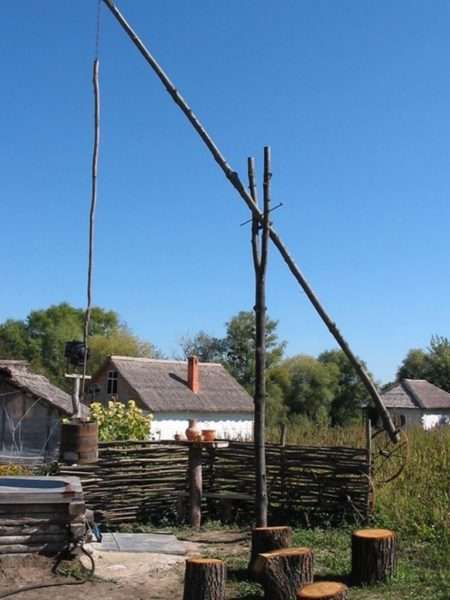

Использование древнего способа подъема воды на поверхность при помощи рычага и противовеса и сегодня часто используется в виде традиционных колодцев-журвлей, где на высокой опоре установлено коромысло с грузом на одном конце и шестом с цепью на другом. Такие конструкции постепенно уходят в прошлое, ведь традиция иметь на подворье колодец-журавль активно вытесняется более прогрессивными технологиями – скважинами, или центральным водопроводом. Хотя как показывает практика именно такой самобытный колодец и привлекает многих для постройки на своем подворье
Особенности конструкции
Идея использования балансира для установки рядом с колодцем, нашла свое отражение в культуре многих народов, и сейчас подобные конструкции встречаются не только в Европе, но и в Азии, и в Африке. Простота конструкции дает возможность существенно облегчить процесс подъема воды и использовать такой колодец даже для систематического полива земли. Конечно, подъем небольшого количества воды емкостью 10-12 литров с глубины 3-6 метров при помощи рычага с противовесом не обладает большой производительностью, но с другой стороны это наиболее простой способ получить воду из источника с минимальным количеством затрат сил.
Простота конструкции дают возможность использовать подручные средства или даже уже имеющиеся деревья в качестве опоры, а вот в остальном колодец состоит из следующих частей:
- Коромысло,
- Шест,
- Дополнительная цепь или трос,
- Груз балансира,
- Опора для балансира,
- Оборудованный колодец.
Увы, для большинства местностей, где водоносный горизонт залегает на глубине больше 8 метров, такое сооружение будет практически бесполезным, разве что кроме случая, когда высота опоры будет порядка 8 метров, а ширина сруба колодца не меньше 3 метров. А вот для остальных местностей, где водоносный горизонт залегает на глубине 3-6 метров такой вариант оснащения колодца вполне реальный.
Но все-таки, прежде чем приступить к постройке конструкции следует провести предварительные расчеты и составить план строительных работ, все-таки оборудование такого колодца требует большой площади для размещения всех элементов.
Расчет основных частей колодца
При постройке такого сооружения наиболее важным моментом выступает правильный расчет подъемного рычага, ведь неправильные расчеты потребуют в лучшем случае простой переделки всех элементов, а в худшем так и останутся декоративным атрибутом усадьбы.
Первым показателем, необходимым для расчетов выступает глубина колодца до дна, где расположен галечный слой.
Вторым расчетным показателем выступают расчетные линейные размеры рычага – слишком большой рычаг требует не только более высокой опоры, но и необходимости более широкой горловины самого колодца. При этом следует учитывать, что несмотря на большой рычаг груз противовеса даже на такой вес, как 10-литровое оцинкованное ведро потребуется не менее чем 30 кг.
Примером может служить расчет колодца глубиной 10 метров. Для такого колодца необходимо поднять ось коромысла на высоту 5,8-5,6 метров. Длина же самого коромысла составляет также 10 метров, как и глубина до дна при этом длинное плече рычага будет составлять около 7,5 метров, а короткое с противовесом в 30 кг не меньше 2,5 метров.
Для строительства колодца понадобится бетонные кольца диаметром 1,2 метра, высотой 1 метр – 11 штук. Такое количество необходимо для установки на глубину 10 метров и устройства оголовка.
Площадка для строительства колодца берется размером 10*10 метров, этого достаточно, чтобы вначале разместить все необходимые материалы и инструменты, а дальше оборудовать место для установки опоры с рычагом.
Расчет глубины залегания грунтовых вод проводится путем изучения глубин близлежащих источников – в радиусе 100 метров вокруг площадки рекомендуется измерить глубину всех колодцев, чтобы определить среднюю величину глубины залегания водоносного горизонта.
Оформление колодца чтобы придать ему красивый внешний вид следует отложить на более поздний срок, поскольку главной задачей стоит поиск воды и устройство непосредственно самой шахты, что по сравнению с декорированием намного более важная задача. Однако даже на этапе расчетов можно определить, каким образом будет оформлен оголовок, сколько нужно материалов для сооружения сруба и как будет оформлен рычаг, опора и крышка колодца.
Строительство колодца
Приступая к работам по отрывке шахты под колодец необходимо, прежде всего позаботится о технике безопасности – рытье котлована такой глубины должно проводится с соблюдением правил техники безопасности, одним из которых должно быть наличие страховочной веревки и не менее двух человек на поверхности земли для экстренного подъема человека с глубины.
Для начала проводится очистка площадки, установка первого кольца с перфорированными стенками на место отрывки. Далее проводится постепенное углубление шахты с таким расчетом, чтобы кольцо постепенно осаживалось в шахту. После того как кольцо будет спущено на всю высоту до уровня земли на него, одевают второе кольцо и фиксируют в бетонном замке. Физзслотс казино Постепенно углубляясь, так устанавливают и все оставшиеся кольца. После установки всех колец, включая верхнее, из объема колодца выкачивается вся вода, и дно устилается галькой.
Наиболее благоприятным временем года для отрывки колодца является середина лета – начало осени до наступления сезона дождей. Это самый благоприятный период не только для отрывки колодца, в плане сухой погоды, но и определения самого низкого уровня водоносного горизонта.
После наполнения колодца водой определяют его суточный дебет и приступают к разметке площадки для установки опоры. Для столба опоры обычно используется бревно или дубовый брус с сечением 250*250 мм. Необходимый по длине брус обрабатывается антисептиком, а часть которая будет закапываться в землю дополнительно просмаливается и обрабатывается битумной мастикой. Важно чтобы в качестве опоры было отобрано здоровое дерево без гнили и мест повреждения.
В верхней части опоры делается выборка на глубину 30-35 см, ширина выборки должна быть на2-3 см шире чем размер коромысла. Само коромысло после разметки обрабатывается наждачной бумагой от заноз, далее подгоняется по месту с опорой и просверливается отверстие под центральную ось. Ось рекомендуется сделать из нержавеющей стали с резьбой на концах для фиксации.
Перед установкой всю конструкцию собирают и проверяют на поверхности земли в горизонтальном положении. Далее в отрытый котлован устанавливается опора и фиксируется дополнительными подпорками. При помощи лестницы устанавливается коромысло. Для легкого хода ось смазывается. За длинную сторону коромысла временно цепляется веревка и проверяется работа без противовеса.
После установки шеста и цепи на коромысло, необходимо установить груз противовеса. Груз рекомендуется делать составным из нескольких небольших грузов, чтобы была возможность регулировать плавность работы журавля.
На конец шеста рекомендуется при помощи хомутов и болтов установить цепь большой длины – эта даст возможность отрегулировать нужную длину отрезка. Крепление ведра можно сделать постоянным, а можно и предусмотреть на конце отрезка цепи карабин для снятия ведра.
Художественное оформление сруба рекомендуется сделать сразу в комплексе с крышкой венца, а вот сам журавль можно оформить и позже.
