Схема подключения водонагревателя к водопроводу: как все сделать самостоятельно

Индивидуальное отопление в загородном доме – это не только теплые радиаторы, но и возможность организовать ГВС (горячее водоснабжение). Лучше всего это сделать при помощи газового или электрического водонагревателя, подключенного к водопроводу. При этом схема подключения водонагревателя к водопроводу должна учитывать подсоединение, тип устройства, место установки бойлера, и другие характеристики узлов и агрегатов. Все требования к схеме и оборудованию подчиняются общим правилам монтажа электроводонагревателя, подключаемого к системе водоснабжения.

Разновидности бойлеров

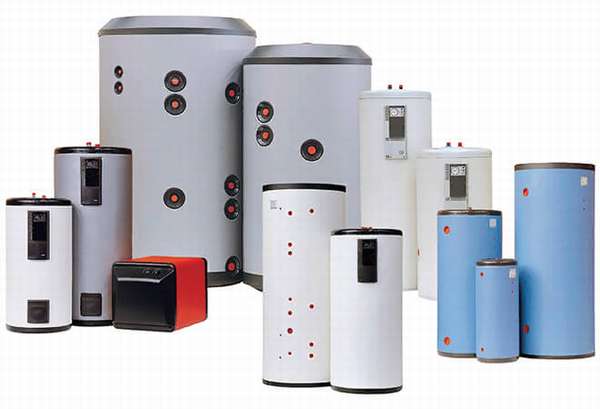

разновидности бойлеров

Варианты конструкций бойлеров классифицируются по типу энергии (электроводонагреватель и газовый бойлер), по типу крепления (настенный или напольный) и по принципу действия (проточный или накопительный водонагреватель).

  1. Газовое оборудование обойдется семейному бюджету дешевле, но для того, чтобы подсоединить такое оборудование в частном доме, необходимо получить пакет разрешительных документов, а также прибегнуть к услугам газовой службы для монтажа бойлера к водопроводу, так как своими руками газовое оборудование монтировать нельзя. По этой причине подключение электрических бойлеров к водопроводу предпочтительнее, хотя их работа в сети обойдется дороже,
  2. Накопительный бойлер имеет большие габариты из-за накопительного резервуара, обязательно присутствующего в конструкции. Зато потребление электрической энергии у него гораздо ниже, так как ТЭН включается периодически, поддерживая заданную температуру в баке. Из отрицательных сторон можно выделить инерционность – нужно ждать, когда нагреется очередная порция воды в баке, чтобы воспользоваться ею. Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность. Высокое энергопотребление – существенный недостаток этих моделей,
  3. Настенный бойлер – самый распространенный вариант, так как позволяет экономить место в помещении. Напольный электронагреватель монтируют, если емкость резервуара достаточно большая – от 200 литров и выше.

Чтобы подключить бойлер к водопроводу в квартире, нужно иметь под рукой все необходимые инструменты и материалы:

  1. Линейка металлическая, или пятиметровая рулетка,
  2. Перфоратор или ударную электродрель, шуруповерт, гаечные и разводные ключи,
  3. Метизы и хомуты с кронштейнами, чтобы закрепить корпус бойлера на стене,
  4. Фитинги для соединения с трубами и арматурой, собственно краны, вентили, обратные, предохранительные и перепускные клапаны,
  5. Лента-фум, пакля и/или герметик для уплотнения соединений,
  6. Гибкие армированные шланги для подключения входа к водопроводу и выхода бойлера в систему ГВС.

инструменты для подключения бойлера

Как подключить бойлер к водопроводу

Предохранительный обратный клапан – неотъемлемая часть схемы, так как он предотвращает возможность обратного гидравлического удара при отсутствии напора воды в емкости, не давая воде вытечь из бака. Кроме того, предохранительный клапан сбрасывает излишки воды в систему канализации через специальный дренаж.

Предохранительный обратный клапан для бойлера

Входной патрубок для обеспечения водоснабжением водонагревателя покрашен в синий цвет, чтобы не перепутать с горячей трубой. На холодный устанавливают предохранительный клапан перед тем, как подключить воду. Дальнейшую трубную разводку осуществляют полипропиленовыми, металлопластиковыми или стальными трубами с возможностью переходов через гибкие шланги. Группа безопасности (обратный и предохранительный клапан, воздухоотводчик, манометр) отвечает за безаварийную работу нагревателя, поэтому приобретайте коллектор с комплектом группы безопасности известных брендов.

Группа безопасности для бойлера

Перед тем, как установить водонагреватель в доме или в квартире своими руками, изучите последовательность технологических операций по монтажу деталей в трубопроводе от входного патрубка и дальше:

  1. Врезается тройник,
  2. После него врезается шаровый вентиль для слива воды. Вентиль подключается к основному входу тройника,
  3. Подсоединяется предохранительный клапан с отводом в систему канализации дома или квартиры,
  4. Устанавливается запорная арматура для отключения бойлера,
  5. Далее продолжается центральная трубная разводка.

Перечень операций является основным, но подключить водонагреватель к системе водоснабжения можно разными способами, поэтому работа может быть расширена за счет следующих операций:

  1. Установка редуктора для понижения давления до нормативного значения согласно техпаспорту бойлера,
  2. Врезка фильтра тонкой очистки (если состав воды в трубопроводе не соответствует требованиям СЭС). Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей,

После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Первый шаг – врезка запорного вентиля на горячий патрубок, чтобы при ремонте или аварии бойлер можно было безопасно отключить. Запорная арматура сопрягается с гибким армированным шлангом высокого давления для отведения горячей воды.

монтаж бойлера в частном доме

В загородных домах с автономным водоснабжением горячую воду необходимо подводить ко всем точкам водоразбора (ванная комната, душ, кухня, баня или сауна, бассейн), поэтому на практике применяют усложненные схемы разводки с ответвлениями от центрального трубопровода ГВС. Для подобных схем устанавливают более мощные и объемные бойлеры и насосы, монтируют автоматическую систему управления и контроля за параметрами горячей воды. Схема монтажа таких систем имеет свои нюансы: выбор места для монтажа бойлера основывается на равноудаленном нахождении агрегата от всех точек водоразбора.

Технология подключения проточного водонагревателя

Монтаж узлов и деталей схемы производится в таком порядке:

  1. На магистрали ХВС и ГВС устанавливаются тройники для присоединения регулировочного, управляющего и контролирующего оборудования,
  2. Монтаж в тройники магистрали шаровой запорной арматуры, которая будет перекрывать подачу в случае ремонта, профилактики или аварии. Кроме того, такие шаровые краны позволят при наличии центрального ГВС переключаться с автономной системы подачи горячей воды на основную,
  3. Тройники на холодном и горячем трубопроводе подключаются к соответствующим патрубкам бойлера на гибкие шланги высокого давления. Если точки водоразбора установлены на большом расстоянии от нагревателя, то вместо шлангов можно использовать ПВХ, стальные или металлопластиковые трубы,
  4. Электрическая розетка для подключения проточного нагревателя должна подключаться с заземлением, так как ТЭН агрегата контактирует с водой. Также между розеткой и точкой подключения к электросети рекомендуется установить УЗО,
  5. Устанавливается ионообменный фильтр.

Демонтируя любой бойлер, первым перекройте запорный вентиль на патрубке подачи воды, вторым – на патрубке выхода горячей воды. При работе проточного нагревателя сначала следует открывать воду, а затем включать ТЭН. Перед закрыванием крана горячей воды делают наоборот сначала отключают напряжение, потом перекрывают воду.
