Шаровые задвижки: область применения, отличия от других видов задвижек

Неотъемлемой частью любого трубопровода является запорная арматура, с помощью которой можно регулировать давление транспортируемого потока, вплоть до его полного отключения. Многие производители имеют свои разработки, используемые в изготовлении таких деталей, но все они основаны на общепринятых схемах. В данной статье рассмотрен такой вид запорной арматуры, как шаровая задвижка, ее преимущества, недостатки и материал изготовления, а так же сравнение ее с другими кранами.

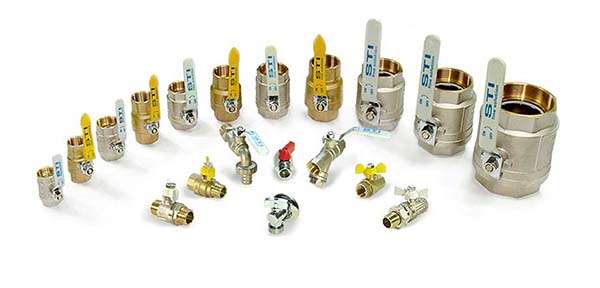

Виды шаровых задвижек

Шаровые задвижки, в зависимости от назначения и исполняемых функций, подразделяются на несколько видов:

1. По способу монтажа бывают краны сварные, фланцевые и на резьбовом соединении. Каждый из них предназначен для разных целей, шаровые задвижки со сварным соединением имеют удлиненный с двух сторон корпус, это сделано для того, чтобы при сварке уязвимые элементы не прогорали от высокой температуры. Краны с резьбовой сборкой в отличии от сварных, являются обслуживаемыми и по истечению срока службы могут быть заменены. Наиболее простым в монтаже и обслуживании считается задвижка с фланцем, она имеет соответствующее магистральной трубе соединение, которое стыкуется болтами и герметизируется паронитовой или резиновой прокладкой. Необходимо соблюдать правила монтажа изделия, например при сварке крана нельзя допускать попадания окалин на полированную сферу, иначе поверхость станет неровной и при повороте шар будет оставлять насечки на прокладке, что приведет к потере герметичности.
2. По виду запорной арматуры доступны шаровые краны, с плавающей или фиксированной поворотной частью. Шар без опоры находится внутри специального полиэлитанового уплотнения, которое надежно фиксирует его и образует герметичный поворотный узел. Фиксированный с двух сторон шаровый элемент более надежен при эксплуатации, так как за счет опорных болтов способен выдерживать нагрузки внутренней среды.
3. По способу изготовления и ремонта бывают литые не обслуживаемые и разборные изделия, с возможностью замены износившихся деталей. Ремонтируемые краны стоят немного дороже остальных, они имеют верхнюю ревизионную крышку для разборки и диагностики внутренних элементов или полностью разбираются на несколько частей.
4. Разделяются задвижки, в зависимости от типа управления, на механические, гидравлические и на задвижки с электроприводом. Поворот штурвала или лапки шара осуществляется в ручную, с помощью гидравлического пресса или дистанционно с использованием электрического двигателя, которые чаще всего встречаются на трубопроводах больших диаметров и в труднодоступных местах, где нет возможности выполнить операции по регулировке крана в ручную. Если размер сферы не позволяет выполнить поворот в один прием, на орган управления устанавливается редуктор с червячной передачей, который передает усилие на запорный механизм.
5. По степени проходимости краны подразделяются на стандартные, полнопроходные и не полнопроходные. Внутренний шар в стандартном варианте имеет сечение несколько меньше чем магистраль, поэтому объем потока среды составляет около 80-90 процентов. В полнопроходном шаровом кране, запорный элемент соответствует диаметру трубы, и транспортируемый поток не встречает никакого сопротивления. Для трубопроводов, в которых требуется заужение потока используются не полнопроходные шаровые заслонки.

Задвижки с шарообразным запорным элементом изготавливаются из различных сплавов металла, в зависимости от назначения. В основном их применяют в системах водоснабжения, газовых магистралях, в трубопроводах для транспортировки химических производных. Шаровые краны устойчивы к воздействию высоких температур, поэтому пригодны для монтажа в системах отопления, на тепломагистралях и узлах снабжения теплом многоквартирных домов. Современные производители изготавливают запорную арматуру такой же длины, как и поджимные фланцевые задвижки с сальниковой набивкой, что делает возможным быструю замену устаревшего оборудования на новое без подгонки и стыковки труб.

Также, по количеству патрубков задвижки бывают многоходовые, трехходовые, проходные и угловые. Их конструкция не имеет особых различий, отличаются они количеством подключаемых веток трубопровода и способом управления потоком.

Работа задвижки осуществляется в несколько этапов. При повороте рычага управления перпендикулярно магистрали непроходная часть шара перекрывает трубопровод, не давая при этом транспортируемому потоку продвигаться дальше. Герметичность обеспечивается уплотнительным кольцом, в котором находится шар. Если рычаг управления повернут вдоль трубопровода, то заслонка повернута отверстием по направлению движения и внутренняя среда беспрепятственно направляется по телу крана.

Стоит отметить, что для ограничения объема поступающей жидкости внутри трубы и регулировки давления подходит только шаровая задвижка с пробковым принципом работы, так как дисковый кран не сможет регулировать поток, а сферический затвор, открытый на половину, быстро изнашивается. Пробковый ограничитель состоит из двух запорных элементов, с отдельным рычагом управления для каждого из них. Один элемент при повороте обеспечивает заужение диаметра крана и ограничивает поступление жидкости, второй имеет сферическую форму и полностью перекрывает поток транспортируемой среды.

Преимущества и недостатки шаровых задвижек

В сравнении с аналогичными изделиями, шаровые задвижки имеют множество преимуществ:

1. Небольшие габариты, по сравнению с прижимными или клиновидными заслонками.
2. Широкий выбор способов монтажа в зависимости от технических условий.
3. Внутренние элементы кранов изготовлены из нержавеющего металла, что продлевает срок эксплуатации изделия.
4. После выполнения монтажа дальнейшее обслуживание заслонки не требуется, все прокладки находятся внутри корпуса и менять сальниковые набивки не нужно.
5. В сравнении с прижимными задвижками, вес шаровых задвижек меньше, что облегчает общую конструкцию.
6. Простота в управлении. Благодаря особенности шара запирание происходит при вращении рычага на 90 градусов, что гораздо удобнее и быстрее чем при использовании поворотного колеса.
7. Если задвижка выполнена из сборного корпуса, в случае выхода из строя внутреннего элемента, его можно заменить не снимая крана с магистрали.
8. Возможность монтажа в вертикальном или горизонтальном положении с размещением органа управления сверху или сбоку.

Но наряду с преимуществами, у шаровых затворов есть и несколько недостатков:

1. В процессе эксплуатации, частицы песка и грязи попадают на неметаллические детали и уплотнения, подвергая их износу и деформации, что в результате приводит к не плотному перекрытию потока. Заменить такой элемент не возможно, придется менять запорную арматуру полностью.
2. При редком использовании, когда кран долгое время находится в открытом положении, происходит «залипание» металлического шара и при повороте можно сорвать рычаг управления.
3. Регулировка объема и давления потока возможно только одним видом шаровых кранов, остальные типы запорной арматуры от не полного открытия быстро выходят из строя.
4. Шаровые краны без упорных шпилек от частого использования могут отломиться от верхней лапки и прибор придется заменить.
5. Стоимость сферических изделий немного выше сравниваемых аналогов.

Отличие шаровых задвижек от других видов запорной арматуры

Краны, внутренняя часть которых выполнена в виде сферы, отличаются от шланговых, выдвижных или клиновидных изделий своей конструкцией. В задвижках с шланговым затвором, движение происходит внутри резонового тоннеля, который для закрытия необходимо пережать, что не совсем практично, так как при воздействии излишнего давления шланг может лопнуть. В шаровом кране проходная арматура металлическая, она не боится скачков давления и температуры.

От выдвижного и клиновидного механизма, шаровый отличается положением поворотной части. У первых он расположен выше тела затвора, что увеличивает строительный размер, а у сферического устройства вся замковая часть находится внутри самого крана.

Хотя многие производители стараются изготавливать запорную арматуру того же строительного размера, как и аналоги, высота прижимного крана, в связи с особенностью конструкции немного больше, что сказывается при стесненных условиях монтажа. Также, вес шаровой заслонки намного меньше, а следовательно нагрузка на трубопровод будет невысокой.

В случае, когда требуется экстренное запирание трубопровода, при аварии и проведении ремонтных работ, выполнить указанные действия будет легче и быстрее рычагом шаровой заслонки, так как ход механизма составляет всего 90 градусов. Все уплотнения сферического прибора выполнены из резины или полиэлитана, а в аналогичных изделиях с прижимным механизмом герметичность обеспечивается сальниковой набивкой, которую, для нормального функционирования узла нужно периодически ревизировать и при изнашивании менять на новую.

Таким образом, можно сделать вывод, что шаровая задвижка во многом превосходит по качеству и простоте обслуживания аналогичные детали с иными механизмами запирания. Технологии изготовления и проектирования таких изделий постоянно совершенствуются и улучшаются, меняются используемые материалы и улучшающие функции запорной арматуры.
