Для чего нужен коллектор в системе водоснабжения

Автономная система водоснабжения дома за городом или в деревне имеет множество методов реализации на практике, и один из способов организовать эффективную систему доставки и распределения воды по точкам водоразбора в доме – установить коллектор для водоснабжения.

Что такое коллектор для водоснабжения особенности и назначение

Коллектор, или «гребенка», это короткий отрезок металлической, металлопластиковой или полипропиленовой трубы, в которую на равнозначном расстоянии друг от друга врезано несколько патрубков такой же трубы – количество зависит от функционала и мощности трубопровода. Таким образом, эта система патрубков выполняет роль центрального распределителя потоков воды.

коллектор для водоснабжения

Далее к выпускам труб подключаются магистрали трубопровода, контрольные приборы и устройства. Такая распределительная схема еще называется лучевой, так как от центрального коллектора в разные стороны отводятся отрезки труб в виде лучей. Основная функция коллекторного трубопровода – обеспечение равномерной подачи воды к приборам и магистралям, а также обеспечение независимости каждой из подключенных веток (лучей) коллектора в общем водоснабжении.

Варианты коллекторов для водопровода отличаются схематично и конструктивно следующими решениями:

  1. Включение в схему вспомогательного вторичного оборудования – с запорной арматурой, контрольными и регулирующими приборами, насосами, редукторами и манометрами, датчиками и реле давления. Но какой рекомендуется выбрать коллектор водоснабжения, можно решить, только опираясь на конкретную схему водоснабжения в доме,
  2. Варианты использования материалов для гребенки домашнего водопровода: из стали, из цветных металлов – латуни, меди, бронзы, а также из пластика или силумина. Последние узлы – самые дешевые, но и самые недолговечные. Обычно выбирают материал, исходя из материала общего домашнего водопровода: если это металл, то и коллектор водоснабжения делают из стальных труб, и т.д,
  3. Стандартная заводская гребенка имеет от двух до четырех патрубков, но бывают и исключение. Например, при сложной схеме разводки специалисты рекомендуют объединять несколько гребенок в одну, а это значит, что количество отводов пропорционально увеличится.

Кроме того, выбор гребенки для водоснабжения зависит от схемы, параметров водовода и функционала системы водоснабжения:

  1. Максимальное давление в системе,
  2. Пропускная способность гребенки и магистрали водоснабжения,
  3. Расстояние между центрами осей выпускных патрубков, если это заводская гребенка.

Классическая схема разводки

классическая схема подключения коллектора

Привычная схема разводки труб водоснабжения по дому – тройниковая или последовательная: от основного стояка отводится трубопровод, к которому через тройники и отводы подсоединяются необходимые приборы и оборудование.

Такая технология подключения выгодна следующими моментами:

  1. Минимальная общая длина труб,
  2. Низкое гидравлическое сопротивление в системе водоснабжения.

На практике эта схема зарекомендовала себя не с самой хорошей стороны – оказалось, что лучше реализовать подключение через гребенку. Недостаток традиционного подключения в том, что при одновременном открывании нескольких вентилей падает давление в одном из них, или в обоих.

Коллекторная система обеспечения водоснабжением

коллекторная схема подключения коллектора

Если в систему включен коллектор, то какой бы прибор не устанавливался в схеме, к нему будет проложен отдельный отвод. Общая длина труб при этом увеличивается, но появляются следующие положительные моменты:

  1. Во всех точках водоразбора всегда будет стабильное и одинаковое давление,
  2. При врезке в коллекторный отвод редуктора в этой ветке, подходящей к какому-либо сантехническому прибору, можно регулировать давление, и оно будет отличным от общего значения,
  3. Каждая врезка между коллектором и точкой водоразбора это цельный кусок трубы, который можно скрытно закрепить в полу, в стене или в нише стены,
  4. Любой сантехнический прибор можно отключить без остановки всей ХВС или ГВС для ремонта или замены.

Недостатки коллекторной схемы:

  1. Бо́льшая длина труб автоматически увеличивает гидравлическое сопротивление в магистрали,
  2. Из-за увеличения длины магистрали коллектор не будет работать в режиме естественной циркуляции воды, что может повлиять на выбор или смену системы отопления,
  3. Если нельзя сделать так, чтобы система труб была скрытно закреплена в стенах или нишах, то большое скопление труб может заставить изменить интерьер или даже дизайн помещений.

Правила монтажа систем водопровода и отопления

В системах с участием рабочей жидкости в магистраль врезают два коллектора – для подачи и для обратного хода. При ручной балансировке системы к отводам подающего коллектора присоединяют регулирующую запорную арматуру и балансиры-расходомеры, а на трубе обратного хода жидкости врезают вентили или краны.

Согласно расчетам, заменить регулирующую арматуру можно и на запорную, но тогда есть риск более быстрого выхода из строя кранов и вентилей из-за непредусмотренного режима работы оборудования. Если в схему врезан термостат, то ручные вентили на подающий коллектор можно заменить на вентили с сервоприводом, чтобы автоматизировать работу системы. При этом коллектор подачи жидкости монтируется выше коллектора обратного хода, а водяные трубы можно крепить на любой высоте.

Особенности конструкции водоснабжения в отоплении дома

Если отопительная система отопления выполнена по комбинированной схеме, то радиаторы работают в паре с трубопроводом системы «теплый пол», а коллектор водоснабжения оснащается узлом подмеса, чтобы при остывании жидкости в контуре теплого пола в этот контур путем подмешивания добавлялась вода из коллектора.

Покупая готовый коллектор, рекомендуется обратить внимание на расстояния между выходами коллекторов подачи и обратного хода, так как в азиатских устройствах эти значения могут не соответствовать европейским стандартам, и узел подмеса воды может просто не уместиться.

Коллектор для водяного теплого пола

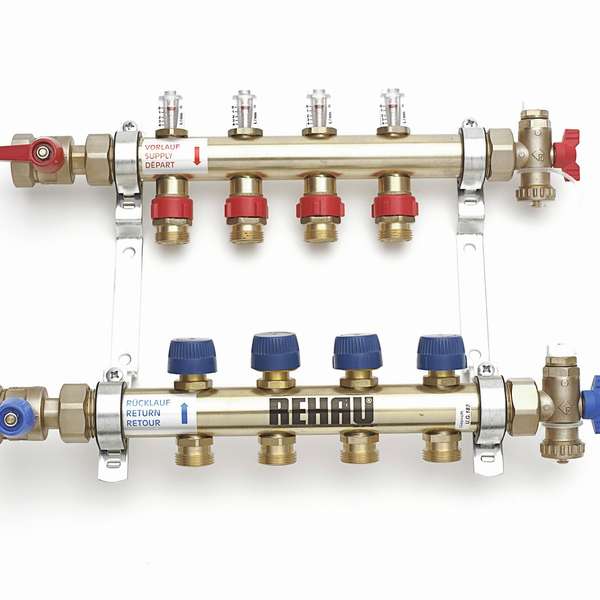

Коллектор для «теплых полов» имеет выпускные патрубки Ø 16 мм, 18 мм и 20 мм. Для магистралей, уложенных в загородных домах, рекомендуется устанавливать трубы с Ø ≤ 16 мм. Если в доме работает несколько контуров «теплого пола», и они имеют разную длину, то в коллекторе нужна система балансировки с расходомером, так как без балансира пол с более короткой трубной трассой буде всегда горячее.

Вращением кольца на расходомере изменяют его пропускную способность, а значит, регулируют температуру в контуре. Расход горячей воды визуально контролируется через специальную прорезь со шкалой.

коллектор для водяного теплого пола

Правила монтажа систем водоснабжения

Для магистрали водоснабжения коллекторы устанавливаются тоже в количестве двух единиц: один коллектор – для ГВС, другой для холодного водоснабжения. Регулировочная арматура при реализации такого решения не понадобится – устанавливают только запорные вентили или краны. Такие краны в магистрали холодного водоснабжения оснащаются ручками синего цвета, для ГВС – красными рукоятками. Основная труба коллектора водоснабжения монтируется в сухом месте, но идеальным решением будет установка отдельного шкафа для коллектора. Для этого заводские узлы оснащаются специальными креплениями, а в заводских шкафах предусмотрены места для них. При изготовлении коллектора своими руками способ и схему размещения и крепления коллектора необходимо будет продумать отдельно – выберите любой вариант с обеспечением условий, описанных выше.

Заключение

Целостность отрезков труб, которыми соединяются сантехнические приборы и коллектор, позволяет безопасно и скрытно прокладывать их под полом, в стенах и нишах помещений.

Обратите внимание на важную деталь: несущие стены штробить или нарушать их целостность каким-либо другим способом категорически запрещено.

При скрытом монтаже трубопровода на все трубные изделия, даже предназначенные для доставки холодной воды, надевают рукав из вспененного полиэтилена. Для чего это делается? НПЭ или ППЭ образует воздушный зазор между трубопроводом и строительным раствором, которым будут заделывать места укладки труб. Этот зазор будет компенсировать изменение размеров диаметров труб при температурном расширении и сжатии.
