Элемент трубопроводной конструкции, внешний вид которого напоминает абрис сферы с плечом, имеющий запорное действие, предназначенный для регулирования потока движения масс в трубопроводе, называют шаровым краном. Поворотное движение шара при движении ручки открывает и закрывает внутреннюю полость. Механизм работы известен уже более ста лет. Однако, только с применением шаровой конструкции в последнее время, кран стал достаточно емко обеспечивать плотное перекрытие потока. Наличие поворотной ручки или бабочки делает процесс максимально комфортным, не прилагая больших усилий.
Классификация по материалу изготовления
Стальные краны
Большое применение получили шаровые краны, выполненные из стали без добавок с удельным весом материала 20 или 25. Область использования – промышленное производство и жилищно-коммунальное хозяйство.
Положительные характеристики стального крана
Данная продукция выгодно отличается от изделий, произведенных из других материалов. Невысокая цена делает конструкцию конкурентоспособной. Многие производители занимаются выпуском разнообразных моделей стальных кранов, в связи с этим не составить труда в короткие сроки обеспечить необходимую поставку изделий. Стальные краны хорошо проявили себя в эксплуатации в горячем и холодном водоснабжении. Высокопрочная сталь делает их устойчивыми к механическому воздействию.
Особенности применения
Сталь подвержена коррозии. Однако, в случае монтажа на трубопроводную сеть материал шарового крана полностью аналогичен материалу трубопровода. Это значит, что при одинаковой эксплуатации замена шаровой конструкции понадобится лишь при демонтаже всей линии. В случае многолетнего применения как составляющее звено в системе магистралей с потоком холодной воды, требуется периодическое обслуживание или замена конструкции.
Стальной, в отличие от нержавеющего крана, нельзя применять в слабоагрессивной среде.
В условиях эксплуатации при низких температурах от -40 градусов шаровая конструкция может работать не совсем стабильно.
Шаровый кран для низких температур
Для использования в условиях пониженных температур применяют для изготовления сталь с добавлением специальных легирующих элементов. Наибольшее распространение получила низколегированная сталь марки 092С, где в процентном соотношении в составе присутствует 0,09% углерода, до 2% марганца, до 1% кремния. Этот состав позволяет эксплуатацию при температуре до -60 градусов. Все остальные характеристики, особенности и преимущества аналогичны стальной шаровой конструкции.
Нержавеющий шаровый кран
Для расширения области применения шарового крана, конструкцию выполняют из нержавеющего металла, в состав которого включен титан. Применение изделий из высокоуглеродистой коррозионно-стойкой стали с добавлением титана допускается для слабоагрессивных сред в температурном диапазоне от -196 градусов до +600 градусов, в агрессивной среде предел положительной отметки до +350 градусов. Для шаровой конструкции наибольшее применение получила сталь марки 12х18Н10Т или аналогичные марки со схожими параметрами.
Основной негативный момент применение изделий из нержавейки – это достаточно большая цена и маленький модельный ряд. Как правило, в предложениях производителей встречаются шаровые двухсоставные муфтовые краны с диаметром от 8 до 300 мм. Еще одним недостатком можно отметить длительный срок поставки изделий.
Виды кранов по типу монтажа
Муфтовый – на изделие накручивается резьба. Широкое применение получили в жилищно-коммунальном хозяйстве. Низкая цена, небольшой вес, удобство монтажа делают их наиболее выигрышными. Из негативных моментов можно отметить небольшой модельный ряд и сложность в техническом обслуживании.
По типу резьбы подразделяются:
- гайка-гайка или внутренняя резьба с двух сторон,
- штуцер-штуцер или шаровый с наружной резьбой с обеих сторон,
- штуцерный – аналог предыдущему с накрученными дополнительно штуцерами,

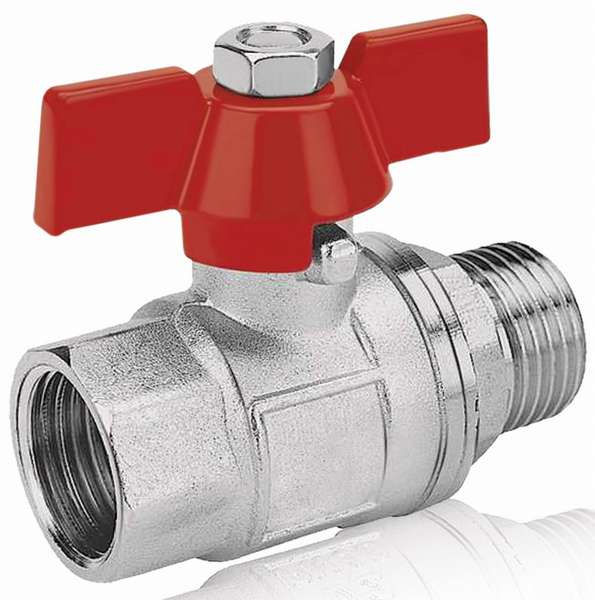

- штуцер-гайка – наружная и внутренняя резьба с разных сторон,
- «с американкой» на одну сторону крана накручена резьба изнутри, на другую вмонтирована накидная гайка.
Фланцевый – по наименованию понятно, что тип присоединения к фланцам. Выбор изделий довольно широк от диаметра 5 мм до диаметра 800 мм. Преимуществом таких конструкций являются несложный монтаж и техническое сопровождение. Кроме того, они выдерживают довольно большое напорное давление.
К негативной стороне можно отнести массивность изделий, большой вес. Помимо этого, со временем крепежные болты ослабевают, необходима ручная регулировка.
Монтаж фланцевых шаровых кранов рекомендуется на промышленных газовых и нефтяных магистралях.
Сварной – шаровый кран с концами с обеих сторон, их монтаж обеспечивается сваркой. Надежность и герметичность соединительных швов дает возможность применять на особо важных объектах, на сложных магистральных участках, например, болотистой местности.
Применяемая среда для шарового крана под приварку во избежание коррозии не должна быть агрессивной. Управление такими конструкциями осуществляется в ручном режиме, обслуживание проводить невозможно вследствие сложного монтажа. К отрицательным моментам следует отнести и усложненный демонтаж и замену непригодных конструкций.
Производители предлагают изделия для разных условий эксплуатации и температурных режимов. Краны также могут быть дополнены уплотнительной поверхностью, выполненной из нержавейки. Модельный ряд варьируется от 10 до 800 миллиметров в диаметре.
Основным положительным моментом является абсолютная герметичность стыков, небольшой вес и длина конструкции.
Классификация по типу прохода
Стальные конструкции подразделяются по своим техническим параметрам:
- полнопроходные – совпадение диаметр равен диаметру внутренней сферы,
- стандартнопроходные – диаметр в шаре меньше заявленному условному в изделии.
Большее распространение имеют стандартнопроходные шаровые конструкции, так как способность пропускания за счет малого сопротивления рабочего потока выше, чем у вентилей такого же размера. Они прекрасно замещают аналогичные конструкции без потери характеристик по качеству. Кроме того, они намного дешевле, нежели полнопроходные.
Классификация по характеру изготовления
По характеру изготовления шаровые краны бывают:
- разборный корпус – все детали можно обслуживать, проводить замену непригодных для дальнейшей эксплуатации,
- цельносварной – стальной корпус выполнен монолитным. Имеет меньшую стоимость, чем разборная конструкция.
Срок эксплуатации рассчитан до 20 лет, поэтому затрачивать ресурсы для приобретения разборного крана может быть нецелесообразно.
Классификация по типу уплотнения
Основным уплотнительным материалом для большинства производимых шаровых кранов является фторопластовое уплотнение. Оно обеспечивает высокую герметичность во всех типах соединения, даже под высоким давлением. Для лучшей герметизации при невысоких давлениях добавлена вторая прокладка из резины. Наличие данного уплотнения позволяет успешную эксплуатацию конструкции при низких температурах, в горячей и холодной водах, маслах технического применения, нефтепродуктах, с паром. Температурная разбежка использования от -10 до +200 градусов.
Категорически запрещено применение данного вида уплотнения на паропроводы, температурный поток которых выше 150 градусов. Изделие выйдет из строя за несколько месяцев использования. Для данных магистралей следует монтировать уплотнение «металл по металлу». Также оно подойдет для применения и при высоких температурах.
Классификация по области применения
Двухходовые шаровые краны оснащены двумя патрубками. Их разделяют:
- запорный – предназначен для полного прерывания и возобновления потока,
- регулирующий – дает возможность задать конкретное количество проходимого потока,
- для подземных магистралей,
- кран с подключенными приборами, например по учету тепла.
Трехходовые краны наполнены тремя патрубками. Их используют для смешивания, распределения различных сред. Широкое применение получили в монтаже приборов по учету давления, в сложных производственных процессах.
Классификация по способу регулирования
Производители предлагают изделия с 4-мя способами управления: ручным, с редуктором, электроприводом и пневмоприводом.
Ручное регулирование выполняется при помощи ручки или бабочки. Используют такие модели в жилищно-коммунальном хозяйстве.
Применение для регулирования редуктора позволяет плавно контролировать потоки, его устанавливают на краны с диаметром более 300 мм или при понижении диаметра в трубах.
Механизмы элетро- и пневмопривода позволяет управлять процессами регулирования потоков на расстоянии, а также для экстренного закрытия шаровых кранов. Разница между ними в том, что пневмопривод монтируется в недопустимых для электропроводки местах.
Заключение
В процессе приобретения стального шарового крана по необходимым параметрам важно наличие сопроводительной документации на изделие. Дата производства должна быть не старше 5 лет для выполнения гарантийных обязательств производителем. Изделие рекомендуется подбирать с запасом вводных параметров, это позволит продлить службу. Гарантию качества может подтвердить только проверенный годами на рынке данных услуг производитель.
При выборе продукции следует прислушиваться к рекомендациям опытных в данной области специалистов.
