Назначение и преимущества муфтового шарового крана

Еще совсем недавно в каждом доме устанавливали в качестве запорного механизма кран пробковый или вентиль муфтовый. Их предназначение заключалось в закрытии трубопровода подачи бытовой воды или отопления, некоторые использовались для установки в системе газоснабжения. Эксплуатационный срок службы, по паспорту, составляет 8-мь лет, но на практике устройство может прослужить только 40-50 циклов. Распространенными проблемами можно назвать изнашивание хлопчатобумажного сальника, который превращается в своеобразную кашу. Решением проблемы стал муфтовый шаровой кран. Он имеет довольно много особенностей, о которых далее поговорим подробнее.

Появление муфтового шарового крана на строительном рынке

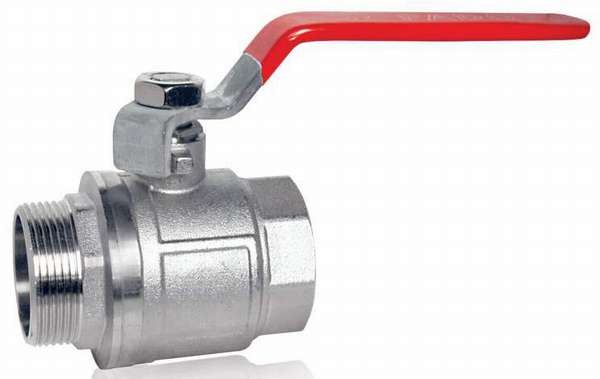

муфтовый шаровой кран

Практически сразу после появления муфтовых шаровых экранов на строительном рыке они стали пользоваться весьма большой популярность. При этом сфера применения и спрос на это изделие постоянно растут. Шаровый кран – разновидность запорного приспособления, подвижный элемент которого имеет сферическую форму. Именно форма основного запорного механизма определила название крана.

Появление шарового крана муфтового типа существенно повышает надежность системы подачи воды или газа. Конструкция обладает большим сроком службы и высокой прочностью, надежностью.

Надежность и долговечность конструкции

муфтовый шаровый кран

Систему подачи воды, химических веществ, продуктов нефтяной промышленности и газа сложно себе представить без запорного механизма. Со временем конструкция совершенствовалась, при ее изготовлении стали использовать различные марки лучших сортов стали.

Эти моменты определяют следующие эксплуатационные характеристики:

  1. Муфтовые шаровые краны типа могут использоваться при температуре от -60 градусов Цельсия до +200 градусов Цельсия.
  2. Используемые материалы при изготовлении шаровых кранов не реагируют на воздействие агрессивной или пищевой среды.
  3. Высокая надежность конструкции. Присутствие только одного подвижного элемента, представленного стальным шаром с проходным отверстием, определяет повышенную прочность и надежность.
  4. Долговечность. Тот момент, что основные элементы конструкции изготавливаются из стали и других коррозионностойких материалов, определяет длительный срок службы конструкции.

В данном случае рассматривается муфтовый шаровый кран, но есть и другие варианты исполнения: фланцевые, штуцерные и приварные. Данная классификация определяет то, как запорный механизм присоединяется к трубопроводу. Шаровые подходят больше всего для систем водоснабжения.

К их особым эксплуатационным качествам можно отнести нижеприведенные моменты:

  1. Поворотный рычаг может иметь большие размеры, при необходимости фиксироваться для предотвращения случайного поворота.
  2. Пропускная способность крана в открытом состоянии практически такая же, как и у трубы.
  3. Конструкцию проста в монтаже.

Как показывает практика, шаровые запорные механизмы могут прослужить в течение нескольких десятков лет при условии соблюдении правил эксплуатации.

Классификация по специальному назначению

Назначение и преимущества муфтового шарового крана

Некоторые варианты исполнения запорных механизмов предназначены для эксплуатации в определенных условиях.

Разделяют шаровые краны на следующие группы:

  1. Трехходовые. Если нужно объединить или распределить потоки рабочей среды устанавливают данный тип запорного механизма. Чаще всего он применяется при создании центральной системы отопления или подачи нефтепродуктов, газа.
  2. С обогревом корпуса. Некоторые конструкции предназначены для эксплуатации в холодной среде. Для того чтобы исключить вероятность замерзания внутренней среды, что становится причиной разрыва конструкции, создаются краны с системой обогрева.
  3. С контролем протечки. Газ – летучее вещество, которое подается под давлением. Именно поэтому даже незначительный дефект может стать причиной утечки. При создании систем подачи газа довольно часто устанавливают краны с функцией контроля протечки.

Данную классификацию следует учитывать в случае, когда нужно обеспечить особые условия работы системы.

Конструкционные характеристики

Назначение и преимущества муфтового шарового крана

При выборе запорного механизма следует уделять внимание и основным эксплуатационным характеристикам:

  1. Высокий показатель герметичности. Большинство запорных механизмов, поступающих в продажу, имеют класс герметичности «А». Производится изделия согласно ГОСТ 9544-93.
  2. Легкость и прочность также являются важными эксплуатационными характеристиками.
  3. Высокий температурный режим рабочей среды. Вода может подаваться с температурой до 200 градусов Цельсия, газы могут иметь температуру около -60 градусов Цельсия.
  4. Высокие придельный показатель температуры окружающей среды: от -60 до +80 градусов Цельсия.

Кроме этого уделим внимание и гарантии, которая предоставляется производителем.

По каким критериям выбирают кран

кран шаровый муфтовый

Шаровый кран выбирают по нижеприведенным признакам:

  1. Материал, из которого производится корпус. Как правило, при изготовлении корпуса рассматриваемого крана используют сталь 20 или легированные стали 09Г2С и 12Х18Н10Т. Подобные материалы могут выдерживать существенное воздействие окружающей среды, не подвержены воздействию повышенной влажности: на поверхности не появляется коррозия.
  2. Диаметр условного похода может варьировать в пределе DN 10-50 и выше. Выбор проводится согласно показателю диаметрального размера трубопровода.
  3. Показателю номинального давления PN 1,6 – 4,0 Мпа. В системе выдерживается определенный показатель давления, который следует учитывать.

Кроме этого основным критерием выбора становится цена изделия. Запорные краны, которые применяются в быту, имеют относительно невысокую стоимость.

Основные элементы конструкции

Кран шаровый в разрезе

Как ранее было отмечено, конструкция шарового крана достаточно проста и практична.

Ее основными элементами можно назвать:

  1. Корпус изделия.
  2. Седла, которые выступают в качестве уплотнительных колец.
  3. Затвор в виде шара. Основным элементом конструкции считается затвор в виде шара, который имеет проходное отверстие.
  4. Рукоятка для управления запорным механизмом.
  5. Стопор, который ограничивает поворот рукоятки.
  6. Шпиндель, который выступает в качестве связующего элемента между рукояткой и запорным механизмом.

Принцип действия конструкции довольно прост: в закрытом положении шар повернут к проходному каналу стенкой, при повороте рукоятки отверстия соединяет два проходных канала. Производители крайне не рекомендуют устанавливать рукоятку в полуоткрытом состоянии, так как конструкция подвергается большому износу. Сегодня рассматриваемые конструкции выпускаются известными производителями, продукция которых пользуется большой популярностью.

Подделка на строительном рынке

Назначение и преимущества муфтового шарового крана

Практически все шаровые краны обладают исключительными эксплуатационными качествами. Однако в продаже можно встретить и подделки. Высоким качеством обладают итальянские краны, но сегодня в продаже можно встретить китайские, турецкие, польские варианты исполнения, которые обходятся дешевле, но имеют и худшие эксплуатационные качества. Кроме этого на российском рынке встречаются подделки, которые не могут прослужить долго, но при этом имеют довольно высокую стоимость.

Цель любой подделки – прикрываясь известным брендом малоизвестные компании продают свою продукцию по высокой цене. Экономят подобные производители на качестве используемого сырья. Примером можно назвать то, что корпус шаровых кранов должен изготавливаться из латуни определенных марок. Химический состав применяемой латуни регламентируется ГОСТом, который должны соблюдать российские производители, за рубежом учитываются собственные стандарты. Нелегальные производители используют в качестве цветного материала лом, который не соответствует установленным стандартам.

Подводят итоги отметим следующие преимущества муфтовых шаровых кранов:

  1. Простота конструкции.
  2. Герметичность и высокая надежность.
  3. Конструкция имеет небольшие габариты.
  4. Удобное управление.
  5. Отсутствие застойных зон.
  6. На поворот запорного механизма требуется мало времени.
  7. Высокий показатель стойкости к воздействию самым различным средам, в том числе пульп и шламам.

Если в системе установлены старые краны, то следует провести из замену на шаровые варианты исполнения.
