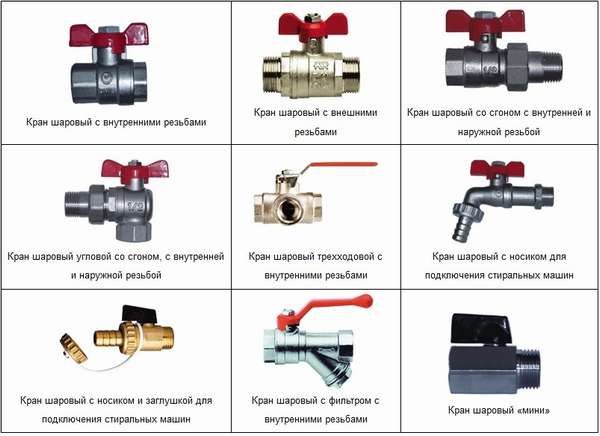

Разновидности шаровых кранов

Необходимость монтажа в трубных магистралях запорных сантехнических изделий вызвала создание разных модификаций типы шаровых кранов, используемые в строительстве, исчисляются десятками. Все они отличаются друг от друга функциональным назначением, конструкцией, материалом изготовления, размерами, и т.д.

виды шаровых кранов

По величине отверстия и сопротивления рабочей жидкости виды шаровых кранов классифицируются на следующие разновидности:

  1. Полнопроходное запорное изделие имеет диаметр отверстия затвора почти такой же, как и у трубы. Пропускная способность полнопроходной арматуры составляет 90-99% общего объема, поэтому она используется в магистралях маленького диаметра,

    полнопроходной

  2. Стандартнопроходные виды шаровых кранов имеют диаметр отверстия затвора на один шаг меньше, чем у трубы. Пропускная способность стандартнопроходных механизмов составляет 70-90% общего объема потока жидкости или газа,

    стандартнопроходной

  3. Неполнопроходные виды шаровых кранов имеют диаметр отверстия затвора намного меньше, чем у трубы. Пропускная способность неполнопроходных изделий 40-70% объема.

    Неполнопроходной

По способу крепления механизмы подразделяются на:

  1. Муфтовые устройства с конической или цилиндрической резьбой. Используются во внутренних инженерных коммуникациях Ø ≤ 50 мм, муфтовый
  2. Сварные типы изделий крепятся к магистрали на сварку, обеспечивающую высокую герметичности прочность. Используются в наружных инженерных коммуникациях Ø ≥ 50 мм. Сварной вентиль также может быть пластиковым, на пайке полимерами, сварной
  3. фланцевыйФланцевое оборудование сопрягается с трубами при помощи фланцев, корпус шарового фланцевого устройства может быть цельнолитым или разборным, устанавливается вентиль в инженерных коммуникациях Ø ≥ 50 мм. Применяется при невозможности использование других типов кранов,
  4. Комбинированная универсальная запорная арматура, которая врезается в трубу по-разному – на резьбе, на сварке, на фланцевом соединении.

Материал корпуса арматуры для воды делит изделия на следующие категории:

  1. Латунная (металлическая) арматура работает в стальной и пластиковой магистрали, латунныйSONY DSC
  2. Пластиковые устройства врезаются встраиваются только в пластиковые трубопровод, пластиковый
  3. Силуминовые вентили очень хрупкие, с ними сложнее работать, они имеют непродолжительное время службы, поэтому устанавливают их только на трубах ХВС. силуминовый

Какими шаровые краны бывают по конструктивным особенностям:

  1. Арматура запорная с плавающим шаром, где пробка сферической формы двигается по отношению к шпинделю. Такие шаровые изделия устанавливаются на трубы Ø ≤ 200 мм, чтобы уплотнительные кольца быстро не изнашивались,
  2. Вентили с опорным закрывающим шаром и цапфой, где круглая пробка (шар) работает в специальных выемках-опорах. Достоинства этой категории – применение меньшего усилия для работы с арматурой, недостатки – более высокая стоимость устройства.

Недостатки шаровых вентилей

  1. Из-за специфики конструкции шаровая запорная арматура имеет существенные ограничения в монтаже и применении – подобные механизмы эффективно и безопасно могут функционировать в рабочей среде с температурой не выше 200˚С,
  2. Вентили с консольной закрывающей рукояткой имеют так называемую «мертвую зону» при повороте, что не всегда удобно при установке оборудования в ограниченном пространстве. Избежать этого неудобства поможет использование устройства с ручкой типа «баттерфляй»,
  3. Вода в трубопроводе холодного или горячего водоснабжения не может быть идеально чистой, и содержит всевозможные примеси. Чаще всего это минеральные соли, ржавчина и окалин от сварки. Этот мусор и отложения начинают накапливаться в камере механизма, если вентилем долго не пользовались. В результате при попытке открыть или закрыть устройство ручка может сломаться, так как налет внутри крана не даст шару провернуться вокруг своей оси. Предотвратить эту неприятность просто – раз в 2-3 месяца проворачивайте ручку, чтобы она не зашлаковалась,
  4. Самое распространенное явление после некоторого времени эксплуатации – вода протекает даже при закрытом механизме. Это значит, что поверхность шара покрылась солями или в камеру попала ржавчина. В этом случае устройство разбирают, чистят, меняют прокладки и сальники,
  5. Гарантии производителя не всегда являются залогом качества, но само изделие в магазине не проверишь в рабочих условиях. Скорое появление течи в новой арматуре часто появляется из-за плохого качества материала сальника. Замена сальника решает проблему, но лучше шаровые механизмы эксплуатировать при плюсовых температурах, не допуская их переохлаждения, чтобы сальник не деформировался от перепадов температуры. Кроме того, при замерзании корпуса его может просто разорвать.

Выводы

Кроме перечисленных выше основных разновидностей и модификаций шаровых устройств, есть оборудование специального назначения, для выполнения задач которой стандартные механизмы не подойдут. Это может быть устройство для выпуска воздуха из магистрали отопления, где устанавливается механизм Маевского со спускным клапаном, шаровые вентили с фильтром тонкой очистки, которые используют при доставке чистой воды к точкам водоразбора, и т.д. Подробно изучив классификацию и категории всех разновидностей шаровой запорной арматуры, ознакомившись со всеми положительными и отрицательными сторонами, можно выбрать оборудование для установки в схеме коммуникации.
