Кран шаровый трехходовой: в каких случаях применяется

Шаровой или шаровый кран известен потребителю свыше ста лет. Благодаря простой конструкции, этот тип запорной арматуры весьма популярен. Своё название кран получил от регулирующего элемента, имеющего форму сферы. Трёхходовый – значит, к нему подключается три трубы. Существует много разновидностей такого крана, есть много сфер его применения в промышленности и быту. Отличаются краны размерами и материалом изготовления, усилиями, которые необходимы для его открытия и закрытия.

И чтобы правильно выбрать краны, надо знать специфику их работы, виды и технические параметры.

Устройство и принцип работы шарового крана

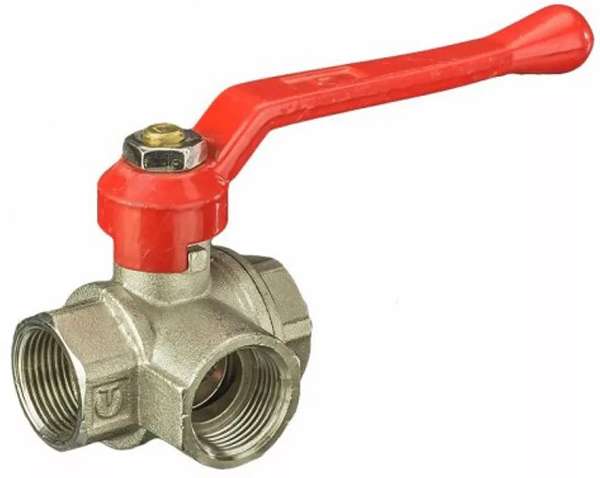

Кран шаровый трехходовой

Запирающий элемент устройства – шар – перекрывает или пропускает рабочую среду трубопровода (холодную и горячую воду, природный и сжиженный газ, воздух, нефтепродукты, агрессивные жидкости и т.п.).

В неподвижном корпусе есть вращающийся затвор (шар с круглым сквозным отверстием по центру, пропускающий поток транспортируемых веществ). Размер диаметра этого отверстия – адекватен внутреннему диаметру трубы. Поворотом шара на 90° проход перекрывается полностью, а краны данного типа называются полнопроходными, в отличие от стандартнопроходных (редуцированных), у которых проходное отверстие меньше внутреннего диаметра трубы.

По принципу герметизации есть две разновидности кранов:

  1. С плавающим шаром – чаще всего их используют для прохода малого диаметра.
  2. С фиксированным шаром на опорах – их использование рекомендовано при большом диаметре прохода.

Классификация по типу присоединения:

  • муфтовые – с помощью резьбового соединения. Муфты с дюймовой резьбой используют в кранах из цветных металлов и чугуна небольшого размера – на всех трех патрубках, при помощи которых происходит монтаж на трубопровод для транспортировки воды или газа. У крана таким соединением есть внутренняя резьба – коническая или же цилиндрическая,
  • фланцевые – для шаровых кранов с большими диаметрами прохода. В фланцах – плоских деталях круглой формы с отверстиями специально для монтажа. Применяются в тех случаях, когда предусмотрена частичная разборка и сборка трубопровода, в помещениях, где сварка запрещается из соображений техники безопасности,
  • разъёмные штуцерные соединения частей трубопровода с шаровым краном при помощи штуцера, уплотнительной прокладки, накидной гайки, ниппеля, переходной детали (угольника или муфты). Достигается достаточная жёсткость и герметичность,
  • под приварку – используются для труднодоступных и важных участков трубопроводов, с полной герметичностью и прочным соединением,
  • комбинированные – отличаются универсальностью, для разных вариантов соединений применяют сварку и резьбу, фланец и сварку, штуцер и сварку.

Кранами с маленьким диаметром прохода можно управлять вручную при помощи консольной ручки или ручки-барашка. Например, у муфтовых кранов для воды и газа есть силуминовая ручка в форме «бабочки» или стальной рычаг.

В других, более крупных по диаметру, кранах в целях механизации используется привод – электро-, пневмо- и гидравлический. Есть вариант: пневмоприводом для газопроводных кранов может быть рабочая среда, которая транспортируется по трубопроводу.

Достоинства кранов шарового типа

Шаровый трехходовой кран

Длительное время роль трубопроводной арматуры для агрессивных и слабоагрессивных сред выполняли вентили и задвижки, которые нуждались в ежегодной ревизии и регулярном техобслуживании. К тому же, у традиционной запорной арматуры был солидный вес и внушительные габариты, а это усложняло эксплуатацию. Сегодня альтернативой им стали шаровые краны.

Шаровой трехходовый кран относится к полуоборотным, имеет Т- или L-образный порт. От него зависит, как будет распределяться поток. Приобретая эту  арматуру, стоит посоветоваться со специалистами. Только зная, как происходит технологический процесс, можно определиться с конфигурацией порта.

Стоит отметить ряд достоинств шаровых кранов:

  • простая конструкция и приемлемые габариты,
  • в интенсивном режиме кран может долго эксплуатироваться, поскольку его детали устойчивы к коррозии,
  • герметичное соединение,
  • шаровая арматура в период эксплуатации не требует техобслуживания,
  • их эксплуатируют в районах умеренного и холодного климата,
  • лёгкое управление и быстрый поворот,
  • их применяют даже при наличии загрязнённой и вязкой среды, пульпы и шлама.

Есть у него и недостаток. Чтобы повернуть кран, имеющий консольную ручку, нужна «мёртвая» зона. Проблем не возникает, если у шарового крана ручка-барашек. К тому же, их применение ограничено для сред с температурой, превышающей 200 °C.

Материалы для изготовления кранов

Кран шаровый трехходовой

Шаровой кран к числу новинок не принадлежит, но он стал широко применяться лишь недавно. В ранних вариантах трудно было достичь плотного перекрытия. Причиной тому были материалы с недостаточной прочностью.

Когда же «арсенал» новых материалов пополнился фторопластом, синтетическим каучуком и прочими искусственными современными веществами, появились модификации кранов улучшенной конструкции. Удалось добиться надежной герметизации, детали теперь не изнашиваются так быстро, благодаря качественной смазке, снижающей трение.

Шаровые краны производят из углеродистой, конструкционной и нержавеющей стали, чугуна, никеля, латуни или хромированной латуни, пластмасс, титана и керамики. Сами шары делают из хрома, а уплотнительные кольца для них изготавливают из металла, резины или фторопласта, прокладки – из тефлона, ручки – из алюминия, часто с покрытием.

Для трубопроводов с высокотемпературной рабочей средой используют латунные краны, этот сплав – наиболее стойкий в эксплуатации. На предприятиях химической, пищевой и фармацевтической промышленности к трубопроводам подключают далеко не все модели кранов. Единственное здесь решение – краны из нержавеющей пищевой стали.

Где можно применять шаровые краны

Применение трехходового крана

Шаровые краны нашли широкое применение во многих промышленных сферах:

  • в нефтяной и газовой промышленности для транспортировки газов, нефтепродуктов, углеводородов,
  • на предприятиях пищевого сектора и химической отрасли,
  • на трубопроводах коммунального хозяйства (связанных с вентиляцией, газо- и водоснабжением),
  • в пароснабжении (с температурой нагрева, не превышающей 250 градусов),
  • в кораблестроительной отрасли,
  • в аграрном секторе.

Есть модификации кранов с фильтром, для водоразбора, под манометр (cо спуском воздуха), для пара, cо сгоном (американкой). Сальниковый кран с паровым обогревом служит для полного перекрытия или переключения направлений потоков в трубопроводах, по которым транспортируют нафталиновые фракции, каменноугольные смолы, пеки, битум и прочие вязкосыпучие смеси.

ВАЖНО! Фланцевые краны не используют при дросселировании, для регулирования потока жидкости, так как у них только два положения – закрыт или полностью открыт. Их не применяют для трубопроводов, по которым проходят неочищенные жидкости с твердыми частицами или вязкие, тягучие или илистые вещества.

Специалисты знают, что для пара, газа и воды выбирают усиленные шаровые краны из латуни – полнопроходные, с семью витками резьбы. Если кран под питьевую воду, он имеет качественное гальваническое покрытие.

Кран, предназначенный под манометр и спускающий воздух, незаменим при устранении воздушных пробок, сбросе давления и сливе жидкости в сети водоснабжения и отопительной системе. Диапазон диаметров от 10 до 25 мм.

Кран шаровый муфтовый отлично перекрывает поток воды и выпускает воздух в этих системах. Его устанавливают  на вертикальных и горизонтальных участках трубопроводов.

Кран шаровый cо сгоном (американкой) для холодных и горячих неагрессивных текучих сред решает проблему монтажа сантехоборудования, заменяя сантехнический сгон. При его помощи радиатор отопления может стать съемным. Это же касается и котла, бойлера, насоса, водонагревателя, фильтра и полотенцесушителя.

Есть модификации трехходового углового T-образного шарового крана из коррозионно-стойкой стали, нашедшие своё применение в стиральных машинах.

В любом случае, пользователи стремятся на трубопроводах устанавливать трехходовые шаровые краны высокого качества, функциональные, надёжные и долговечные, которые оправдают себя полностью.
