Замерзание труб водоснабжения и канализации в холодное время года очень нежелательная проблема, поскольку это может привести к прорыву коммуникаций. Восстановление сети проблема затратная не только в финансовом плане. Добраться до подземной ветки в сильные морозы, также проблематично. Такую ситуацию можно легко предупредить, установив систему прогрева труб посредством специального устройства. Зачем нужен кабель для обогрева водопроводной трубы, какую роль он сыграет в зимнее время?
Роль греющего кабеля внутри трубы для водопровода
Как правило, в любом частном домовладении водопроводные конструкции прокладываются под землей и утепляются минеральной ватой и прочими материалами. Но такие меры не дают гарантии, что системы не замерзнут.
Внимание! При температуре 10 градусов и ниже обычная водопроводная труба диаметром в 3⁄4 дюйма с изоляцией толщиной в 2,5 см будет блокирована льдом уже через 13 часов.
Выходом из ситуации может быть:
- Глубокая укладка конструкций (ниже уровня промерзания почвы).
- Установка греющего кабеля для обогрева водопроводной трубы.
Последний способ намного проще, дешевле и эффективнее.
Где устанавливается прибор
Провод для обогрева устанавливается:
- на трубы систем холодного водоснабжения,
- ГВС,
- отопления,
- канализационных сетей.
Примечание! Подключают его только в холодное время года, при минусовых температурах, для предотвращения замерзания коммуникаций.
Установленный по всем правилам и адекватно эксплуатируемый, такой кабель будет служить достаточно долго. Монтаж провода для обогрева водопроводных труб лучше доверить профессионалам, которые произведут необходимые расчеты и установят нужное оборудование.
Характеристика

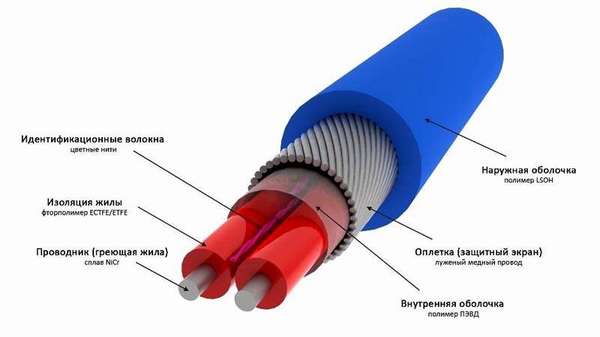

По сути, греющая модель – это провод с достаточно высоким сопротивлением. Для защиты от повреждений и изоляции он оснащен внешней оболочкой из поливинилхлорида. Также может присутствовать дополнительная защита в виде проволочной сетки или фольги.
Обогрев трубопровода греющим кабелем: основные функции
Подобные устройства применяют не только в бытовых целях, но и для обогревания технологических трубопроводов на предприятиях различной направленности. При помощи кабеля решаются следующие задачи.
Обогрев рабочей среды
Предотвратить замерзание рабочей среды и образование конденсата в системах.
Это касается не только водоснабжающих систем:
- При определенных условиях (даже если температура плюсовая) может увеличиваться вязкость транспортируемой среды в нефте- и топливопроводах.
- Системах химической и пищевой промышленности.
А подогрев позволяет восстановить нормальную скорость движения веществ по магистрали.
Сокращение тепловых потерь
Сократить и компенсировать теплопотери. Это нужно в тех случаях, когда температура рабочей среды не должна отличаться на входе и выходе трубопровода.
Технологический разогрев
Это необходимо для создания условий, необходимых для течения техпроцесса или подогрева рабочей среды в определенном месте системы для дальнейшей транспортировки по сети.
Для обеспечения подогрева разного назначения существует две разновидности греющих проводов:
- резистивный,
- саморегулирующийся.
В основе принципа работы обогревающих конструкций лежит преобразование электроэнергии в тепло.
Кабель для обогрева водопроводной трубы: принцип действия
Кабель – это, по сути, проводник, который отдает тепло окружающим предметам. Он состоит из одной или двух жил, их сечение бывает разным и от этого зависит рабочая мощность.
Резистивные модели
Резистивное оборудование подойдет для обеспечения подогрева труб диаметром не более 40 мм. Важно, равномерно расположить провод по всему телу системы, чтобы избежать нагрева.
Саморегулирующийся
Греющий кабель саморегулирующийся имеют две параллельные жилы в полимерной оплетке. Для обогрева труб есть инструкция. Степень нагрева такой модели прямо пропорциональна температуре окружающей среды. Чем она ниже, тем больше тепла отдает кабель и наоборот.
Такой провод имеет больше преимуществ, чем прочие модели:
- Кабель автоматически повышает мощность при снижении температуры и отключается при ее возрастании. Это позволяет экономить электроэнергию.
- Отличается высокой устойчивостью к резким изменениям напряжения.
- Полное отсутствие опасности перегрева.
Чтобы подобрать кабель обогревающий саморегулирующийся для водопроводов, нужно учитывать такие параметры, как:
- Материал.
- Диаметр системы, которую нужно обогревать.
- Тип.
- Толщину их изоляции.
- Величину тепловых потерь.
Внимание! Допустив ошибку в таких расчетах, можно получить либо неэффективную систему, либо нецелесообразно дорогую в эксплуатации.
Особенности монтажа
Монтаж проводов может производиться внешним либо внутренним методом.
Для прокладки кабеля для обогрева водопроводной трубы наружным методом следует соблюдать такие правила:
- Обогревательный элемент не может располагаться на верхней части трубы. Это обусловлено опасностью его повреждения механическим путем или при продавливании почвы.
- Также нужно учитывать то, что замерзание рабочей среды обычно начинается снизу, потому данный участок трубопровода требует максимального обогрева.
- На поворотах провод должен располагаться максимально близко к внешней стороне отвода.
- Необходимо изолировать конструкцию от контакта с теплоизоляцией. Для этого нужно использовать пленку или скотч.
- При недостаточной эффективности для одного кабеля можно использовать две и более трассы. Но максимальное их количество – 4.
Внешний метод
| Шаги | Описание |
|---|---|
 Монтаж кабеля по прямой |
Можно укладывать как по прямой линии вдоль всей магистрали, так и в виде спирали. Можно даже обматывать систему проводом с разным шагом. Последний метод наиболее эффективен |
 Крепим при помощи скотча |
Для крепления используется скотч, лучше металлизированный, пластиковые хомуты или кабельные стяжки |
 Установка теплоизоляции |
Для такого метода необходимо поверх укладывать теплоизоляционный материал. Стоит знать, что толщина изоляции, которая будет справляться со своей задачей, зависит от диаметра трубы. В среднем она должна быть не менее 5 см. Материал должен быть влагозащищенным. |
Для изоляции системы можно использовать минеральную вату, готовую скорлупу из пенополиуретана или пенополистирола, вспененного полиэтилена.
Совет! Для защиты от воды используют разные виды пленок или приобретают фольгированный утеплитель, также распространен метод «труба в трубе», когда защитой от влаги является полимерная труба, надетая поверх утепленной основной трубы.
Внутренний метод
Внутренняя прокладка греющего провода более эффективна, но также имеет свои тонкости:
- Такой способ используется только для обогрева прямых участков магистрали, в крайнем случае – небольших поворотов, где шнур не будет тормозить циркуляцию жидкости. Установка в местах расположения вентилей и прочей арматуры запрещено.
- Труба, в которой прокладывается шнур, должна быть диаметром не менее чем 20 мм.
- Если трубопровод транспортирует питьевую воду, то провод должен соответствовать санитарно-гигиеническим нормам, чтобы не качество воды не ухудшалось.
Обратите внимание! Любой шнур в обязательном порядке должен оснащаться терморегулятором, чтобы температура его нагрева была контролируемой, а перегрев исключался.
Нагревательный кабель для водопроводов снаружи трубы: цена, обогрев по типу
Крупнейшими фирмами-производителями проводов для подогрева труб являются:
- Devi.
- Raychem.
- Lavita.
- Esto.
Наиболее популярны изделия датской фирмы Devi. Среди Российских производителей конкурентные изделия предлагает ООО «Специальные системы и технологии». Из всего этого ассортимента можно подобрать греющие устройства в зависимости от типа труб.
Металлические системы
Для металлических труб следует выбирать кабели с мощностью свыше 10 Вт/м.п.
Это может быть:
- Греющий резистивный DEVIflex DTIP-18,
- Саморегулирующийся DEVI-Pipeheat DPH-10,
- Саморегулирующийся греющий DEVI-Pipeguard-33.
Температура нагрева данных моделей не превышает 85 градусов.
Трубы из полимеров
Трубы из полимеров обогреваются кабелями мощностью до 10-17 Вт/м.п. В противном случае возможен выход труб из строя из-за перегрева. Также имеет значение, для каких целей будет установлен такой провод, при этом учитываются также агрессивность рабочей среды, ее возможная взрывоопасность и прочие факторы.
Рекомендуются следующие модели:
- Резистивный греющий DEVIflex DTIP-10,
- Резистивный греющий DEViflex DTIP-18 c применением терморегулятора,
- Саморегулирующийся греющий DEVI-Pipeheat DPH-10.
Модели для водостоков
Существуют также модели кабелей, используемых для подогрева водостоков, водосборных и прочих емкостей, желобов.
| Модель | Мощность, Вт/м.п. | Напряжение, Вт | Цена, у.е |
|---|---|---|---|
 Defrost Pipe-15 |
15 | 230 | 11-15 |
 Defrost Pipe-20 |
20 | 230 | 11-15 |
 Defrost Pipe Water |
18,5 (в воде), 9 (на открытом воздухе) | 230 | 11-15 |
Нагревательный кабель резистивного типа с одной жилой
Этот тип применим для монтажа на трубопроводах, а также для подогрева полов с разным типом покрытия.
Провод можно укладывать под цементную стяжку или засыпать сухой смесью:
- Мощность, Вт/м.п. — 17.
- Напряжение, Вольт — 230.
- Стоимость — от 90 у.е.
Резистивный двухжильный нагревательный кабель
Этот тип применим для трубопроводов, а также для монтажа системы пола с подогревом.
Кабель разрешено укладывать в бетонную стяжку:
- Мощность, Вт/м.п. — 17.
- Напряжение, Вольт — 230.
- Стоимость — от 116 у.е.
Несколько советов
Если трубопровод расположен частично в помещении, частично за его пределами, то следует отдать предпочтение саморегулирующемуся кабелю.
Итак:
- Такое приспособление само будет регулировать мощность нагрева на каждом участке трубы.
- Резистивный же кабель потребует установки термодатчиков на всех участках, где температура должна изменяться.
Для автоматического включения и выключения можно установить реле.
В завершении
Установка кабеля в бытовых условиях требует обязательного подключения УЗО, которое предотвратит поражение током в случае выхода кабеля из строя.
- Перед монтажом следует проверить целостность оболочки кабеля и при наличии каких-либо повреждений отказаться от его установки.
- При монтаже кабеля внутри трубы необходимо принять меры по герметизации места его входа. Для этого применяют специальные муфты и уплотнительные элементы. Такие детали вставляются в тройник, который размещается в определенном месте трубопровода.
- Устанавливать греющее оборудование следует уже тогда, когда температура воздуха начинает опускаться до нуля. Промедление чревато тем, что трубы начнут подмерзать, а для их отогрева понадобится большая мощность и время.
- Если необходимо создать систему обогрева труб, проходящих на открытом воздухе, а также для подогрева водосточных желобов и крыш следует выбирать модели кабелей с изоляцией, которая не подвержена воздействию ультрафиолета.
Обогрев трубопроводов при помощи кабелей – практичный и надежный метод, особенно для регионов с холодным климатом, где прокладка труб подземным методом подчас просто невозможна. Чтобы наглядно узнать, как установить кабель для обогрева водопроводной трубы, посмотрите видео и ознакомьтесь с деталями монтажа.
