Особенности расчёта пропускной способности труб

Пропускная способность ПС труб при прокладке водопроводных и отопительных линий, а также газовых магистралей, является важным критерием, подлежащим расчёту. Расчёт данного показателя представляет собой сложную задачу, без выполнения которой невозможно начать работу.

Какие имеются методы расчёта ПС труб

ПС труб – это немаловажный параметр, представляющий собой возможность трубы проводить соответствующее количество воды за определённый отрезок времени. ПС трубопровода зависит от такого технического показателя, как диаметр. Чем выше данный параметр, тем соответственно большее количество воды проходит по ней за принимаемое во внимание значение времени.

Диаметр хотя и является главным фактором, но не единственным. ПС зависит также от давления напора в системе, а также от типа жидкости. Чем выше показатель давления, тем больше будет значение рассматриваемого показателя. Для выявления рассматриваемого параметра известно несколько методов, которые называются:

  1. Физический метод.
  2. Табличный способ.
  3. Определение с применением программы.

Рассмотрим подробно, что же представляет собой каждый вариант.

Физический вариант определения ПС

Физический способ определения пропускной способности включает в себя проведение расчётов по специальным формулам. В зависимости о того, какой тип системы проектируется, формулы расчётов будут различаться. Для проведения самостоятельного (физического) расчёта ПС трубопровода, во внимание принимаются следующие показатели:

  • Шероховатость.
  • Внутренний диаметр.
  • Уклон трубопровода.
  • Значение сопротивления.
  • Степень зарастания.

По устаревшей формуле во внимание принимались только три основных параметра: диаметр, давление и шероховатость. Самостоятельно произвести расчёт человеку, который с этим никогда не сталкивался, будет достаточно проблематично.

Табличный вариант расчёта

Имеются табличные значения, которые были созданы для того, чтобы облегчить выявление ПС трубопровода внутриквартирной разводки. Зачастую при монтаже внутриквартирной разводки не требуются показатели высокой точности. Это значение используется, чтобы избежать сложных математических вычислений. Однако немаловажен такой фактор, как осадочные наросты, формирующиеся внутри труб с течением времени. Эти негативные последствия способствуют снижению диаметра трубы, что отражается на показателях ПС.

Читайте также:  Затвор поворотный с редуктором: что из себя представляет, как работает.

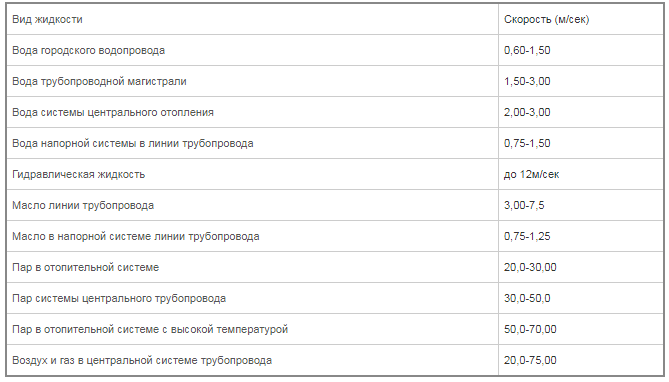

Таблица ПС для разных типов жидкостей

Представленные табличные данные ПС трубы не учитывают образование наростов, поэтому для устаревших магистралей эти показания являются не актуальными.

Была разработана специальная таблица ПС водопроводных труб, которая впоследствии получила название своего создателя Шевелева. Особенность этой таблицы в том, что в ней принимается во внимание материал трубы, и прочие дополнительные критерии. Эти данные являются очень полезными тогда, когда проводится водопроводная система частного дома с применением нестандартных видов стояков.

Определение ПС специальными программами

Чтобы упростить и ускорить процедуру расчёта пропускной способности труб, в сантехнических организациях устанавливаются специализированные компьютерные приложения. В интернете имеются специальные онлайн-калькуляторы, используя которые, можно сделать приблизительный расчёт.

Одними из популярных приложений определения ПС трубопроводов являются: «TAScore» и «Гидросистема». Первая программа была разработана западными специалистами, а вторая отечественными инженерами.

Как рассчитать ПС для газовых трубопроводов

К определению пропускной способности газопроводов предъявляются особые требования. Это связано с тем, что природный газ относится к сложным и опасным видам. Формула расчёта ПС для газовых трубопроводов имеет следующий вид:

Qmax=0,67Ду2*р,

где, Ду – диаметр условного прохода,

р – давление в газопроводе + 0,10 мПа.

Для расчёта ПС газопровода при использовании труб стандартных диаметров, была разработана специальная таблица. Если же необходимо узнать рассматриваемые величины для нестандартных размеров трубопроводов, то для этого проводятся соответствующие инженерные расчёты.

Таблица ПС газового трубопровода

Особенности ПС водопроводных систем

К монтажу водопровода в доме приходится прибегать в частых случаях. Расчёт ПС труб для водопровода не менее важен, чем для газопровода, ведь они выдерживают высокие нагрузки. Чем больше диаметр трубопровода, тем выше не только показатель проходимости, но ещё и ниже вероятность образования застоев. При определении ПС для водоснабжения немаловажно учитывать такой параметр, как степень трения жидкости о стенки трубопровода.

Чем больше показатели температуры воды в магистрали, тем ниже ПС трубопровода. Это связано с тем, что вода при нагревании расширяется, поэтому возникает дополнительный коэффициент трения. Для водопроводных систем это не столь важно, в отличие от системы отопления. Таблица ПС труб для водопровода в зависимости от диаметра и давления воды представлена ниже.

Таблица Шевелева

На основании данных таблицы Шевелева можно произвести расчёты ПС водопровода.

ПС для канализации

ПС для канализации зависит от системы отведения стоков используется: напорный или самотёчный. В основе определения ПС вовлечены законы науки гидравлики. Чтобы высчитать ПС канализационной системы, понадобятся не только сложные формулы для расчёта, но ещё и табличные сведения.

Для выявления объёмного расхода жидкости берётся формула такого вида:

q=a*v,

где, а – площадь потока, м2,

v скорость движения, м/с.

Площадь потока a это сечение, перпендикулярное в каждой точке скорости частиц потока жидкости. Это значение еще известно под таким названием, как живое сечение потока. Для определения указанной величины применяется формула: a = π*R2. Величина π постоянная, и равняется 3,14. R радиус трубы в квадрате. Чтобы узнать скорость, с которой движется поток, понадобится воспользоваться формулой следующего вида:

v = C√R*i,

где, R – гидравлический радиус,

С – смачивающий коэффициент,

I – угол уклона.

Для расчёта угла уклона понадобится рассчитать I=v2/C2*R. Чтобы определить смачивающий коэффициент, нужно воспользоваться формулой следующего вида: C=(1/n)*R1/6. Значение n – это коэффициент шероховатости труб, равняющийся 0,012-0,015. Для определения R используется формула:

R=A/P,

где, A – площадь поперечного сечения трубопровода,

P – смоченный периметр.

Смоченным периметром именуется линия, по которой происходит соприкосновение потока в поперечном сечении с твердыми стенками русла. Чтобы выявить значение смоченного периметра в круглой трубе, потребуется воспользоваться формулой следующего вида: λ=π*D.

В таблице ниже представлены параметры для проведения расчёта ПС сточных канализационных трубопроводов безнапорного или самотёчного способа. Сведения выбираются в зависимости от диаметра трубы, после чего подставляются в соответствующую формулу.

ПС для канализации

Если нужно произвести расчёт ПС канализационной системы для напорных систем, то данные берутся из таблицы ниже.

ПС канализационной системы

Влияние материалов на пропускную способность

На снижение диаметра трубы влияет такой фактор, как образование налёта во внутренней полости трубопровода. Если используется стальной материал для сооружения водопровода, то уже через 15-20 лет пропускная способность трубопровода будет снижена в несколько раз.

Если в системе отопления применяется вода плохого качества, что случается чаще всего, то это также негативно отразится на пропускной способности. Ведь вода с засорениями способствует снижению потока или напора, что влияет на скорость транспортировки теплоносителя. Особенно часто снижается ПС металлических трубопроводов в местах некачественного выполнения стыковок, или при переходе от одного диаметра трубы на другой. Эти места требуют периодической профилактики, иначе в скором времени могут возникнуть посторонние звуки в виде гула водопровода при открытии крана. Трубопроводы из полиэтилена лишены такого негативного последствия, как возникновение налёта.

В завершении следует отметить, что для сооружения водопровода в частном доме подойдут табличные данные или же значения, которые можно получить, воспользовавшись специальными онлайн-калькуляторами. Произвести расчёт с помощью калькулятора не составит труда. Для получения данных при сооружении трубопровода в многоэтажном доме понадобится провести сложные математические расчёты. Однако такие расчёты требуют много времени, поэтому сегодня все большей популярностью пользуются специальные компьютерные программы, которые упоминались в материале.
