Колодцы сборные варианты и чертеж

Колодцы сборные применяются для накопления бытовой воды, сточных или грунтовых вод. Само название определяет то, что конструкция состоит из нескольких элементов, которые соединяются меду собой в единую систему. Классифицируются они по достаточно большому количеству при знаков, о которых далее поговорим подробнее.

Разновидности сборных колодцев

колодцы сборные

Прежде чем проводить выбор чертежа, по которому будет возводится колодец, следует уделить внимание их классификации.

По сети, в которой применяется конструкция, выделяют:

  1. Промышленные и бытовые колодцы, предназначенные для накопления сточных вод. Сегодня на загородных или дачных участках зачастую применяют пластиковые трубы большого диаметра, но все же пока используют и железобетонные кольца для создания сборных колодцев. А вот в промышленности дела обстоят несколько иначе – прочность конструкции определяет срок службы несколько десятков лет.
  2. Дренажные для отведения воды от объектов или участков.
  3. Ливневые предназначены для отведения выпадающих осадков от различных конструкций.

Кроме этого они делятся по виду используемого материала на:

  1. Бетонные.
  2. Кирпичные.

По способу использования можно выделить:

  1. Смотровые колодцы – применяются для обслуживания системы.
  2. Перепадные создаются в различных системах в случае, если нужно изменить глубину залегания труб.

С учетом вышеприведенной информации проводится подбор наиболее подходящего чертежа.

Основные элементы конструкции

Элементы конструкции

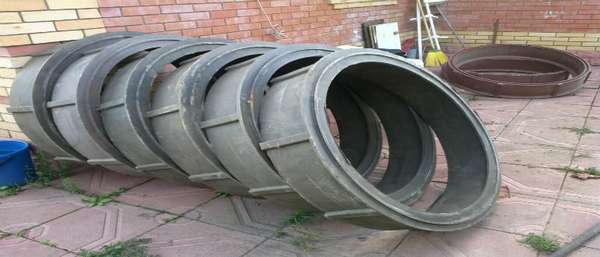

В последнее время рассматриваемые конструкции практически не возводятся путем применения кирпича, а вот бетонные кольца пользуются большой популярностью. Основные элементы:

  1. Люк.
  2. Крышка.
  3. Кольца.
  4. Дно.

Кроме этого не стоит забывать и о соединительных элементах, которые представлены скобами.

Разновидности и чертежи перепадных колодцев

перепадные колодцы

Можно выделить несколько типов чертежей, которые можно применять при возведении перепадных колодцев:

  1. Первый тип применяется в случае несущественного перепада соединяемых элементов системы (схема А). Ключевая особенность конструкции заключается в волнистом основании, которая позволяет стекать стокам и грунтовым водам без создания ударной нагрузки. В данном случае скорость потока существенно увеличивается.
  2. Второй тип также предусматривает присутствие плавного дна, но уровень перепада существенно повышается (рисунок Б).
  3. Третий тип отличается от предыдущего тем, что колодец не имеет плавных граней (рисунок В). Для того чтобы защитить конструкцию от ударной нагрузки, которая возникает при падении жидкости, устанавливается отбойная стенка посредине колодца.
  4. Более сложной конструкцией можно назвать схему Г. Она применяется в случае существенного перепада уровней. Своеобразные перегородки, расположенные поочередно, подавляют падение жидкости. Многоступенчатые шахматные конструкции подавляют скорость потока.
  5. На рисунке Д отображена схема, которая предусматривает соединение двух колодцев трубой. Соединительная труба прокладывается под углом. Подобная конструкция обходится дороже, создается в случае, когда следует избегать ударную нагрузку.

Эти моменты следует учитывать при рассмотрении чертежей перепадных конструкций.

Накопительные железобетонные колодцы

накопительный колодец

Сборные конструкции могут возводится при использовании железобетонных колец или элементов, имеющих квадратную форму. Кроме этого отметим следующие конструктивные особенности:

  1. Диаметральный размер или площадь поперечного сечения. Водоизмещение является важным показателем, который стоит учитывать. Чем больше поперечное сечение, тем больше объем конструкции при ее неизменной высоте.
  2. Высота определяется количеством секций и их размером.
  3. К накопительному колодцу подключаются трубы через отверстия. На стыке применяются различные изоляционные материалы

Зачастую накопительный колодец имеет строго цилиндрическую форму, но можно встретить варианты исполнения с наклонной поверхностью.

Смотровые колодцы

смотровой колодец

В канализационной и дренажной системе присутствуют смотровые колодцы. Чаще всего они представлены полипропиленовой трубой большого диаметра, но в некоторых случаях собирают эту конструкцию из железобетонных колец. Классифицируются они по тому, как примыкают трубы:

  1. Прямой ток, когда подводящая и отводящая трубы расположены на одной линии.
  2. Угловой ток (в данном случае угол может варьировать в пределе от 10 до 90 градусов).

В заключение отметим, что чертеж должен содержать всю важную информацию. Примером можно назвать диаметральный размер колодцев, подключаемых труб, высота конструкции, толщина стенок, толщина подложки и многие другие моменты. Некоторая информация берется с таблиц, другие должны быть рассчитаны в зависимости от особенностей грунта и уровня залегания грунтовых вод.
