Здравствуйте уважаемый читатель! Темой сегодняшнего разговора будут пластиковые трубы. Они получили уже повсеместное распространение и перед домашними мастерами нередко возникает вопрос: как врезаться в пластиковую водопроводную трубу? В предлагаемой статье вы узнаете самые доступные и эффективные методы врезки, её пошаговый алгоритм, нюансы, советы профессионалов о том, как избежать ошибок при этой операции.
Когда необходима подобная работа
Необходимость в подобной работе возникает при:
- замене труб,
- установке счетчика воды, дополнительной сантехники,
- подключении слива стиральной машины,
- изменении месторасположения кухонь, ванн, санузлов,
- других аналогичных ситуациях.
Назначение процедуры
Целью процедуры является подключение отвода к основной трубе или магистрали.
Внутри дома необходимо сделать новую разводку.
Присоединение к общему трубопроводу происходит при возведении индивидуального дома или другого объекта капитального строительства, организации отвода на другое направление. При этом рассчитывается водозабор, подбирается диаметр и материал второстепенных труб. Отводящие трубы выбирают исходя из значений давления в магистрали.
Суть процесса
Чтобы осуществить подсоединение отвода к основной трубе, необходимо просверлить в ней отверстие, с помощью пайки или фитингов различного вида присоединить отводную трубу.
Если нельзя отключить подачу воды, отверстие и подсоединение производят с использованием специальных хомутов.
В ходе операции необходимо соблюдать два общих условия:
- диаметр сверла и диаметр внутри отводящей трубы должны совпадать,
- дополнительная труба по диаметру меньше основной.
Какие документы оформляются для врезки в магистральный водопровод
Делать врезку в общую магистраль водопровода без разрешения местных органов власти нельзя. Это повлечет штрафные санкции и привлечение к административной ответственности.
- Для подсоединения к общему магистральному водопроводу владельцу домовладения необходимо получить разрешение в ведомстве, к ведению которого относится трубопровод.
- В орган местного водоканала подается заявление с приложением документов, подтверждающих права на земельный участок и дом, а также кадастровый план участка.
- Специалисты водоканала подготовят технические условия с указанием разрешенного для заявителя объема водозабора и места подключения.
- После этого в районной СЭС необходимо получить заключение на присоединение к водопроводной сети.
- Топографическую съемку в виде чертежа со всеми нужными сведениями об участке, построенными на нем объектами, в том числе и подземными, с указанием места водозаборного колодца, сделают кадастровые инженеры.
- В проектном отделе водоканала заказывается проект водоснабжения дома.
- В коммунальных службах оформляется ордер на проведение земляных работ.
Выполнять врезку в общий пластиковый, стальной или чугунный трубопровод, вправе только представители водоканала.
После подключения к магистрали СЭС отбирает пробы и проверяет качество воды, оформляет акт о промывке и дезинфекции.
Служба водного хозяйства принимает работы, выдает справку о выполнении техусловий. Заключает с владельцем домовладения договор об эксплуатации трубопровода водоснабжения.
Варианты врезки
По своей технологии методы врезки в трубопроводы из пластика подразделяются на две условные группы.
- Закрепление на трубе стягивающей накладки в виде хомута с выходным отверстием под отвод.
- Вырезание участка трубы и соединение её концов в месте разреза тройником.
Первый метод заключается в закреплении обжимающей накладки на трубе болтами или привариванием встроенными в накладку нагревательными элементами.
Во втором варианте соединения производятся с использованием сварных работ специальным аппаратом или с применением фитингов различного типа.
Рассмотрим существующие способы присоединения отводов.

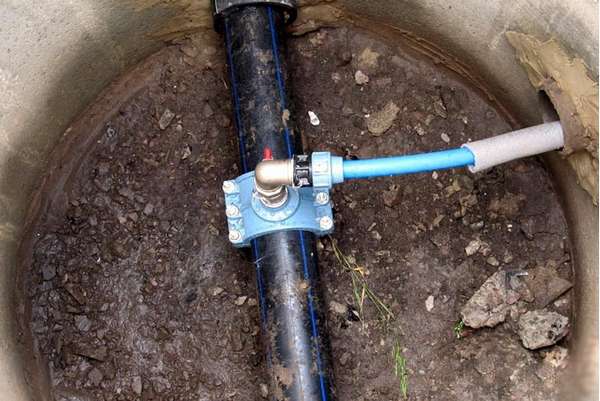

С помощью обжимного хомута-накладки
Такой хомут состоит из верхней и нижней накладок, совпадающим по размерам с габаритами трубопровода.
На трубу укладывается каучуковая уплотнительная часть с отверстием. Её функция – предотвратить протечку. Далее накладки устанавливаются на прокладку сверху и снизу трубы, стягиваются болтами и гайками.
Через отверстие выходного патрубка, расположенного в верхней накладке, производится сверление трубы. Затем к ней подсоединяют отвод.
Присоединение тройника или коллектора
Врезка тройника считается классическим вариантом врезки. Суть операции заключается в том, что вырезается часть трубопровода, а на её место устанавливается тройник или коллектор. К ним присоединяется отводная труба (если коллектор – сразу несколько отводов).
Соединения с трубопроводом осуществляется сваркой при помощи специального аппарата или фитингами различного плана.
Электросварная седелка
Обычная седельная накладка представляет собой уже рассмотренный нами обжимной хомут накладку.
В отличие от врезки тройника, она не предусматривает резку трубного изделия, тем самым, не нарушает его целостность. Для создания отвода достаточно просверлить в основной трубе отверстие должного размера.
Принцип конструкции электросварной седелки не отличается от обычной, но она оснащена нагревательными спиралями, встроенными в её корпус. При подключении к электрической сети данные элементы нагревают пластик, части которого свариваются и образуют неразрывное соединение.
Электросварочные седелки, оснащенные фрезой, позволяют производить врезную операцию без закрытия воды в трубопроводе.
Рабочий процесс заключается в установке верхней и нижней частей накладки на трубу. Подается электропитание на седелку, в результате чего части накладки приклеиваются к трубе. После застывания материала высверливают отверстие нужного размера, прокручивая встроенную фрезу. Затем остается присоединить отвод.
Врезка с помощью патрубка
Врезка с использованием патрубка применяется на второстепенных участках, в трубах низкого давления, например, трубопроводе канализации. Данный способ хорош тем, что не требует разрезания трубопровода и его возможно производить без сварки.
Патрубок должен быть в виде хомута с обхватом, которого хватило бы на весь диаметр стояка.
- Размечают место для расположения патрубка.
- Просверливают коронкой отверстие, по размерам соответствующее диаметру патрубку.
- Закрепляют патрубок, стягивая концы хомута винтом с гайкой.
- В патрубок вставляют резиновый уплотнитель, а через него – отводную трубу.
Можно использовать адаптер для труб, значительно меньших по диаметру основной.
Учитывая, что в системе канализации большого давления нет, такое соединение прослужит долго и надежно.
Какой способ лучше
Врезка тройника с применением сварки специальным аппаратом считается классическим и самым надежным методом. Другое дело, что он не всегда доступен физически из-за недостатка пространства для проведения работ. Поэтому применяют обжимные накладки различного типа.
Удобным в монтаже и простым по технологии зарекомендовали себя электросварные седелки со встроенными нагревательными элементами и фрезой для сверления. Ими могут с успехом воспользоваться люди, не имеющие навыков ремонтных работ.
Сделать самому или вызвать мастера
Если работы проводятся внутри дома, с бытовым водопроводом, то приглашать мастера особого смысла нет. При возникновении трудностей со сварочным аппаратом, можно воспользоваться электросварной седелкой, оснащенной фрезой.
Но при подключении водопровода к общей магистрали, без профессионалов, имеющих соответствующий допуск, не обойтись.
Примерная стоимость работ
Подключение частного домовладения к магистральной сети водоснабжения – самый трудоемкий и затратный по финансам процесс. Стоимость работ зависит от расстояния до колодца, объема земляных работ, уровня цен на услуги в регионе.
Приблизительные цифры следующие:
- получение технических условий и других документов, согласования – 22 тысячи руб.,
- затраты на трубы и другие элементы сети – 9-10 тысяч,
- плата за подключение к центральной сети и работы по врезке в магистраль – от 20 до 50 тысяч,
- земляные работы – до 10 тысяч,
- работы в комплексе по прокладке сети – 2-2,5 тысячи за 1 метр.
Таким образом, общая стоимость может составить от 80 до 115 тысячи рублей.
Осуществление врезки своими руками
Для проведения самостоятельных работ по врезке в пластиковый водопровод внутри дома необходимо наметить общий план работ, приобрести материалы, подготовить инструменты. Материалы следует приобретать после определения необходимых размеров.
Такое оборудование, как сварочный аппарат, вам может пригодиться раз в несколько лет. Его имеет смысл одолжить у знакомых или взять в аренду.
Необходимые инструменты и материалы
Из материалов понадобятся:
- трубы из полиэтилена (ПНД),
- тройник соответствующего размера.
Набор инструментов составят:
- паяльник-утюг,
- труборез,
- карандаш строительный.
Ход работ
Необходимо врезать тройник в стояк из пластика.
Как правило стояки расположены вблизи от стены. Поэтому для удобства монтажа врезаемый узел собирается заранее. Он состоит из тройника, отвода и установленного на нем запорной арматуры – вентиля.
Собранный узел прикладывают к трубопроводу, отмеряют участок выреза, отмечают места реза.
Перекрывают воду, открывают водопроводный кран и полностью сливают остатки воды из системы.
Труборезными ножницами вырезают намеченный участок.
Производят монтаж узла, используя электропаяльник для пластика. Для труб ПВХ можно воспользоваться клеем.
Трубы зачастую расположены впритык со стенами. Могут возникнуть проблемы с пользованием паяльником. В этом случае применяют цанговые фитинги или пресс-муфты.
Видео
Здесь вы можете посмотреть отличное видео, чтобы понять все нюансы:
Советы специалистов
Для врезки в полимерные трубы успешно зарекомендовали себя электросварочные седелки-накладки. Их применение облегчает рабочий процесс, дает в итоге высокопрочное соединение.
Регулятор температуры паяльника рекомендуется сразу установить на значение 260 градусов и не менять его в дальнейшем.
Если отсутствуют навыки в пользовании паяльником, лучше для начала получить практический опыт на отрезках трубы.
Нюансы врезки в водопровод под давлением
Чтобы врезаться в напорный трубопровод, применяют хомуты-накладки или электросварочные седелки, оснащенные фрезой, встроенной внутри накладки. Она располагается в герметично закрытом корпусе и при сверлении брызги воды не мешают процессу.
Накладка приваривается к трубе, устанавливается запорная арматура. Для сверления используется шестигранный ключ. После завершения процесса фреза вынимается и патрубок в накладке закрывается резьбовой крышкой.
Накладки с внутренней фрезой можно применять в любых водопроводах, в том числе находящихся под давлением. Однако их стоимость выше, чем у обычных накладок.
Как сделать врезку в магистральный водопровод
На дачном участке может возникнуть ситуация, когда подключаться к общему кооперативному трубопроводу придется самостоятельно. Здесь используют электросварной хомут-седелку. Он применим для магистрали с давлением, не превышающем 1,6 Мпа.
Существенно облегчит работу наличие в герметичном корпусе седелки встроенной фрезы и оснащение накладки вентилем.
Частые ошибки
Важно при подготовке к операции точно подобрать тройник, фитинги, накладки, отводные трубы точно по размеру.
Для ускорения нагрева пластика нельзя превышать температуру паяльника 260 градусов. Это приводит к повреждению материала.
Проведение работ при температуре воздуха ниже 5 градусов снижает эффективность нагрева деталей. Возникает необходимость увеличения рабочей температуры аппарата, что вызывает деформацию элементов.
Надеемся, дорогой читатель, что статья оказалась вам полезной. Удачи в ваших ремонтных делах, подписывайтесь на наши статьи и делитесь своим опытом в социальных сетях.
