Регулятор давления воды в системе водоснабжения

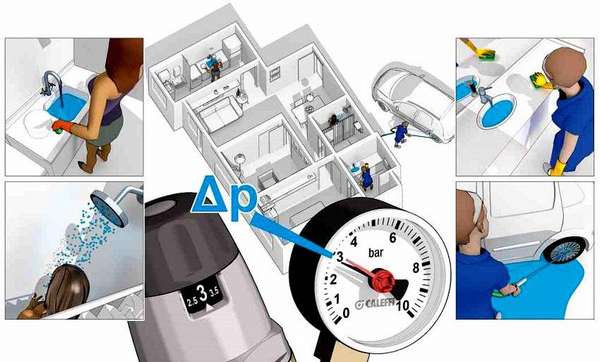

Что такое регулятор давления воды в системе водоснабжения квартиры и дома

Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.

В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.

Читайте также:  Использование сероводородной воды: состав, показания и противопоказания, натуральные источники

Устройства конструктивно делятся на два вида:

  • корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»),
  • стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).

Редуктор «до себя» для насосных станций и отопительных систем

Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.

Мембранный регулятор давления «после себя» с пилотным управлением

Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.

С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев видео:

Устройство для стабилизации характеризуется несколькими признаками:

  • способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2. Для большего диаметра применяют редукторы с фланцевым типом соединения,
  • диапазоном регулировки,
  • максимальным уровнем напора воды на выходе,
  • максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.

Бытовой регулятор имеет производительность не более 3 м3/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.

Устройство и принцип работы РДВ

Прежде чем рассматривать то, как работает редуктор давления воды, следует знать сферы применения данного устройства. РДВ оснащаются:

  • технологические и коммунальные магистрали водоснабжения,
  • противопожарные водопроводы и системы пожаротушения,
  • водозаборные станции,
  • насосные станции магистральных трубопроводов,
  • мелиорационные и оросительные системы.

Использование регулятора в магистральной сети

Несмотря на то, что принципы работы регулятора перепадов давления могут отличаться, в зависимости от типа устройства, практически все РДВ имеют одинаковую конструкцию:

  • основной рабочий элемент (клапан, поршень),
  • пружина и мембрана,
  • механическое или электронное управление,
  • пропускная способность бытовых устройств составляет 0,5-3 м3, коммерческих – 3-15 м3, промышленных – &gt,15 м3,
  • корпус из чугуна, латуни, стали с хромированным или никелированным покрытием.

Принцип работы редуктора давления воды аналогичен функционированию вентильного крана: поршень со штоком в своем посадочном месте создают заданный просвет, благодаря чему создается напор жидкости необходимой силы. При неподвижном поршне на выходе давление изменяется пропорционально силе потока на входе, а в РДВ положение клапана зависит от соотношения текущего напора и жесткости пружины. Настройка регулятора выполняется благодаря «пилотному контуру»: при увеличении силы напора рабочей среды происходит перенаправление потока воды на мембрану, опускающую шток с поршнем, тем самым уменьшая проходное сечение.

Редуктор в разрезе

Кроме стандартного механизма регулировки в некоторых современных моделях РДВ могут устанавливаться дополнительные устройства:

  • манометр,
  • фильтр грубой очистки,
  • воздушный подрывной клапан,
  • шаровой кран.

Видео: принцип действия редуктора

Виды устанавливаемых в системах водоснабжения редукторов давления воды

Современный рынок предлагает самые разнообразные модели регуляторов напора воды бытового и промышленного назначения. Редукторы, понижающие давление воды делятся на два типа – поршневые и мембранные.

Механические клапаны для воды

Механические или поршневые редукторы давления воды являются наиболее распространенным типом регуляторов. Популярность вызвана самой низкой стоимостью среди подобных устройств. Регулировка напора в системе водоснабжения осуществляется при помощи подпружиненного поршня, который изменяет проходное сечение трубы. Регуляторы водяного давления имеют диапазон настройки напора воды на выходе – 1-5 атм.

Схема поршневого редуктора

Основной недостаток, которым обладает механический регулятор давления воды – это наличие подвижных деталей, которые подвержены износу, что приводит к выводу оборудования из строя. К тому же, поршневой редуктор для водопровода сильно чувствителен к различным механическим примесям в воде, которые присутствуют в бытовых и промышленных магистралях.

Валерий ДробахинМнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаИменно по этой причине поршневые редукторы снабжаются фильтром грубой очистки. Сила напора на входе поршневого регулятора давления воды – 25 бар.

Мембранные редукторы давления воды

Решая для себя какие лучше покупать редукторы давления – поршневые или мембранные нужно сначала разобраться, что из себя представляют устройства второго типа. Регуляторы данного типа выполняют свою функцию посредством мембраны с пружиной, заключенной в герметичную камеру. При повышении силы напора в системе водоснабжения происходит сжатие пружины и воздействие на клапан, который уменьшает водный поток в трубах, а при снижении на входе все происходит наоборот.

Схема мембранного редуктора

Мембранный регулятор давления воды довольно надежное устройство, неприхотливое в эксплуатации с большим диапазоном регулировки напора в магистралях водоснабжения. Также эти устройства отличаются высокой стоимостью. Однако мембранные редукторы имеют такие недостатки как: большое количество подвижных элементов и сложность процедуры замены.

Существуют также регуляторы и проточного типа, отличительной чертой которых является отсутствие подвижных элементов, что в свою очередь положительно сказывается на надежности и долговечности редукторов. Выравнивание силы напора происходит вследствие потери скорости водного потока из-за прохождения внутреннего лабиринта устройства. В быту такие регуляторы используются практически во всех видах оросительных систем. Недостатком таких устройств считается необходимость включения на выходе дополнительного редуктора.

Также РДВ делятся по типу управления на электронные и автоматические.

Автоматические РДВ в системе водоснабжения

Современный рынок предлагает большой выбор устанавливаемых в системах водоснабжения автоматических регуляторов давления воды. Регулировка водного напора в трубопроводе осуществляется посредством специального реле. Автоматический редуктор – это довольно компактный блок с мембраной и двумя пружинами, сила сжатия и выпрямления которых регулируется посредством гаек. Мембрана реагирует на входное давление воды, и при слабом напоре пружина ослабевает, а при максимальном – сжатие становиться сильнее. Оказываемое на пружины воздействие приводит к размыканию (замыканию) контактов автоматического регулятора давления воды для насосов, запуская или останавливая помпу.

Реле давления

Реле помогает стабилизировать давление в сети водоснабжения и автоматизировать управление насосом.

Электронные регуляторы давления

Специальное устройство мониторит текущую силу напора рабочей среды, путем сбора данных датчика и движения воды, после чего приводит в действие (при необходимости) помпу. Благодаря электронному контроллеру давления воды обеспечивается защита насосного оборудования от включения при отсутствии жидкости в водопроводной магистрали.

Электронный датчик давления

Электронные регуляторы давления воды для насосов состоят из основного корпуса, датчиков, электронной платы, втулки для подключения электрокабеля и патрубков с резьбой для присоединения к водопроводу. Устройство отличается бесшумной работой. Электронный датчик давления воды в системе водоснабжения также позволяет защитить оборудование магистрали от вероятных гидроударов.

Валерий ДробахинМнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаЭлектронные устройства устанавливаются до первой отметки забора жидкости. Перед запуском редуктора насосную емкость обязательно заполняют водой.

Как выполняется установка редуктора давления воды

В требованиях, предъявляемых к водоснабжению и канализации, указано, что установку регуляторов давления воды необходимо выполнять на входе сразу после запорной арматуры до приборов учета. При таком расположении редуктор защитит все гидротехническое оборудование, в том числе водяной счетчик и фильтровочные узлы.

Как правильно разместить в квартире регуляторы давления воды

Для стабилизации напора воды и исключения перебоев в бытовых системах водоснабжения необходима установка специального редуктора. Квартирный регулятор давления также позволит исключить возможные поломки оборудования вследствие гидроударов. Большинство владельцев квартир уже почувствовали преимущества установки подобных регулирующих устройств.

Схема подключения регуляторов давления в квартире

Так как в квартирах редуктор давления воды устанавливается для снижения напора в магистрали, то монтировать его стоит к стояку за прибором учета и фильтром очистки. Желательно, чтобы водопроводная труба находилась в горизонтальном положении, а сам регулятор располагался между двумя запорными вентилями. Редукторы на воду в квартирах должны устанавливаться в строго вертикальном положении (горизонтальная или наклонная установка недопустима).

Монтаж РДВ практически не отличается от установки прибора учета воды или сетчатого фильтра. Как правило, направление потока рабочей среды обозначено стрелкой на корпусе устройства, а манометр или гнездо для его подключения находится всегда сверху редуктора.

Желательно вместе с редуктором устанавливать и манометр

Перед установкой регулятора необходимо в первую очередь перекрыть воду (желательно предупредить соседей, если дело коснется магистральной стояковой трубы). При необходимости устанавливается входная запорная арматура, к которой будет присоединен фильтр механической очистки. Обязательно нужно установить на РДВ шаровой кран.

Все места соединений нужно тщательно прогерметизировать. Во избежание повреждения регулятора уплотнительные работы желательно проводить с применением пакли, чтобы снизить вероятность образования протечек.

Устанавливать в квартире редукторы на воду можно и самостоятельно (при наличии опыта), но лучше монтаж доверить профессионалам.

На заметку! Использование РДВ предохраняет бытовые гидротехнические приборы и систему водопровода от гидроударов, поломок и аварийных ситуаций.

Правильная установка РДВ в частном домовладении

Устройства РДВ для частного дома выполняют ту же функцию, что и для квартирных магистралей, с той лишь разницей, что в водопроводных системах коттеджей присутствует насос. Регуляторы давления воды для насосных станций дома монтируются манометром вверх в точке подключения домашней сети к трубопроводу (желательно за водомером). Помимо того необходимо предусмотреть врезку в систему фильтра грубой очистки (если это не было сделано ранее), который устанавливается на входе в домашнюю магистраль. Перед регуляторами давления воды на насосах и за ними монтируют запорную арматуру.

Последовательность включения редуктора

После устройства для стабилизации напора жидкости следует выполнить прямой участок трубопровода длиной не менее пяти рабочих диаметров. При наличии минимальных навыков в сантехнике можно установить на входе в дом регулятор давления воды самостоятельно, но для гарантии качества монтаж прибора лучше поручить опытному специалисту.

Решая для себя вопрос – устанавливать регулятор до счетчика или после, стоит посмотреть это видео

Регулировка редукторов давления воды в системах водоснабжения

Наиболее оптимальной считается сила напора на выходе на уровне 2-3,5 кг/см2. Добиться такого значения сложно, поэтому следует разобраться, как отрегулировать редуктор давления воды.

У различных типов и моделей редукторов разное быстродействие. В случае протечки напор снижается на 1,5-1,2 атм. в зависимости от действующей установки. Спустя несколько секунд напор увеличивается, до уровня ниже статического. Идеальный напор на выходе должен быть минимум на 1,5 кг/см2 меньше входного, в противном случае движение воды в трубопроводе сильно замедлится. Это необходимо принимать во внимание, выполняя в квартире регулировку редукторов давления воды.

Плохую работу редуктора можно заметить лишь при наличии парных манометров или водозабора устроенного до регулятора давления. Обслуживание РДВ состоит в промыве встроенного фильтра и промывке механизма. В том случае если это не дает результатов, то дело в механической неисправности или износе деталей. Визуально определить состояние регулятора можно, если извлечь шток.

Регулировку регуляторов давления воды необходимо выполнять при работающей системе и наличии в ней напора. При этих условиях на манометре сразу заметно изменение параметров после выкручивания или закручивания регулировочного винта. Без манометра регулировку делать не стоит, поскольку можно сбить заводские настройки редуктора.

С регулировкой РДВ можно ознакомиться, просмотрев видеоролик:

Обзор редукторов регулировки давления воды в системах водоснабжения

Поддержание нормального давление в системе водоснабжения очень важно для нормальной эксплуатации гидротехнического оборудования. Зарубежные и отечественные производители сантехнического оборудования предлагают большой выбор оборудования для регулировки силы напора рабочей среды в системах водоснабжения. Прежде чем купить регулятор давления воды стоит для начала ознакомиться с наиболее популярными моделями и производителями.

Популярные модели редукторов давления воды Honeywell

Производимые компанией Honeywell регуляторы давления воды предназначены для защиты водопроводных сетей от внезапного увеличения напора в системе. На выходе редуктора давление всегда находится в заданном значении, что позволяет снизить расходы на холодную и горячую воду, а само устройство работает довольно бесшумно. Продукция Honeywell популярна на европейских, американских и азиатских рынках и соответствует всем международным стандартам качества.
