Гидроаккумулятор для систем водоснабжения: устройство и принцип работы

Монтаж автономной системы водоснабжения частного дома в обязательном порядке требует установки в систему водопровода гидроаккумулятора, устройства позволяющего обеспечить работу бытовой техники и значительно повысить эффективность использования воды и при этом существенно сэкономить на потреблении электроэнергии. Однако, как показывает практика, при самостоятельном монтаже водопровода не только правильно подключить сам гидроаккумулятор, важно чтобы он был максимально правильно подобран по своим параметрам и соответствовал требованиям эксплуатации и остального оборудования автономного водопровода.

 Что такое гидроаккумулятор

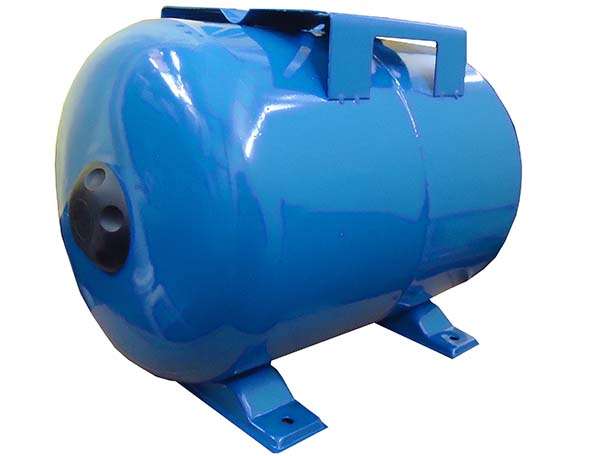

гидроаккумулятор для водоснабжения

Свое название гидроаккумулятор берет из двух слов греческого происхождения «гидро» – в переводе означает вода, а вот «аккумулятор» – накопитель. Так что в прямом переводе гидроаккумулятор это не что иное, как накопитель воды. Гидроаккумулятор это общепринятое название, также довольно часто применяется и другое название этого вида оборудования – мембранный бак. Такое название раскрывает более детально устройство гидроаккумулятора.

Классический вид гидроаккумулятора, представляет собой пустотелый сосуд, внутри которого находится разделяющая мембрана или эластичная прокладка. Эта мембрана делит внутреннее пространство на две части. Одна из частей, имеет золотниковый клапан, через который закачивается в полость инертный газ или специально подготовленный воздух. Вторая половина, имеет входной фланец, к которому подключается система водопровода, и при открытии крана эта половина бака заполняется водой.

Следует знать, что встречается два вида оборудования – гидроаккумуляторы, имеющие мембрану и баки, имеющие вместо мембраны полноразмерный резиновый резервуар, практически равный по объему бака.

В системе автономного водопровода гидроаккумулятор устанавливается не отдельно, в обязательном порядке к нему монтируется и другое оборудование, которое позволяет обеспечивать надежную работу всей системы:

  • Манометр,
  • Блок управления насосным оборудованием,
  • Трубопровод, соединяющийся с насосом и системой водопровода,
  • Фильтр механической очистки воды.
Читайте также:  Как подобрать правильную запорную арматуру для водопровода и самостоятельно ее смонтировать?

Золотниковый ниппель, установленный со стороны куда закачивается газ обеспечивает необходимое давление газа внутри резервуара, и предназначен для закачивания в него инертного газа или подготовленного осушенного воздуха. Подключение баллона с газом осуществляется через специальный переходник, а для закачки воздуха применяется автомобильный компрессор или обычный насос.

Для чего необходим гидроаккумулятор

Схема работы гидроаккумулятора

Система автономного водопровода как и традиционный централизованный водопровод постоянно находится под давлением, при открытии крана вода под давлением вырывается наружу, но при этом, в отличие от централизованного водопровода в автономной системе нет водонапорной башни, чтобы постоянно поддерживать необходимое давление. Роль водонапорной башни в системе замкнутого водопровода выполняет гидроаккумулятор. Наполняя часть бака водой, мембрана сдавливает воздушную часть гидроаккумулятора. После того как давление в водопроводе достигает максимума, подача воды прекращается и давление стабилизируется. Однако при открытии крана вода выходит наружу под давлением, это давление создается сжатой мембраной, которая под действием сжатого воздуха начинает выдавливать воду из системы. Небольшое количество воды, отобранное из системы, незначительно снизит давление внутри, и если давление не уменьшается до нижнего уровня, когда включится насос, гидроаккумулятор и дальше будет поддерживать давление в водопроводе при меньшем количестве воды.

Условно работу гидроаккумулятора можно представить следующим образом:

  • Давление в системе водопровода ниже минимального уровня – автоматика включает насос, и вода начинает поступать в систему.
  • При поступлении воды в систему наполняется бак гидроаккумулятора и постепенно сжимается мембрана, увеличивая давление в воздушной камере.
  • После закрытия крана, насос продолжает подавать воду в систему, пока гидроаккумулятор не заполнится полностью и автоматика не отключит насос при достижении давления наибольшего показателя. Давление в воздушной камере и водяном резервуаре достигает максимального показателя.
  • При открытии крана, вода из водяного резервуара гидроаккумулятора начинает поступать в систему под давлением воздушной камеры. При достижении минимального показателя, автоматика снова включает насос и начинается подача воды в систему.

Таким образом гидроаккумулятор позволяет обеспечивать постоянное давление воды в системе водопровода. Однако на этом его функции не заканчиваются. Наличие эластичной мембраны или резинового резервуара дает возможность быстро реагировать на  резкое повышение давления в системе, например при включении насосного оборудования, когда большой объем воды поступает в систему. Обычно при таком гидроударе в системе замкнутого автономного водопровода, без гидроаккумулятора ломались бы запорные клапана бытовой техники, краны смесителей, появлялись протечки в резьбовых соединениях.

Автономная система водопровода, без гидроаккумулятора, требовала бы включения насосного оборудования при каждом открытии крана, пусть даже на 2-3 секунды, что неизбежно привело к преждевременному износу как насоса, так и автоматики включения. При этом гидроудары были бы постоянным явлением.

 Виды гидроаккумуляторов

гидроаккумуляторы для водоснабжения

Обустройство индивидуальных домов зачастую требует специфического подбора оборудования для монтажа системы водопровода. Для наиболее полного и качественного выполнения этих задач разработаны несколько видов гидроаккумуляторных баков как по назначению, так и по другим характеристикам.

Одной из важных классификаций мембранных баков для автономного водопровода выступает объем резервуара:

  • Малые баки от 10 до 35 литров,
  • Средние баки от 35 до 70 литров,
  • Большие баки свыше 70 литров объема резервуара для воды.

Для установки в помещении имеется две разновидности, различаемые в зависимости от способа установки:

  • Горизонтальные баки:
  • Вертикальные баки.

Также по способу установки баки могут быть:

  • Баки устанавливаемые в составе насосных станций, со специальными креплениями для насосного оборудования на корпусе,
  • Отдельно стоящие баки, устанавливаемые как отдельные элемент.

Классификация баков может быть и по цвету корпуса:

  • Синий цвет – бак предназначен для установки и использования в системе с холодной водой,
  • Красный бак – конструкция может использоваться для аккумулирования горячей воды.

Красный цвет бака используется в качестве гидроаккумулятора в системе горячего водоснабжения, резина резервуара такого бака более эластична и поэтому использовать ее для установки с холодной водой не рекомендуется.

Вертикальные и горизонтальные баки имеют ряд отличий, которые существенно влияют на работоспособность оборудования и специфику обслуживания. И для горизонтальных и для вертикальных баков при работе с холодной водой часто наблюдается ситуация, когда после 2-3 месяцев работы, в баке скапливается довольно большое количество воздуха. Поступая вместе с водой в бак, воздух постепенно заполняет объем водяного резервуара, препятствуя накоплению воды. Такая ситуация приводит к ухудшению работы гидроаккумулятора и неправильной работе автоматики и частому включению насоса. Иногда в объеме бака 35 литров поступает всего 25 литров воды, а все остальное пространство заполняется воздухом.

Удаление воздуха из резервуара зависит от его конструкции – для больших объемов вертикальных баков, в которых водяной резервуар находится сверху, воздух их камеры стравливается при помощи ниппеля установленного недалеко от входного патрубка. Для горизонтальных баков и баков небольшого объема рекомендуется дополнительно установить шаровый кран и сделать отвод для слива воды непосредственно из бака в канализацию. При отключении подачи электричества в систему управления насосом рекомендуется открыть один из кранов и спустить воду из гидроаккумулятора. После этого снова включить электричество и заполнить водой всю систему снова.

Виды мембран и их свойства

мембрана гидроаккумулятора

Основным рабочим элементом гидроаккумуляторов выступают эластичные мембраны, с помощью которых внутренне пространство делится на две части. Для баков разного объема и назначения сегодня выпускается два основных вида мембран – фигурные мембраны и плоские мембраны.

Плоские мембраны устанавливаются в основном в баки небольшого объема. Натяжные потолки Срочно Москва https://webipro.ru/natyazhnie-potolki-srochno-moskva/ . Особенностью установки таких баков является  то, что они в обычных условиях не ремонтируются, это необходимо учитывать при выборе бака.

Фигурная резиновая мембрана может быть установлена в различных видах гидроаккумуляторов. Основное преимущество этой мембраны заключается в том, что ее можно просто заменить самому при ремонте бака.

В зависимости от объема и назначения бака фигурные мембраны могут быть:

  • Для установки в баках для холодной воды,
  • Для баков горячей воды,
  • Мембраны для технической воды,
  • Мембраны для питьевой воды.

Назначение и тип гидроаккумулятора требует подбора правильной мембраны для установки. Все мембраны рассчитываются на 100 000 рабочих циклов работы. Но это в классическом варианте, когда вода отвечает большинству стандартов, и не имеет дополнительных механических включений.

На практике, мембрана для питьевой воды при установке в качестве элемента в водопроводе, подающем техническую воду, выдерживает не более чем половину циклов полного наполнения–спуска.

Особенно тяжело мембраны горизонтальных баков и вертикальных баков с верхним расположением водяного резервуара переносят накопление песка и других нерастворимых осадков. Известь, песок и частицы глины, оседая на стенках резинового резервуара постепенно скапливаются и приводят к прорыву мембраны. Именно поэтому обязательно в систему подачи воды перед гидроаккумулятором необходимо устанавливать фильтр для очистки воды от вкраплений.

Узким местом гидроаккумуляторов является также место крепления впускного фланца и корпуса бака. Особенностью этого узла является специфика его установки, ведь впускной фланец не только присоединяется к корпусу, а и зажимает мембрану. Неправильная затяжка болтов, неравномерная затяжка и сдвиг мембраны приводит к потере герметичности и появлению протечек. При замене мембраны рекомендуется проводить поочередную затяжку всех болтов постепенно, контролируя при этом натяжку мембраны.
