Газовый шаровый кран классификация, конструкция и предназначение

С каждым годом количество подключенных домов к центральной системе газоснабжения существенно увеличивается. Газ – легко воспламеняемое вещество, которое при высокой концентрации также и взрывоопасно. Именно поэтому довольно много внимания уделяется запорным механизмам, так как от их надежности зависит и надежность всей системы. Распространенным на сегодняшний день запорным механизмом можно назвать шаровые краны. Они имеют довольно много особенностей, о которых далее поговорим подробнее.

Внедрение шаровых кранов

газовый шаровый кран

Еще всего несколько лет назад в качестве запорного механизма использовали пробковые краны и муфтовые вентили. Согласно информации, которая распространяется производителем, подобного рода конструкция должна работать долго и надежно: срок службы должен составлять 8-мь лет и больше. Но как показывает практика, уже после 40 циклов вместо обещанных 400 запорный механизм становится практически бесполезным:

  1. Набивка сальниковая становится практически кашей.
  2. Пробка со временем теряла надежность фиксации.
  3. В закрытом положении конструкция пропускала газ.

Именно поэтому стандарты по прокладыванию системы газоснабжения в бытовых сооружениях предусматривают установку шаровых кранов, которые обладают более высокой надежностью и ресурсом работы более 1 300 циклов.

Особенности шаровых кранов

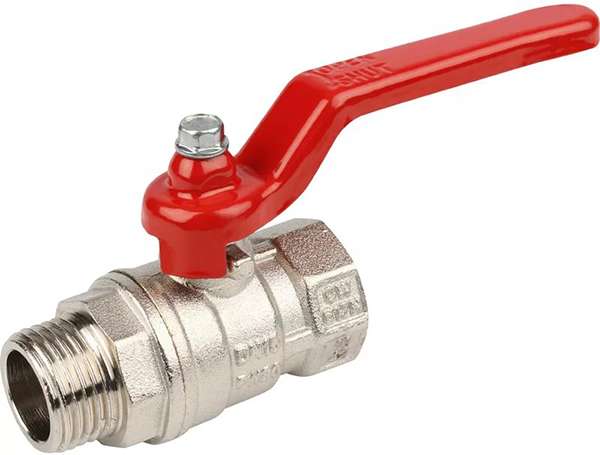

муфтовые шаровые краны

На строительном рынке рассматриваемый тип запорных механизмов появился относительно недавно, но сразу стал пользоваться большой популярностью. Большой срок службы и высокий показатель надежности определили то, что шаровые краны практически сразу стали использоваться в качестве запорного механизма при прокладке системы газоснабжения.

К преимуществам подобной конструкции можно отнести нижеприведенные моменты:

  1. Простота конструкции. Сложные системы требуют периодического обслуживания и время от времени ремонта. Простота конструкции определяет ее надежность.
  2. Высокий срок службы. Как ранее было отмечено, кран может сохранять свои эксплуатационные качества на протяжении более чем тысячи циклов.
  3. Невысокая стоимость – еще одна причина, по которой многие решают приобрести шаровые краны.
  4. Отменные эксплуатационные характеристики.

Недостатков у этого запорного механизма практически нет.

Современный запорный механизм

муфтовый шаровый кран

Простая конструкция залог уникальных эксплуатационных качеств. К ее особенностям отнесем:

  1. Запор выполнен в сферической форме, что и определяет основные эксплуатационные качества.
  2. Запор сферической формы имеет специальное отверстие, через которое и проходит газ. При изготовлении сферы используются коррозионностойкие материалы. Поэтому он служит на протяжении многих лет.
  3. Регулировка пропускной способности обеспечивается по причине возможности поворота запорного механизма вокруг своей оси. Располагают запор перпендикулярно трубопроводу.

Вышеприведенная информация определяет то, что приспособление имеет только один подвижный элемент и высокие эксплуатационные качества.

Классификация шаровых кранов

классификация шаровых кранов

Следует уделить внимание также тому, что существует несколько разновидностей рассматриваемого запорного механизма. Разделяют их по следующим признакам:

  1. По принципу креплению к трубопроводу. Кран крепится к трубе через муфты, фланцы или штуцеры. Также есть варианты исполнения, которые привариваются к трубе. В быту чаще всего используют муфтовый тип, он способен выдерживать довольно высокую нагрузку, но не столь большую, как в центральной сети газоснабжения или переправы нефти. Фланцевый применяется при прокладке сетей по транспортировке нефти и газообразных веществ.
  2. Классифицируются рассматриваемые запорные механизмы и по признаку специального предназначения. Наиболее распространены рехходовые, предназначенные для перенаправления потоков, с обогревом корпуса и системой контроля протечки. В быту применяют варианты исполнения, которые позволяют контролировать протечки – при их установке можно существенно повысить безопасностью
  3. По материалу корпуса. Еще одна важная классификация – вид используемого материала при изготовлении корпуса. Корпус предназначен для защиты механизма от воздействия окружающей среды, а также выполняет роль своеобразной преграды. Чаще всего корпус изготавливается из стали 20, легированных сплавов 09Г2С и 12Х18Н10Т.
  4. Важным моментом является также показатель диаметрального размера. В продаже встречаются варианты исполнения с маркировкой DN 10-50 и выше. Подбор запорного механизма проводится также по показателю диаметра трубопровода: не рекомендуется использовать переходных элементов.
  5. Номинальный показатель давления в системе PN 1,6 Мпа и 4,0 МПа. Кроме этого можно приобрести изделия для центральных систем газоснабжения или подачи нефти, где давление может быть очень высоким.

Данную классификацию стоит учитывать при подборе наиболее подходящего запорного крана.

Эксплуатационные особенности

Эксплуатация шаровых кранов

Рассматривая данный запорный механизм можно отметить следующие моменты:

  1. Высокая герметичность. Корпус изготавливается путем литья, что и определят высокие изоляционные качества.
  2. Применение металла и особых сплавов позволило снизить вес конструкции.
  3. Повышенная надежность. Как ранее было отмечено, шарнирный кран может эксплуатироваться на протяжении многих лет без возникновения неисправностей.
  4. Температурный режим рабочей среды может варьировать в достаточно большом диапазоне.
  5. Особые эксплуатационные качества определяют то, что кран может выдерживать воздействие температуры окружающей среды от -60 до +80 градусов Цельсия. Именно поэтому рассматриваемый кран можно устанавливать, как внутри, так и снаружи. Прочность и другие эксплуатационные качества при изменении температуры остаются практически неизменными.
  6. Известные производители шарнирных запорных конструкций дают достаточно большую гарантию.

Как показывает практика, шарнирные краны могут прослужить на протяжении более чем 10-ти лет.

Конструкция шарового крана и их применение

стальной шаровый кран

Разобравшись с особенностями конструкции можно понять принцип его работы, который определяет эксплуатационные характеристики. Шаровый кран состоит из следующих элементов:

  1. Корпусная часть. Запорный механизм является продолжением системы трубопровода газоснабжения, поэтому должен иметь герметичный корпус. Чаще всего корпус изготавливается из стали или латуни.
  2. У конструкции есть отрезок трубы подсоединения. Этот элемент может иметь резьбу или привариваться к трубопроводу.
  3. Горловая часть конструкции предназначена для пропускания штока.
  4. Соединительный шток предназначен для обеспечения связи между рукояткой и подвижным запорным элементов, представленным шаром.
  5. Шайбы противопоказания.
  6. Основным элементом является запорный шар. Именно этот элемент напрямую перекрывает подачу газа.
  7. Седло. Для того чтобы запорный шар не сместился устанавливают седло. Удерживается оно при помощи кольцевого упора.
  8. Есть кольцевой уплотнитель и пружина, фланец и колечко. Все эти элементы конструкции отвечают за герметичность.
  9. Управление запорным механизмом проводится при помощи специальной рукоятки. Она может иметь самые различные размеры, как правило, окрашена в красный цвет.
  10. Рукоятка фиксируется при помощи специальной гайки.
  11. Для того чтобы шар можно было с высокой точностью установить в двух положениях, закрытом и открытом, устанавливается стопор, представленный ограничителем хода рукоятки.

Довольно простая конструкция проста в применении. Запорный механизм представлен стальным пустотным шаром. Этот элемент конструкции имеет сквозное отверстие, который имеет диаметр, равный диаметру соединительного отрезка двух частей запорного механизма. Принцип действия следующий:

  1. Подвижный элемент конструкции представлен рукояткой, которую можно повернуть вокруг оси.
  2. Рукоятка передает движение шару.
  3. Шар имеет сквозное отверстие, при повороте на 90 градусов сплошная стенка заменяется на отверстие.

Следует учитывать тот момент, что производители не рекомендуют ставить рукоятку в полуоткрытое положение. Полуоткрытое состояние становится причиной ускоренного износа основного запорного элемента конструкции.

Применение латуни и легированных сталей

латунный шаровый кран

Как ранее было отмечено, при изготовлении корпуса может использоваться латунь или легированная сталь. Применение подобных материалов обуславливает нижеприведенные особенности конструкции:

  1. Поверхность крана не подвергается коррозии. Даже при длительном воздействии повышенной влажности на поверхности не образуется коррозия. Именно поэтому срок службы увеличивается в несколько раз.
  2. Рассматриваемые материалы имеют небольшой вес.
  3. Достаточно высокая прочность и достаточный показатель пластичности. Следует учитывать, что латунь и легированная сталь не выдерживают сильное механическое воздействие. Поэтому запорный механизм следует защищать от ударов и другого механического воздействия.

Вариант исполнения из латуни стоит больше, чем краны из легированной стали, что стоит учитывать.

В заключение отметим, что владельцам частных домов следует настаивать на замене запорного механизма. Подобные работы в интересах владельца дома, так как заменив стандартный кран можно существенно повысить безопасность проживания. Учитывая невысокую стоимость самого механизма, основные затраты касаются лишь монтажных работ.
