Дисковый затвор с электроприводом: особенности и назначение

Автоматизация производства является обязательной в некоторых сферах, так как ручное управление механизмами и аппаратами становится неактуальным и иногда требует больших временных затрат. Важным элементов любого трубопровода служит затвор, который обеспечивает полное перекрытие эксплуатируемой среды. Чаще всего используют дисковые устройства, управление которых обеспечивается посредством электропривода. Устройство требует дополнительного технического обслуживания, но позволяет автоматизировать включение и отключение затвора.

Конструктивные особенности дисковых затворов

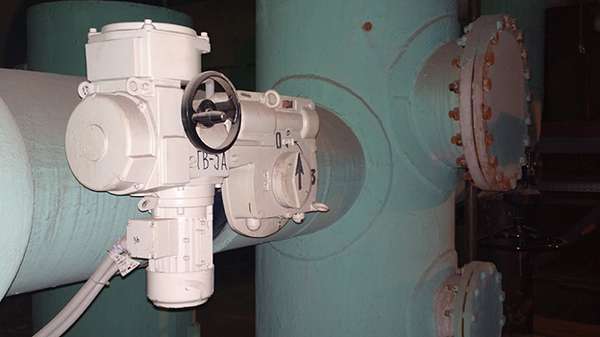

дисковый затвор с электроприводом

Конструкция дисковых затворов проста. Основным элементом механизма служит диск, диаметр которого варьируется в зависимости от эксплуатационной среды. Диск устанавливается перпендикулярно системе, иногда монтаж происходит под небольшим углом, с целью снижения количества мусора.

Вторым, не менее важным элементом, является уплотнительное седло, с которым пересекается диск при закрытии механизма. Когда система перекрывается, диск плотно прижимается к уплотнителю и среда эксплуатации прекращает циркуляцию. В зависимости от среды, выбирают материал диска и уплотнительного седла. Чем она химически активнее, тем более устойчивый материал необходимо установить.

Различные способы поворота диска:

  • Ручной, с использованием рычага подходящей длины. Такие устройства обладают наиболее доступной ценовой политикой. Но для перекрытия системы требуется приложить определённые усилия.
  • Редукторный. Также осуществляется вручную, но работу по повороту диска выполняет специальный редуктор. Конструкция редуктора проста, состоит из минимального количества деталей.
  • С применением пневматического привода. Требует тщательного периодического осмотра, а также своевременного технического обслуживания.
  • С применением гидравлического привода. Часто используется в системах подачи воды.
  • С применением электрического привода. Наиболее популярная разновидность устройства. Имеет понятную конструкцию и доступную ценовую политику.

Дисковые затворы применяются во многих сферах. Не требуют (за исключением некоторых моделей) частого технического осмотра и проведения ремонтных работ.

Технические характеристики дискового затвора с электроприводом

Дисковый затвор с электроприводом

Основной технической характеристикой дискового затвора с электроприводом является возможность продолжительной работы в той среде, где будет происходить эксплуатация. С таким расчётом подбираются резиновые детали, а также материал корпуса. Затвор должен быть невосприимчивым к коррозии и резким перепадам температуры.

В зависимости от качества уплотнителя, затвор будет исправно функционировать в промежутке от -60 до +120. Такие устройства рассчитаны специально для агрессивной среды. Некоторые резиновые уплотнители имеют длительный срок эксплуатации даже при воздействии активных химических веществ или продуктов нефтеперерабатывающих систем.

Герметичность механизма определяется посредством проведения специального теста и должна соответствовать ГОСТу 9544-2015. При несоответствии параметров следует проводить ремонт механизма с заменой износившего уплотнительного элемента.

Производит транспортировку эксплуатационной среды в течение продолжительного временного срока. Не применяется в системах с избыточным давлением. Имеет различные габаритные размеры, в зависимости от сферы применения. К основным размерам относится диаметр диска и диаметр фланцев (только у фланцевой продукции).

Следует знать, что изделие исправно функционирует как при горизонтальной, так и при вертикальной установке. С целью меньшего загрязнения внутренних элементов, монтаж устройства следует проводить под небольшим углом. Это позволяет пропускать мусор и другие отложения дальше по трубопроводу.

Как происходит работа электропривода

затвор с электроприводом

Электропривод имеет определённые конструктивные особенности. Для его эксплуатации требуется подача электрического питания, напряжением 220 В. Некоторые электрические приводы работают от напряжения 380 В, поэтому требуют подключения к двухфазной промышленной сети. Также, для управления устройством может использоваться постоянный ток небольшого напряжения.

Схема электрического привода подразумевает использование как аналоговых, так и дискретных параметров. Устанавливаются дополнительные резисторные сборки, которые позволяют устранить влагу и конденсат внутри механизма. Все изделия оснащаются высокой степенью защиты (IP 67), которая соответствует всем параметрам техники безопасности.

Работа устройства обеспечивается срабатыванием последовательно соединённых как концевых, так и моментных выключателей. Каждая схема электропривода подразумевает установку датчиков тока или позиционеров. При прохождении сигнала на срабатывание изделия, блокируется маховик ручного управления дискового затвора.

Электроприводы для дисковых затворов делятся на 2 основных типа:

  • Однооборотный. Чаще всего устанавливается в системах с небольшой протяжённостью трубопровода.
  • Многооборотный. Монтируется в системах крупных предприятий и на производстве.

Два резьбовых входа, смонтированных на корпусе устройства, позволяют произвести подключение электропривода к промышленной сети за минимальный промежуток времени. Дополнительный функционал позволяет установленному контроллеру сравнивать поступающие сигналы и осуществлять поворот диска на определённый угол.

Плюсы и минусы электропривода

электропривод

Электропривод, как и сам дисковый затвор, обладает рядом определённых преимуществ. Его установка не занимает много времени, но позволяет автоматизировать механизм перекрытия эксплуатационной среды.

Плюсы дисковых затворов с электроприводом:

  • Низкая восприимчивость к температурным перепадам. Изделие продолжает исправно функционировать как при низких, так и при высоких температурах. Такой параметр позволяет использовать дисковый затвор в различных климатических зонах, а также на открытом пространстве.
  • Крутящий момент имеет высокие параметры, что способствует правильному распределению эксплуатационной среды в трубопроводе.
  • Устройство не только имеет простой монтаж, оно также обладает простотой при работе. Единственной небольшой сложностью является сам электропривод, который требует некоторой настройки.
  • Универсальные качества. При небольших габаритах и среднем весе, дисковый затвор просто устанавливать даже при неудобных условиях. Также существенно уменьшаются затраты при транспортировке изделия.
  • Простота ремонта и технического обслуживания. Из-за небольшого количества деталей, ремонт дисковых затворов с электроприводом занимает малое количество времени.
  • Высокая надёжность работы. Использование данных механизмов допускается также на крупных предприятиях и производствах.

Помимо положительных моментов, дисковые затворы с электроприводом обладают и некоторыми недостатками:

  • Подбор качественного седлового уплотнителя может занять продолжительный промежуток времени.
  • Сам электропривод обладает некоторыми конструктивными особенностями, что требует привлечения специалиста для ремонта.
  • Создаются трудности при чистке трубопровода, так как диск размещается в области, по которой проходит эксплуатируемая среда.

Также, важным моментом применения дискового затвора с электроприводом является возможность управления системой дистанционно, с большого расстояния.

Области применения

применение электропривода

Дисковый затвор с электроприводом применяется во многих сферах. Это устройство позволяет автоматизировать производство и управлять механизмом дистанционно.

Очень часто дисковый затвор монтируется в трубопроводах различного предназначения. Сфера эксплуатации не имеет особого значения: для агрессивных сред используют более качественные и дорогостоящие материалы.

Дисковые затворы с электроприводом используются в нефтепроводах, системах передачи воды, газы и других химически активных веществ. Это устройство является незаменимым, если требуется быстрое перекрытие системы. Данная разновидность запорной арматуры используется наиболее часто, требует минимальных расходов при техническом осмотре и внеплановом ремонте.

Дисковые затворы также применяются и в частном строительстве. Здесь не требуются современные технологии, достаточно использование раннее представленной продукции. Установка электропривода поможет сделать эксплуатацию системы более простой и понятной. Минимальное количество дополнительных элементов позволяет поддерживать систему в рабочем состоянии.

Подводя итоги

затвор дисковый с электроприводом

Дисковый затвор – это обязательный элемент любого трубопровода. Дополнительная установка электропривода позволяет автоматизировать систему, что существенно экономит время. Электропривод используется как элемент управления, его конструкция проста, позволяет быстро подключить изделие к промышленной сети.

Установка дискового затвора с электроприводом не регламентируется нормативными документами, но обязательна для любого трубопровода. Так как данное изделие обеспечивает быстрое перекрытие эксплуатируемой среды.

Многие производители выпускают дисковые затворы различной комплектации. Это позволяет покупателю выбрать наиболее подходящую ценовую политику и установить на изделие детали необходимого качества.
