Выбираем пластиковые воздуховоды для вентиляции: особенности и нюансы монтажа

Наиболее частая проблема, с которой сталкивается домашний мастер, например, при монтаже кухонной вытяжки – каким образом устроить вентиляциюи из какого материала ее лучше сделать. Одни останавливаются на оцинкованном коробе, другие предпочитают гибкие трубы. И те, и другие по-своему правы, но ведь хочется, чтобы все было аккуратно и как можно менее заметно. Да и оцинковка смотрится в этом случае как-то не очень эстетично. Идеальным выходом в этом случае будет использовать пластиковые воздуховоды для вентиляции. Именно о них сегодня и пойдет речь.

Пластиковые воздуховоды для вентиляцииПластик смотрится намного аккуратнее металла, он дешевле и легче

Содержание

Чем хороши пластиковые вентиляционные каналы для кухонной вытяжки

Начать следует с того, что такие воздуховоды удобны в монтаже и имеют различную форму, что позволяет разместить их практически в любом месте. Кроме того, они достаточно легкие, что тоже немаловажно. Ну и наконец, самое основное их преимущество – сравнительно низкая стоимость.

Читайте также:  Где найдет свое применение вытяжка «улитка»?

Форма канала зависит от предпочтений хозяина, но есть один нюанс, о котором следует упомянуть именно в начале статьи.

Важно! Размеры, как и форма воздуховода зависят от производительности вытяжки. Для большинства из них (на небольших кухнях) вполне достаточно плоского вентиляционного пластикового воздуховода, который полностью виден только сверху навесных шкафчиков. Если же необходима большая пропускная способность, то придется использовать пластиковые трубы для вентиляции.Можно смонтировать магистраль и скрыть ее подвесным или натяжным потолком

Сами же воздуховоды могут быть цельными либо гибкими. И у каждого из этих видов есть свои как достоинства, так и недостатки, которые мы и постараемся рассмотреть по ходу нашего обзора. К тому же, нужно понять, что еще требуется для монтажа системы кроме воздуховода из пластика. Главное сейчас разложить все по полочкам, чтобы суть стала понятна даже тем, кто никогда в жизни не сталкивался с подобной работой.

Обратный клапан на вентиляции лишним точно не будет

Общая информация о пластиковых вентиляционных трубах

Первое, о чем нужно сказать – это размер. Производитель предлагает различные пластиковые трубы вентиляции: от совсем маленьких до действительно огромных. Но, если мы говорим о вытяжке в квартире, слишком большие воздуховоды можно опустить. Хотя при строительстве частного дома они и могут пригодиться.

Чем удобна вентиляция из пластика, так это тем, что имеет небольшой вес (о чем уже упоминалось). Это позволяет производить ее монтаж даже в одиночку. Если сравнивать с другими материалами, то можно с уверенностью сказать, что воздуховоды из оцинкованной стали весят почти в 2 раза больше, а значит и монтировать их будет сложнее.

Даже большое количество воздуховодов много места не займет

Конечно же, подобные изделия, как и любые другие имеют свою классификацию. И заключается она не только в размерах, но и в других различных параметрах. Хотя на габаритах мы еще остановимся более подробно. А сейчас предлагаем углубиться именно в вопрос классификации вентиляционных пластиковых труб.

Пластиковые воздуховоды для вентиляции: виды, размеры и классификация по другим признакам

Разберемся более полно с классификацией таких изделий. По каким же признакам она происходит? Они могут быть следующими:

  • форма сечения,
  • размер (диаметр),
  • области применения,
  • материал изготовления,
  • жесткость.

Ну а теперь стоит детально разобрать каждый из пунктов. Это необходимо перед тем, как перейти к расчетам и нюансам монтажа.

А вот канализационной трубой делать вентиляцию не стоит – выйдет дорожеВажно знать! Изготовление пластиковых воздуховодов предусматривает некоторые стандарты по размерам и форме. Именно поэтому не получится, купив трубу с одним диаметром подогнать ее под другой, если нет определенного переходника.

В России в наше время производят пластиковые воздуховоды различных размеров, а потому нет необходимости заказывать изготовление оцинкованных коробов для тех или иных нужд. Что же касается качества подобной продукции, то на сегодняшний день оно нареканий не вызывает. Это не относится к товарам, имеющим уж совсем мизерную стоимость и произведенным в Китае. Но для дома вряд ли кто будет приобретать подобные.

А вот такое в квартире или в частном доме смотрится не очень хорошо

Форма сечения вентиляционных труб и нюансы совмещения

Как уже упоминалось, вентиляционные пластиковые каналы могут иметь два вида формы сечения. Они могут быть либо круглыми, либо плоскими (прямоугольными). И те, и другие используются на кухнях, да и в квартирах в целом. Будет неправильным не уточнить, что плоские воздуховоды немного удобнее. Хотя, как говорится, «на вкус и цвет товарищей нет».

Последствия неправильной или недостаточной вентиляции в квартире

Многие, монтируя вентиляционную систему в частном доме, используют в качестве магистралей канализационные трубы ПВХ. Возможно и есть смысл в подобных действиях, если их некуда девать. Но приобретение таких труб вместо пластиковых воздуховодов нерационально с точки зрения стоимости. Ведь в этом случае затраты будут значительно больше.

Круглые пластиковые воздуховоды: их достоинства и недостатки, а также варианты монтажа

Эти воздуховоды обладают достаточно большой пропускной способностью. При этом их изготовление производится без лишних швов, а потому и качество вентиляции, выполненной такими трубами, всегда на высоте. Монтаж круглых пластиковых вентиляционных труб довольно прост. Возможно именно по этой причине это самая распространенная и популярная форма.

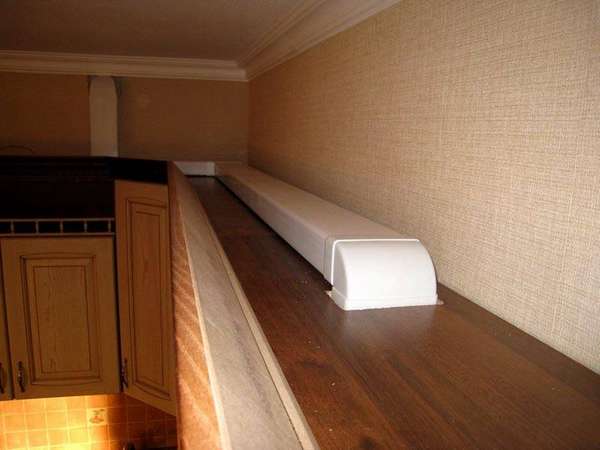

Пластиковый короб можно спрятать даже так

Если такая труба сплошная, то при изменении направления воздуховода придется использовать дополнительные колена. Но существуют и гибкие изделия, которые монтируются намного проще и без лишних элементов. Также необходимо отметить и то, что круглые трубы имеют наиболее низкую стоимость в линейке различных воздуховодов, что не может не отразиться на их популярности.

Единственным недостатком можно назвать то, что их довольно сложно спрятать. К примеру, на кухне, при проводке трубы над навесными шкафчиками гарнитура, она будет видна снизу. Но стоит заметить, что недостаток этот не критичный и поэтому особого внимания не заслуживает.

Минимализм и аккуратность неплохо сочетаются

Пластиковый воздуховод прямоугольной формы: чем он лучше круглого, а чем хуже

Прямоугольная форма воздуховода открывает ряд возможностей при монтаже магистрали. К примеру, над шкафами такие изделия будут совершенно не видны, в отличие от круглых. Однако прямоугольные пластиковые вентиляционные каналы имеют более высокую стоимость, порядка 20-30%, за счет особенностей их изготовления.

Следует отметить и меньшую производительность вентиляции пластиковыми прямоугольными трубами. В небольших кухнях, где установлены малопроизводительные вытяжки, подобной магистрали будет достаточно, но, если установлено купольное устройство с высокой мощностью, такой воздуховод не справится.

Различная соединительная и крепежная фурнитура облегчает монтаж

Что касается качества вентиляции, то у таких изделий оно ниже. И эта проблема обоснована особенностями производства. Дело в том, что прямоугольное сечение трубы не позволяет ее выполнить цельнолитой, а поэтому приходится ее делать из двух и более элементов. А это дополнительные швы, которые и снижают скорость потока воздуха.

Еще одним недостатком можно отметить более высокий коэффициент аэродинамического сопротивления за счет наличия углов. Таким образом, можно сделать вывод, что пластиковые воздуховоды прямоугольного сечения станут отличным выбором, если вам принципиально нужно, чтобы магистралей не было видно.

Что касается стоимости, то в каталоге пластиковых прямоугольных воздуховодов для вентиляции в сети интернет можно найти изделия из любой ценовой категории.

Гибкие воздуховоды также прекрасно прячутся под потолком и просты в монтаже

Области применения плоских пластиковых воздуховодов

Что касается применения плоских каналов, то можно отметить следующее. Круглые воздуховоды хотя и дешевле и проще в монтаже, но не всегда приемлемы в случае, если места для их размещения немного. Проблемы с этим могут возникнуть при монтаже системы вентиляции под полом и в других узких местах. В этом случае придется использовать плоский пластиковый воздуховод.

Вообще сферы применения плоских пластиковых вентиляционных труб довольно обширны. Наиболее широкое распространение они получили в следующих областях:

  1. Кухонная вытяжка с проточной системой.
  2. Вентиляционные шахты личного дома.
  3. Гараж, либо любое складское помещение.

И хотя в большинстве случаях вполне возможно использование круглых воздуховодов, чаще применяются именно плоские вентиляционные трубы, которые выглядят более эстетично.

А это переходник с круглой трубы на прямоугольный воздуховод

Разделение воздуховодов по размеру, или когда возможно применение меньшего диаметра

Наверняка любому ясно, что порой слишком большие трубы совершенно ни к чему. Мало того, что они имеют более высокую стоимость, так еще и внешний вид от этого явно начинает проигрывать. Именно поэтому иногда стоит выбрать воздуховоды меньшего диаметра, совместив их с основной шахтой посредством специальных переходников. Если говорить о стандартных размерах пластиковых труб для вентиляции, то наиболее распространенными диаметрами можно считать от 100 до 200 мм.

С помощью такого переходника можно осуществить переход на любой диаметрВажная информация! Чем больший размер имеет воздуховод, тем толще будут и его стенки. При этом у прямоугольных труб они могут отличаться. К примеру, если высота составляет 55 мм, а ширина 110 мм, то более широкая стенка будет толще.

Что касается пропускной способности, то возможна ситуация и с переизбытком воздушного потока в помещении, если диаметр вентиляционной трубы слишком велик. Попробуем рассмотреть наиболее распространенные размеры пластиковых воздуховодов прямоугольного сечения, учитывая их маркировку и толщину стенок.

Маркировка Размеры
Высота внешн., мм Ширина внешн., мм Высота внутр., мм Ширина внутр., мм Длина, мм
50035 55 110 52 107 350
70035 60 122 57 119 350
80035 60 124 57 121 350
5005 55 110 52 107 500
7005 60 122 57 119 500
8005 60 124 57 121 500
5010 55 110 52 107 1000
7010 60 122 57 119 1000
8010 60 124 57 121 1000
5015 55 110 52 107 350
7015 60 122 57 119 350
8015 60 124 57 121 350
5020 55 110 52 107 500
7020 60 122 57 119 500
8020 60 124 57 121 500
5025 55 110 52 107 1000
7025 60 122 57 119 1000
8025 60 124 57 121 1000

Таким образом можно увидеть, что воздуховод с маркировкой 8025 имеет толщину двух стенок в 3 мм, а двух других – 4 мм.

Гибкие трубы можно даже выбрать по цвету

Материал изготовления вентиляционных изделий

По материалу различают два вида воздуховодов – это пластик и оцинкованная или хромированная жесть. Если говорить о производительности (пропускной способности), то особой разницы между ними нет. При этом пластик не только легче металла, но и гораздо дешевле.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаИногда есть возможность использования только металлических коробов. К примеру, в подвалах и на технических этажах применение пластиковых воздуховодов недопустимо.Монтировать такой воздуховод в подвале нельзя

Различия воздуховодов по жесткости

Так же можно различить вентиляционные короба по жесткости. Дело в том, что не всегда есть возможность применения различных колен для обхода разнообразных препятствий. Именно в этом случае можно использовать для монтажа гибкие воздуховоды для вентиляции. Такие изделия можно изогнуть в любом направлении.

По своей сути гибкие воздуховоды являются гофрированным шлангом, который достаточно удобен для проводки его за гипсокартонной стеной, потолком или под полом (если он достаточно поднят). К примеру, если расстояние от плиты до пола 60 мм, то можно купить гибкий воздуховод овальной формы, который будет 50 мм в высоту и 150 в ширину. При этом он будет свободно изгибаться.

Вот так выглядит вентиляция, спрятанная за подвесным потолком

Какие бывают фасонные элементы?

В любом случае, какой бы длины, ширины и даже формы не были воздуховоды, необходимо их как-то соединять между собой. Да и если выбрана для монтажа жесткая труба, ведь в любом случае на пути ее приходится изгибать. Либо же, приобретены воздуховоды по 2,5 м, а длина магистрали 3 м. При монтаже вентиляции пластиком эти проблемы не доставят особых проблем.

Такой короб хотя и виден, но интерьер не портит

Если обратить внимание на каталог фасонных элементов для пластиковых воздуховодов, то в нем можно найти любые необходимые составляющие трассы. Для примера, можно взять ситуацию, когда от встраиваемой в шкаф кухонной вытяжки необходимо провести жесткую магистраль до вентиляционной шахты. При этом планируется монтаж плоского воздуховода. В таком случае приобретается переходник с круга на прямоугольник (соединение «вытяжка-трасса»), прямоугольный угол и тройник-переходник «прямоугольник-круг» на ввод в шахту. При этом тройник нужен для обеспечения воздухообмена в помещении во то время, когда вытяжка отключена.

Важно! Не стоит полагаться на то, что при отключенной вытяжке, тяги для обеспечения нормальной циркуляции воздуха будет хватать. Лопасти неработающего вентилятора сильно затрудняют производительность, а значит система не будет работать так, как положено.Отвод может быть даже двухсторонним

Пластиковые элементы вентиляции могут быть различными:

  1. Угол – поворот на 90°.
  2. Угол – поворот на 45°.
  3. Тройник – ответвление на 90° или 45°.
  4. Крестовина.
  5. Прямое соединение.

Именно поэтому развернуть магистраль можно в любом направлении. При этом не имеет значения форма сечения воздуховода.

Иногда необходимо повернуть магистраль на 45 градусов

Производители подобной продукции и стоимость на подобные изделия

Самой известной фирмой-производителем подобных изделий на сегодняшний день является бренд «PLAST | PRODUCT». Для того, чтобы не загружать читателя большим объемом информации, приведем для примера лишь плоские воздуховоды этой фирмы. В противном случае данных будет слишком много, а это ни к чему. Ведь размеров этих изделий огромное количество.

Размеры, мм Стоимость, руб./м Угол на 90 градусов, руб./шт. Угол 45 градусов, руб./шт. Тройники, руб./шт. Сгоны, руб./шт.
100×100 1200 1040 1040 1060 1140
125×100 1350 1170 1170 1192 1282
125×125 1500 1300 1300 1325 1425
160×100 1560 1352 1352 1378 1482
160×125 1710 1482 1472 1510 1624
160×160 1920 1664 1664 1696 1824
200×100 1800 1560 1560 1590 1710
200×125 1950 1690 1690 1722 1852
200×160 2160 1872 1872 1908 2052
200×200 2400 2080 2080 2120 2280
250×100 2100 1820 1820 1855 1995
250×125 2250 1950 1950 1987 2137
250×160 2460 2132 2132 2173 2337
250×200 2700 2340 2340 2385 2565
250×250 3000 2600 2600 2650 2850
315×100 2490 2158 2158 2199 2365
315×125 2640 2288 2288 2332 2508
315×160 2850 2488 2488 2517 2707
315×200 3090 2678 2678 2729 2935
315×250 3390 2938 2938 2994 3220
315×315 3780 3276 3276 3339 3591
350×200 3300 2860 2860 2915 3135
350×300 3900 3380 3380 3445 3705
350х350 4200 3640 3640 3710 3990
400х200 3600 3120 3120 3180 3420
400х300 4200 3640 3640 3710 3990
400х400 4800 4160 4160 4240 4560

Это лишь малая часть ассортимента, который предлагает этот производитель, но по таблице вполне можно примерно определиться, за какую сумму можно купить пластиковые воздуховоды для кухонной вытяжки.

Так должна работать вентиляция вытяжки

И все же это не единственная марка, которая присутствует на прилавках отечественных магазинов. Попробуем рассмотреть и другие фирмы. К примеру, согласно каталогу пластиковых воздуховодов для вентиляции «Вентс», есть и более компактные короба, которые подойдут для скрытого монтажа магистрали. При этом и цена их будет намного ниже. Если обратить внимание на их стоимость, то плоский вентиляционный канал, размером 204х60х500 мм будет стоить всего 135 руб., следовательно, за метр вместе со сгоном придется заплатить около 400 руб. А вот пластиковые воздуховоды «Эра» немного дороже, хотя и незначительно.

А этот угол можно изменить самостоятельно, удалив лишнее

Если обобщить имеющуюся информацию по стоимости подобных изделий, то стоимость их отличается не слишком сильно. Именно поэтому выбор будет именно за мастером, в соответствии с желаниями. Ну а купить воздуховод для вытяжки можно в любом строительном магазине, как и фасонные элементы для него.

Подобную схему нужно составить перед началом работ

И все же остается один немаловажный вопрос, который следует рассмотреть отдельным разделом.

Как рассчитать воздуховод по площади помещения и другим параметрам

Расчет вентиляции – довольно сложный процесс, который зависит от множества факторов. Все зависит не только от основного параметра – диаметра трубы, но и от размера магистрали, наличия вентиляторов, высоты отвода и многого другого. Но все же средний расчет воздуховодов вентиляции под силу сделать и домашнему мастеру без каких-то определенных навыков и опыта. Рассмотрим несколько способов.

А лучше такой – с точными размерами

Нормы воздухообмена при большом скоплении людей в помещении

По общим правилам, утвержденным СанПиН, общий расчет производится следующим образом. Если брать норму, то на каждого человека требуется не менее 30 м3/ч для спален и 60 м3/ч. Таким образом, умножив среднюю норму на количество проживающих в квартире людей и вычисляется необходимая производительность вентиляции. А как же быть, если этот параметр неизвестен? Тогда есть возможность воспользоваться другой формулой.

Тот же конструктор, только для взрослых

В таком случае можно произвести расчет воздуховодов вентиляции по кратности, исходя из объема помещения. Для этого сначала нужно умножить площадь на высоту потолков. И если получившееся число умножим на два, то как раз и получим необходимый объем воздуха. К примеру, для комнаты 4х5 м с потолками, высотой 2.8 м вычисления будут следующими: 4 × 5 × 2,8 × 2 = 112 м3/ч.

Ну а после уже нужно высчитать диаметр вентиляционного канала, который сможет обеспечить такой поток воздуха. Для этого можно воспользоваться онлайн калькулятором, который позволит вычислить этот параметр без каких-либо проблем.

Все, что нужно для монтажа воздуховода для вытяжки

Онлайн калькулятор для расчета сечения воздуховодов вентиляции

Для расчета площади воздуховода подобная программа весьма удобна и избавляет от необходимости применения лишних формул. А это, в свою очередь, экономит время, что тоже немаловажно. К тому же исчезает возможность ошибки по причине исключения человеческого фактора.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПри монтаже вентиляционной системы в частном доме необходим и расчет скорости воздуха. В воздуховоде, имеющим меньший диаметр она будет выше, что повлияет на производительность и циркуляцию в целом.

Различные режимы вентиляции помещений и возможность их обеспечения

Если говорить о кухне в квартире с установленной встроенной вытяжкой, то для обеспечения правильного воздухообмена не всегда требуется применение дополнительных воздуховодов. Дело в том, что подобные устройства могут быть двух видов – рециркуляционными или проточными. И разница между ними заключается в том, что первые не требуют применения каналов. Таким образом той вентиляции, которая устроена в квартире, вполне достаточно.

Обратный клапан можно установить и на прямоугольную магистраль

Если прибор является проточным, то ему необходимо подключение к системе. А что касается металлических или пластиковых воздуховодов для вытяжки на кухне – купить их можно без особых проблем в любом строительном магазине.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима. И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков. Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

Гибкая алюминиевая гофра – тоже неплохой вариант

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Минеральная вата избавит от лишнего шума

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Иногда необходимо дополнительное отверстие под вентиляциюВажно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации.

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Подводя итоги

Кто-то может сказать, что нет смысла в установке системы вентиляции в кухне, что вполне может хватить и предусмотренной строителями шахты без дополнительных приспособлений. Что ж, пусть это останется на их совести. Но все же хорошая вентиляционная система, обеспечивающая нормальный приток свежего воздуха и отвод загрязненного – это залог здоровья человека. Да и пар от варочных поверхностей, оседающий на поверхностях довольно быстро сведет на нет все усилия по ремонту квартиры. А потому, монтаж вентиляционных труб – дело нужное, а порой даже необходимое.

А крепится все достаточно просто

Надеемся, что изложенная сегодня информация была полезна читателю. А если остались вопросы по теме, Вы всегда можете их задать в обсуждениях. И напоследок хотелось бы предложить короткое познавательное видео по монтажу воздуховода для вытяжки:
