Кухонная гофра для вытяжки: особенности выбора и установки гибких воздуховодов

Обустройство современных кухонь сложно представить без вытяжных систем. По вентиляционным каналам отводятся продукты сгорания и пар, который выделяется во время приготовления пищи. К тому же такие устройства очищают воздух в помещениях и препятствуют образованию налёта жировых отложений на мебели и бытовой технике. Редакция Seti.guru поможет разобраться, что собой представляет гофра для вытяжки, как её правильно выбрать и самостоятельно выполнить монтаж.

Что такое гофра, и зачем она нужна для вытяжных устройств

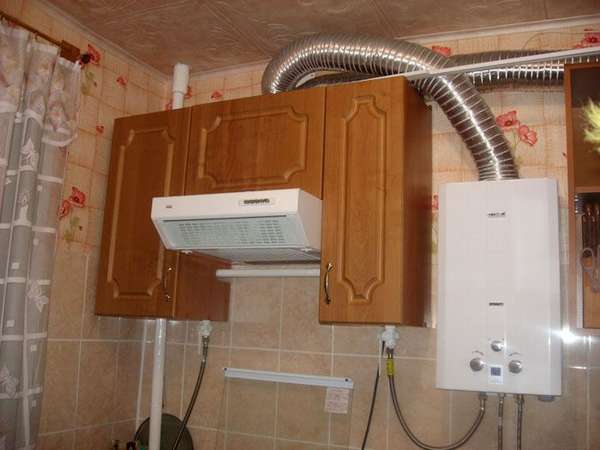

В кухонных вытяжных системах гофротрубы используются в качестве воздуховодов, по которым в вентиляционную шахту эвакуируются продукты сгорания и испарения, образующиеся в результате приготовления пищи. Устройства различаются между собой диаметром, длиной и материалом, из которого они изготовлены. Гофру производят из оцинкованной и нержавеющей стали, алюминия, а также различных полимеров. Изделия для отвода отработанных газов имеют круглое либо квадратное сечение. Оно подбирается с учётом формы и размеров горловины вытяжки, а также самого вентиляционного канала. Гофротрубы также применяются для отвода сгоревших газов в колонках и навесных котлах.

Принудительные вытяжные системы препятствуют распространению неприятного запаха, который образуется на кухне во время горения органических соединений. К тому же не требуется открывать окна, чтобы проверить кухню, и испарения жира не оседают на облицовке, мебели и потолке, поэтому в помещении всегда поддерживается порядок и чистота.

Гофрированная труба для вытяжки: достоинства и недостатки устройства

Рассмотрим, какими преимуществами и недостатками обладают гофрированные воздуховоды для вытяжки. В первую очередь следует отметить простоту монтажа и возможность изгибать конструкцию под определённым углом. Помимо этого, можно одновременно соединять несколько секций при помощи хомутов.

Воздуховод свободно растягивается и может принимать первоначальное состояние. Гибкость конструкции обеспечивает некоторое снижение уровня шума во время работы вытяжки. Благодаря таким свойствам гофрированные каналы применяют в помещениях с нестандартной планировкой и в условиях ограниченного пространства для обустройства систем вентиляции.

Обратите внимание, что алюминиевый гофрированный воздуховод легко разделить на секции нужной длины при помощи ножниц. В сравнении с пластиковыми и металлическими аналогами, цена на устройство значительно ниже. Также следует отметить, что гофра устойчива к воздействию высоких температур. Воздуховод из алюминия выдерживает до +300°С, поэтому его возгорание полностью исключается.

Таблица 1. Недостатки алюминиевых воздуховодов

Технические характеристики гофрированной трубы для вентиляции

Прежде чем приобрести гофрированную трубу для вытяжки, следует внимательно изучить их технические характеристики и свойства. Воздуховоды для бытового применения бывают гибкими и полужёсткими (полугибкими). Первый тип устройств хорошо выдерживает деформации изгиба и растяжения с возможностью восстановления первоначального состояния. Используя гибкую трубу, можно соорудить воздуховод любой конфигурации и большим количеством углов.

Основой гибкой гофры является проволочный каркас спирального типа, на который натягивается алюминиевая фольга, полимеры либо комбинации этих материалов.

К основным характеристикам следует отнести:

• диаметр устройств – 100−500 мм,
• устойчивость к воздействию температур до +100°С,
• величину изгиба, равную половине диаметра.

Гибкие воздуховоды бывают с теплоизоляцией и без таковой. Наполнитель (стекловата, минеральные волокна) используется для подавления уровня шума в доме во время работы вытяжки.

Таблица 2. Технические характеристики полужёстких гофротруб

Параметр устройства	Изображение	Описание
Материал		Для изготовления полужёстких воздуховодов используют оцинкованную либо нержавеющую сталь, а также алюминий.
Допустимая величина изгиба изделия		Данный показатель напрямую зависит от диаметра воздуховода. Он указывает степень изгиба изделия (к примеру, радиус изгиба должен быть не менее 0,6 диаметра гофры).
Внутренние размеры гофры (диаметр)		В продаже широко представлены воздуховоды для использования в бытовых и промышленных целях диаметром 50−400 мм.
Температурные показатели		При выборе гофротруб следует учитывать температурные показатели изделий. Так, устройства из нержавейки выдерживают термонагрузку до +800°С, с оцинкованной поверхностью до 700 мм, из алюминия − 250−300 мм.

Используемые виды гофры для домашних вытяжек

Алюминиевая гофрированная труба

Кухонные воздуховоды из алюминия получили наибольшее распространение, поскольку цена на них невелика, и они универсальны в использовании. Чаще всего пользователи приобретают гофру для вытяжки в 120 мм и 100 мм (реже − 150 мм). Выбирать такие изделия достаточно просто, для чего необходимо учесть диаметр входного канала вентиляционной шахты и устройства вывода отработанных газов на вытяжке.

Совет! Гофрированная труба хорошо растягивается. Так, 0,5 м воздуховода можно растянуть до 3 метров в длину без потери свойств жёсткости и устойчивости к воздействию высоких температур. Это стоит учитывать перед покупкой воздуховода на кухню.

Алюминиевые изделия обладают продолжительным сроком эксплуатации и отличными антикоррозионными характеристиками. Эти устройства пожароустойчивы, поэтому их можно смело использовать в качестве воздуховодов, проходящих в мебельных секциях, декоративных коробах, не боясь возгорания.

Пластиковая гофра для вентиляции

Назначение пластиковой гофры для вентиляции такое же, как и у алюминиевой установки, – отвод отработанных продуктов сгорания и различных испарений, образующихся во время приготовления пищи. Изделия имеют круглое либо квадратное сечение, а благодаря привлекательному внешнему виду воздуховоды отлично вписываются практически в любой кухонный интерьер.

Пластиковые каналы обладают отменной пропускной способностью, к тому же газы по ним в вентиляционную шахту отводятся практически бесшумно. Гладкая поверхность воздуховодов без усилий очищается, подолгу сохраняя красивый вид. У изделий есть один существенный недостаток – в сравнении с металлическими аналогами, они не могут выдерживать большие термические нагрузки. По этой причине перед покупкой воздуховода из пластика следует поинтересоваться, какую максимальную температуру может выдержать изделие.

Прочие типы воздуховодов

Существует большое количество разновидностей воздуховодов, которые применяются в качестве отводящих каналов различных коммуникационных систем. ПВХ-гофротрубы чаще всего применяются для устройства вентиляции в домах и промышленных объектах. Чаще всего используют изделия с минеральными наполнителями, которые обеспечивают отменную звукоизоляцию.

Оцинкованные короба также используют для монтажа вентиляционных и вытяжных систем сложной конструкции. Такой материал устойчив к воздействию химических реагентов, не поддаётся коррозии и обладает длительным сроком эксплуатации. То же касается аналогов из нержавеющей стали и меди, однако из-за высокой цены на воздуховоды большие конструкции изготавливать нецелесообразно. В домашних условиях такие изделия идеально подходят для обустройства вытяжек, систем отопления с применением твердотопливных и газовых котлов, требующих установки каналов, которые устойчивы к воздействию высоких температур.

В продаже имеются керамические воздуховоды для кухонных вытяжек круглого и квадратного сечения. Эти изделия обладают самой высокой термоустойчивостью, поскольку свободно выдерживают нагрузку свыше +1000°С. Производители керамических воздуховодов дают на свою продукцию 30-летнюю гарантию.

Как правильно выбрать гофру для вытяжки – рекомендации нашей редакции

При выборе воздуховодов в первую очередь следует учитывать размеры гофры для вытяжки. Диаметр изделия должен на 1−2 см превышать габариты выходного раструба (отверстия) установки. Это необходимо для того, чтобы снизить нагрузку на электродвигатель и уровень шума.

Для АОГВ рекомендуется разработать конструкцию вытяжных каналов таким образом, чтобы минимизировать количество изгибов. Если необходимо соединить рукава воздуховодов либо повернуть канал в определённом направлении, применяют соответствующие фитинги. Во избежание попадания воздуха в каналы устанавливают клапаны плёнчатого типа либо осевые аналоги с полимерным диском. Что касается сечения изделий, лучше устанавливать круглые трубы, поскольку они обеспечивают максимально эффективный газоотвод.

Что касается конструкций для кухонной вытяжки, стоит учитывать свойства материалов, из которых они изготовлены. Гибкие металлические воздуховоды во время установки сжимают либо растягивают и легко монтируют под любыми углами. Они безопасны для человека, в отличие от пластиковых аналогов, которые выделяют со временем токсические вещества при нагревании.

Особенности монтажа гофрированного воздуховода для вытяжки

Материалы и инструменты, применяемые при монтаже

Разберём, какие инструменты и материалы потребуются для установки вентиляционных гофротруб. Первым делом следует правильно подобрать сам воздуховод для подключения к вытяжке. Чтобы подключить гофру к вентиляционному каналу, нужно приобрести обсадную решётку с фланцем. Для его крепления потребуются саморезы и набор отвёрток.

Чтобы соединить рукав шланга с решёткой, нужно приобрести металлические хомуты соответствующего диаметра. В некоторых случаях может потребоваться наружная вентиляционная решётка, оснащённая обратным клапаном. Чтобы исключить проникновение воздуха в каналы извне, используют силиконовый герметик. Для металлической гофры может потребоваться алюминиевый скотч.

Совет! Достаточно часто случается так, что отверстия воздуховодов на различных участках системы могут иметь различные сечения либо диаметры. Этот вопрос решить достаточно просто, для чего нужно купить соответствующие переходники.

Для отрезания алюминиевой гофры для вентиляции используют ножницы. Пластиковые аналоги можно укоротить при помощи ножовки, подобрав нужное полотно.

Установка гофры на вытяжку: пошаговая инструкция

В данном разделе рассмотрим, как на кухне установить гофру на вытяжку с подробным описанием всех этапов монтажных работ. Ниже приведена таблица с пошаговой инструкцией и иллюстрациями.

Таблица 3. Поэтапная инструкция монтажа гофрированного воздуховода

Этап работ	Изображение	Описание
Разработка схемы установки вытяжной системы		С учётом особенностей кухни, мебельных секций и местонахождения вентиляционной шахты спроектировать план-схему установки воздуховода. Это позволит рассчитать точное количество труб, фитингов, решёток, хомутов, крепёжного элемента.
Проверка длины составных элементов воздуховода		Согласно схеме подготовить рукава нужной длины к монтажу. При необходимости гофру укоротить ножницами, ножовкой.
Установка универсального редуктора на выходную горловину вытяжки		Установить на выходную горловину вытяжки универсальный редуктор. Это приспособление поможет монтировать гофрированные воздуховоды различных диаметров.
Соединение гофры с вытяжкой		Обработать края редуктора герметиком. Установить рукав, зафиксировать хомут при помощи винта и отвёртки.
Фиксация канала к стене		Зафиксировать пластиковый (металлический) воздуховод к стене при помощи кронштейнов с хомутами. Крепёж монтировать на расстоянии 1 м друг от друга по всей длине конструкции.
Установка вентиляционной решётки		Установить решётку на отверстие шахты вентиляционного канала. Зафиксировать саморезами.
Соединение воздуховода с решёткой		На раструб решётки нанести герметик и надеть горловину воздуховода. Зафиксировать хомутом.
Подключение вытяжки к электросети		Подключить вытяжку к сети. Проверить работу вытяжной системы.

Видео «Особенности подключения вытяжки и воздуховода»:

Как соединить гофру между собой

Самым простым и одновременно надёжным способом соединения между собой нескольких рукавов гофры является использование алюминиевого скотча. Чтобы получить цельный канал, необходимо состыковать края воздуховодов, после чего зафиксировать их лентой.

Данный материал надёжно будет удерживать составляющие части воздуховода и препятствовать разгерметизации. Также для соединения используют переходники, на которых фиксируются рукава при помощи хомутов (с предварительным нанесением герметика).

Как спрятать гофру от вытяжки на кухне

Рассмотрим, как можно спрятать вытяжную трубу на кухне. На фото представлен один из вариантов маскировки воздуховода. Для этих целей используют короба из гипсокартона либо пластика. В первом случае нужно изготовить каркас из профилей, после чего обшить листами ГКЛ. Пластиковую конструкцию можно приобрести в строительном магазине.

Также воздуховод можно спрятать внутри навесных секций кухонных шкафов, предварительно сделав отверстия для гофры соответствующего диаметра. Если между потолком и навесной стенкой есть расстояние, достаточное для установки трубы, её можно проложить сверху.

Правила ухода за воздуховодами. Необходимость в замене гофротрубы для вытяжки

Гладкостенные пластиковые трубы легко поддаются чистке, особенно если конструкция воздуховода состоит из нескольких секций небольшой длины и диаметром гофры от 100 мм (чтобы внутрь свободно проходила рука). Секции разбираются, очищаются от грязи, после чего устанавливаются на прежнее место. Сложнее дело обстоит с алюминиевой гофрой, имеющей рельефную поверхность. В складках конструкции в течение длительного времени скапливается жир, сажа, нагар и грязь. Их очень сложно удалить, поэтому проще приобрести новый гофрированный воздуховод для вентиляции и установить его. Как это сделать, мы подробно рассмотрели в статье.

Сравнение жёсткого воздуховода и гибкой гофры для вентиляции

Пластиковые и алюминиевые гофры пользуются большой популярностью у пользователей. Полимерные воздуховоды стоят дороже металлических аналогов, однако они красивее смотрятся на кухне. Следует знать, что пластик не изменяет свою форму, как алюминиевая гофра, поэтому перед монтажом нужно знать точные размеры будущей конструкции. Воздуховоды из пластика сложнее монтировать, тем не менее, они обеспечивают низкий шумовой уровень работы вытяжки. Помимо этого, можно подобрать гофру практически любого цвета, который будет идеально сочетаться с общей концепцией дизайна кухни и мебельной стенки.

По какой цене можно купить пластиковую и алюминиевую гофру для вытяжки

В данном разделе рассмотрим средние цены, по которым можно выгодно купить пластиковые гофры для вытяжки и алюминиевые воздуховоды.

Таблица 4. Стоимость воздуховодов для вытяжки

Вид гофры	Изображение	Средняя цена (по состоянию на апрель 2018 г.), руб. за 1 ед.
Воздуховод гибкий гофрированный алюминиевый, 120×3000		153
Воздуховод алюминиевый гофрированный, 200×3000		378
Воздуховод алюминиевый, 125×3000		240
Пластиковый воздуховод прямоугольный, 60×204×2000		600
Труба пластиковая круглая, 100×2000		400
Воздуховод пластиковый неизолированный гибкий, 55×110×1000		293

Уважаемые читатели журнала Seti.guru! В комментариях вы можете поделиться с другими посетителями своим опытом использования гофротруб для обустройства вытяжных и вентиляционных систем.
