В последнее десятилетие установка пластиковых окон или деревянных со стеклопакетами, которые тоже герметично закрываются, стала весьма популярной. Среди огромного количества достоинств таких окошек, есть и маленькая ложка дегтя, естественная вентиляция дома, особенно в зимний период практически отсутствует. Для обеспечения циркуляции свежего воздуха есть оригинальное решение, в домах с плохой вентиляцией монтируется приточный клапан в стену. Наибольший дискомфорт от спертого воздуха испытывают дети и люди преклонного возраста, а здоровый человек обычно не замечает недостачу кислорода, но хорошему самочувствию это не способствует.
Принцип действия и разновидности

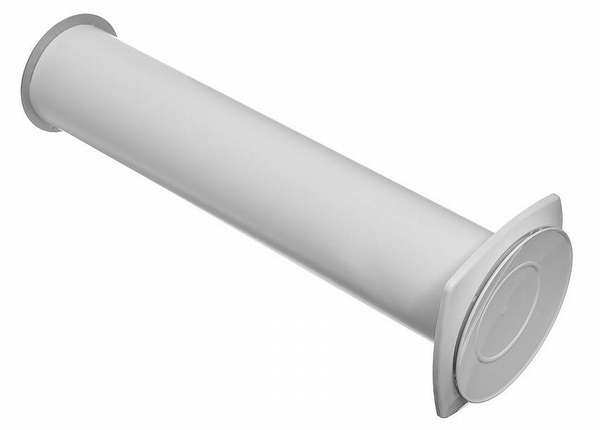

Приточный клапан устанавливается в подготовленное отверстие в стене, и в зависимости от конструкции состоит из таких частей:
- регулировочная ручка – она расположена на декоративной крышке внутри дома с ее помощью можно контролировать количество поступающего воздуха за счет изменения положения пластиковой заслонки расположенной во внутренней части,
- фильтрующий элемент – может быть изготовлен из синтетических материалов или стекловолокна, хотя чаще всего применяют угольные фильтры, так как они помимо очистки воздуха от пыли способны задерживать примеси вредных газов и аэрозолей,
- шумоизолирующий элемент – он так же играет роль утеплителя и препятствует проникновению холодного воздуха с улицы,
- воздуховод – обычно изготавливается из пластика, но иногда используют и оцинкованный металл. Длина трубы воздуховода регулируется и зависит от толщины стен дома,
- уличная решетка с мелкой сетью, защищает от насекомых,
- защита от осадков.
Полезная информация! Если необходима принудительная вентиляция, то в некоторых моделях пластиковый воздуховод снабжен лопастным устройством.
Чаще всего устанавливается внешний приточный клапан в стену на кухне, так как в ней наибольшая концентрация влаги, это вызывается регулярными испарениями. Если клапан не установлен, определить недостаток вентиляции можно обратив внимание на покрытые конденсатом поверхности стекол в кухне. При недостаточной вентиляции конденсат собирается на внутренней части нижних углов стекла.
Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли в кухне есть вытяжка, расположенная над плитой, то надобность в установке приточного клапана не отпадает, наоборот эффект от него только усилится.
Постоянное проветривание открыванием окон не способно полноценно заменить систему вентиляции, особенно это касается домов расположенных недалеко от дорог. Приточно-вытяжной клапан способен снизить уровень шума и очистить поступающий в комнату воздух от пыли. Системы клапанов бывают стеновые и оконные.
Отличия приточных стеновых клапанов
- стеновые представляют собой трубу, проходящую сквозь несущую стену дома. С уличной стороны у нее стоит решетка, для защиты от мусора и насекомых, а с внутренней расположен фильтрационный элемент,
- оконный клапан вентиляции монтируются в оконную раму, и также служат для проветривания комнаты, главным недостатком этого вида отдушин считается отсутствие фильтрационной системы,
- стеновые клапаны могут быть с ручной регулировкой поступающего воздуха или без нее,
- в некоторых моделях отсутствует шумоизолирующая прослойка, ввиду малого диаметра воздуховода,
- в основном числе моделей можно полностью перекрывать поступление воздуха, но некоторых эта функция отсутствует.
Приточный клапан в стену: места установки
Установить стеновой приточный клапан можно своими руками, к тому же он будет функционировать без снабжения электричеством. Лучшими местами для установки считаются:
- Вблизи с радиаторомили другим источником тепла – это с одной стороны позволит подогреть поступающий воздух, а с другой усилит его конвекцию.
- В непосредственной близости к потолку – такой прием часто используют на кухне, ведь дым легче воздуха и скапливается под потолком, а вентиляционная отдушина поспособствует его оттоку.
- В самых сырых местах – часто бывает так, что один из углов дома по тем или иным причинам регулярно сыреет, на стенах начинает появляться плесень и грибок. В таком случае установить приточный клапан следует в этом месте.
Обычно установка приточных клапанов в стену целесообразна в частных домах, но и в многоквартирных постройках на нижних этажах система вентиляции порой не справляется, поэтому ее следует усилить собственноручно. Лучшим местом в таком случае будет подоконное пространство, так как рядом находится радиатор, а крышка не видна за занавесками.
Целесообразность установки стеновых приточных клапанов
Установка одного клапана приточной вентиляции в стене комнаты, не способна сама по себе решить проблему недостатка кислорода, если его конструкция не предусматривает принудительную систему вентиляции. Без нее воздухообмен осуществляется только за счет разницы давления на улице и в помещении. Даже при самых благоприятных обстоятельствах сам по себе приточный клапан способен обеспечить нужным количеством свежего воздуха только одного человека. Усилить эффект поможет дополнительный монтаж принудительной вентиляции помещения или еще один приточный клапан.
Основной проблемой в работе стенового приточного клапана в зимний период времени служит замерзание на поверхности воздуховода конденсата. В процессе резкого перепада температур влажный воздух образует ледяную корку в воздуховоде, и с течением времени новые его потоки образуют многослойную пробку из инея.
Несомненным достоинством приточных клапанов служит то, что их можно устанавливать как во время ремонта, так и после его окончания.
Монтаж приточного клапана в стену своими руками
Если предусмотреть наличие отверстия для установки на этапе проектирования, то можно сэкономить на их дальнейшем бурении. Ну а для уже выстроенных домов, придется прибегать к монтажу клапана с соблюдением всех предосторожностей.
| Рисунок | Действия |
|---|---|
 |
Разметка. Выбрав место для отверстия в стене, следует отмерить расстояние между фиксирующим анкером станины и коронкой бурильной машины. |
 |
Бурение технологического отверстия. При помощи перфоратора подобрав соответствующий диаметру анкера бур, необходимо просверлить отверстие в стене. Для сбора пыли во время бурения непосредственно возле сверла следует держать раструб включенного пылесоса. |
 |
Фиксация станины. В просверленное отверстие вбивается анкер, для большей плотности используйте наставку. Перед тем как установить станину, под нее следует подложить лист картона или другого смягчающего материала, чтобы избежать повреждений на поверхности стены. Когда станина установлена, ее надо надежно прижать к стене шпилькой, затянув гайкой при помощи ключа. |
 |
Защита стены от протекания грязной воды. Для этого на скотч клеится полоса пленки, под местом, где будет устанавливаться резиновый манжет. Пленка должна быть шириной не менее 30 см, а длины должно хватать до пола. Нижний край пленки нужно поместить в емкость для стока воды (ведро подойдет). |
 |
Крепление манжета. Он вставляется в специальные разводные дужки, на корпусе бурмашины. К манжету подсоединяется шланг для оттока воды, которая обеспечивает охлаждение коронки во время бурения. Шланг плотно насаживается на патрубок и фиксируется хомутом. |
 |
Сборка бурмашины. Профессиональные бурильные установки очень тяжелые, поэтому для упрощения их установки они собираются на зафиксированную станину поэтапно. Когда сборка окончена, надевается коронка соответствующего диаметра. К ручке бурмашины подсоединяется шланг, через который будет подаваться охлаждающая жидкость, он тоже должен быть закреплен при помощи хомута. Далее насос накачивается ручной помпой, когда рабочее давление достигнуто, можно приступать к бурению. |
 |
Бурение. Включив буровую машину, следует подвести коронку к стене. Когда она соприкоснется, и начнется процесс, оказывать сильное давление на регулировочную ручку не следует. В противном случае победитовые зубцы с алмазным напылением на коронке могут надломиться, и она будет испорчена. |
 |
Удаление стержня. Длина коронки редко превышает 500 мм, а стена подвергающаяся бурению обычно толще. Поэтому бурение производится в два этапа. После первого бетонный стержень выбивается из коронки, и в бурмашину устанавливается удлинитель для коронки. |
 |
Окончание бурения. Когда отверстие готово, следует разобрать установку в обратном порядке, а место под манжетой протереть влажной салфеткой или тряпкой, от мокрой бетонной пыли. |
 |
Установка ПВХ трубы. Длина пластиковой трубы должна быть равна толщине стены дома. Далее инфильтрационный канал плотно вгоняется в отверстие. |
 |
Установка тепловой и шумовой изоляции в трубу производится простым нажатием руки. |
 |
Установка решетки. Место посадки на наружной части стены следует покрыть силиконовым герметиком, то же самое надо сделать с посадочным местом на решетке, после чего плотно вставить ее в раструб воздуховода. |
 |
Установка внутренней части клапана. Посадочные места так же обрабатываются силиконом, после чего производится фиксация шайбы фильтра к внутренней стене. Вентиляционный клапан в стену установлен. |
Обратите внимание! В процессе монтажа приточного клапана стенового базирования следует соблюдать технику безопасности, не допуская попадания частей одежды или волос на вращающиеся элементы буровой установки. Также важно ограничить попадания пыли в дыхательные пути и глаза, используйте очки и респиратор.
Видео-обзор: самостоятельная установка приточного клапана
Как выбрать и где установить приточный клапан
Идеальным будет предусмотреть наличие отдушин для монтажа приточных клапанов еще на этапе строительства. Вторым удачным моментом для установки клапана является капитальный ремонт, когда можно без боязни повредить обои или намусорить в помещении, произвести все необходимые операции.
Перед тем как купить приточный клапан в стену, следует сопоставить его среднюю стоимость около 3-5 тысяч рублей с комплектацией. Если вы решили оборудовать все комнаты этими устройствами, то лучше брать модели одной фирмы, это не нарушит общий интерьер дома.
Важно внимательно следовать инструкции по установке, ведь при неудачном монтаже приточного клапана своими руками велика вероятность его промерзания в зимние месяцы. Поэтому лучше обратиться к профессионалам в этой области. Если вы живете в регионах с суровыми климатическими условиями, то от установки приточной вентиляцииследует отказаться вовсе.
Обычные модели, не оснащенные системой принудительного вентилирования способны давать до 30 м3/ч свежего воздуха, что вполне хватает для одного взрослого человека.
Какие выводы можно сделать
Изучив конструктивные особенности и специфику монтажных операций можно подвести итог:
- Для полноценного обеспечения нужным количеством кислорода, следует применять вентиляционный приточный клапан с лопастями, либо увеличить количество отдушин.
- Использование такой системы вентилирования в регионах, где в зимний период температура долгое время держится ниже 10ºC нецелесообразно, так как холодный воздух, проникающий через воздуховод, будет остужать комнату.
- Монтажные операции лучше доверить профессионалам, в противном случае есть вероятность промерзания клапана зимой.
- При выборе следует обратить внимание на модели, имеющие надежную систему фильтрации.
- Шумовая и тепловая изоляция это одно и то же.
- Среди возможных мест установки предпочтение отдают участкам стены вблизи батареи, либо на высоте 1,8-2 м от пола.
