Фанкойлы: что это такое, принцип работы и правильное применение

Для создания и сохранения комфортных температурных условий в офисных, жилых и торговых помещениях применяют фанкойлы. Что это такое, принцип работы, рекомендации по выбору и использованию современных приборов охлаждения тема сегодняшний статьи нашей редакции. Информация, представленная в данной публикации, поможет принять взвешенное решение относительно покупки и установки вентиляционно-охладительных систем. Мы изучили не только техническую сторону вопроса, но и отзывы реальных покупателей подобного оборудования.

Фанкойлы: что это такое

Фанкойл – что это такое, принцип работы и основные определения

Название оборудования этой категории в переводе с английского языка отмечает главные функциональные компоненты:

  1. Фан (fan) – вентилятор.
  2. Койл (coil)– змеевик, теплообменник.

Типовая конструкция

С помощью этого рисунка можно выяснить, что такое фанкойл и как он работает:

  1. Через входной канал (1) по короткому пути воздух может поступать непосредственно в комнату (4) для естественной вентиляции.
  2. В основном рабочем режиме включают вентиляторы (3). Они создают давление, необходимое для прохождения воздуха через радиатор (2).
  3. Если этот узел подключён к магистрали с холодной водой (6), температура в помещении снижается.
  4. В этом примере предусмотрена возможность подключения нескольких выходных каналов (5).

Фанкойл – это теплообменник с вентилятором. Его можно использовать для повышения и снижения температуры в помещении. В таких системах применяют обычную воду в качестве теплоносителя. Если нужна защита от замерзания, используют смесь с этиленгликолем. Технику этой категории дополняют фильтрами для очистки воздуха от механических и других загрязнений. Её подключают к датчикам и электронным блокам, чтобы автоматизировать основные рабочие процессы.

Виды фанкойлов

По количеству теплообменников

Фанкойл двухтрубный

Читайте также:  Автоматика вентиляции – совершенство работы системы

В этом варианте установлен один радиатор. К входному и отводному патрубкам подсоединяется транспортная магистраль теплоносителя. С применением внешней арматуры обеспечивают подачу горячей/холодной воды. Также применяют следующие модификации:

  1. Две входные трубы – одна для удаления теплоносителя в комбинации с единым радиатором.
  2. Два теплообменника (нагрев/охлаждение), которые подключаются к отдельным магистралям. Такие модели называют 4-трубными фанкойлами.

Важно! При выборе подходящего оборудования надо учитывать особенности внешних транспортных систем и блоков, которые подают холодный/горячий теплоноситель.

Фанкойлы канального типа: конструкция и монтаж

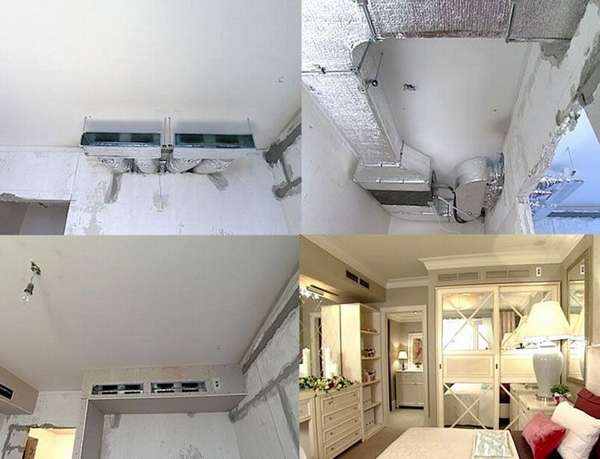

Эту технику встраивают в магистраль вентиляционной системы

Её подключают к трубам, через которые прокачивается теплоноситель. Выходные отверстия вентиляционных каналов могут располагаться на достаточно большом расстоянии. При размещении блока в коридорах, технических помещениях можно снизить уровень шума в рабочих/жилых комнатах. Дополнительную изоляцию обеспечит обшивка подвесного потолка.

Особенности фанкойла кассетного типа

Эти модели также устанавливают внутри подвесного потолка

Как и в первом варианте, придётся учитывать соответствующее уменьшение высоты комнаты. Цена кассетного фанкойла выше, так как здесь применяется декоративная решётка с улучшенными эстетическими характеристиками. В неё встроены поворотные жалюзи для направления движения воздуха в нужных направлениях. Как правило, в стандартную комплектацию таких изделий добавляют пульт дистанционного управления с ИК-каналом.

Основным преимуществом оборудования данного типа является быстрое и экономичное изменение параметров атмосферы в помещении. Это обеспечено минимальной длиной выходного канала, равномерным распределением нескольких воздушных потоков. Недостаток – близость вентиляторов и соответствующее увеличение уровня шума.

Разные виды фанкойлов

Настенные фанкойлы подобны внутренним блокам типовых сплит-систем кондиционеров. Для их монтажа необходимо предварительно создать каналы в стенах с трассами подачи/отвода теплоносителя. Основной плюс – сохранение высоты потолков. Напольный вариант в жилых помещениях применяют редко. Крупная техника занимает много места, поэтому такие решения чаще используют для выполнения коммерческих задач.

Чем фанкойл отличается от кондиционера: полезные советы по выбору подходящего оборудования

Оба вида оборудования в соответствующем исполнении применяют для обогрева и охлаждения помещений. Главное отличие фанкойла от кондиционера заключается в типе теплоносителя. Для транспортировки воды можно применять стандартные трубы, фитинги, запорную арматуру. Проверка и устранение выявленных неисправностей не слишком трудны для рядового пользователя. Простейшие операции надо выполнить для устранения течи. Замена отдельных функциональных компонентов не сопровождается чрезмерными затратами.

Сравним решение аналогичных задач при работе с кондиционером. Утечку хладагента определяют с помощью специализированного оборудования. Для его транспортировки необходимо устанавливать дорогие магистрали из медных трубок. Заправку также лучше поручать опытным специалистам.

Для монтажа и ремонта внешних блоков на большой высоте придётся освоить навыки промышленного альпинизма

Фанкойлы подключают к чиллерам, которые устанавливают в чердачных помещениях, на крышах. Регламентные работы в этом случае выполнять намного проще. Однако надо учитывать, что соответствующее оснащение получится сделать только на стадии строительства или в процессе капитального ремонта. Сплит-систему, в отличие от фанкойла, в квартире можно установить в любое время.

Комплект оборудования чиллер-фанкойл: что это такое

Типовая схема подключения фанкойлов

Здесь приведён общий план оснащения объекта недвижимости. На крыше здания установлен чиллер, который нагревает/охлаждает теплоноситель. Его циркуляцию с нужной скоростью поддерживает насосная станция. В комнатах устанавливают фанкойлы нужных типов. Для подключения техники используют отдельные магистрали.

Принцип работы системы чиллер-фанкойл, технологические и конструктивные особенности

Чиллер с водяным охлаждением

На схеме отмечены следующие функциональные детали и блоки:

  1. Компрессор (1) перекачивает фреон по замкнутому контуру. Он создаёт необходимое для рабочих циклов давление, которое корректируют специальными регуляторами (14, 15).
  2. В конденсаторе (2) этот хладагент трансформируется из газообразной формы в жидкость с одновременным снижением температуры. Для повышения эффективности процесса блок обдувает вентилятор (16).
  3. В испарителе (5) происходит обратное преобразование. Здесь охлаждается вода, которая поступает в накопительный бак (10). Тут установлен поплавковый выключатель (8) и датчик (9) для контроля уровня жидкости и температуры, соответственно.
  4. Насос (12) обеспечивает циркуляцию воды (антифриза) по основному контуру через фанкойлы.
  5. На рисунке отмечены также вентили (6), предохранительный (13) и расширительный (4) клапан, манометр (11), фильтр (3).

Оборудование абсорбционного типаСхема подключения фанкойл-чиллерАндрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаОбратите внимание, что, кроме накопительной ёмкости, применяют обычный расширительный бак. С его помощью компенсируют тепловое увеличение объёма жидкости.Узел обвязки фанкойла (чертёж из официальной инструкции производителя)

Как подобрать чиллер-фанкойл – рекомендации нашей редакции

Одним из преимуществ таких инженерных решений является возможность подключения фанкойла по схеме со значительным удалением. Расстояние до чиллера определяется только мощностью насосного оборудования, поэтому решение технической задачи не вызовет затруднений. Внешние блоки системы выпускают в широком ассортименте (от 4 до нескольких тысяч кВт). Достаточно просто подобрать комплект оборудования для сравнительно небольшого частного загородного дома и многоэтажного офисного здания.

Следующие советы пригодятся для правильного определения с отдельными компонентами проекта:

  • кроме воздушного, применяют водяное охлаждение чиллеров. В некоторых модификациях используют градирни,
  • конденсаторы устанавливают в едином корпусе и как выносной блок. Второй вариант позволяет установить отдельно функциональные части: в отапливаемом помещении – для лучшей сохранности, на открытом воздухе – для эффективного охлаждения,
  • осевые вентиляторы стоят недорого, но обеспечивают не слишком сильный обдув,
  • центробежные модификации отличаются более высокой производительностью,
  • абсорбционные чиллеры применяют в комплекте с отработанной горячей технической водой,
  • долговечность насосной станции обеспечит качественная система защиты и контроля. Современные средства контролируют давление, предотвращают замерзание теплоносителя и возникновение других аварийных ситуаций,
  • для удобства пользователей приобретают ИК и проводные пульты управления фанкойлом.

Установка фанкойла в паре с тепловым насосом: важные нюансы

Некоторые модели чиллеров способны выполнять функции теплового насоса. В этом режиме температура теплоносителя повышается. Если установлен фанкойл с одним радиатором, в схему обвязки добавляют четырёхходовой клапан. Модели с двумя теплообменниками подключают к соответствующим разным контурам.

Фанкойлы для отопления можно использовать в комплекте с газовым тепловым насосомСложная схема подключения (воздушный тепловой насос, солнечный коллектор)В качестве источника тепла можно применять геотермальный и водяной тепловой насос

Основные производители фанкойлов

В настоящее время более 60 брендов представляют оборудование этой категории в различных модификациях. Ниже приведены торговые марки, которые представляют широкий ассортимент профильной продукции на отечественном рынке:

  • BALLU – известная компания с производственными мощностями в Южной Корее, Китае, Испании, Франции. В кооперации с российским «Заводом тепловой техники» (г. Ижевск) создано предприятие, выпускающее компоненты климатических систем,
  • Daikin – японский производитель, занимающий лидирующие позиции в соответствующем сегменте рынка. Отличные технические характеристики и безупречное качество частично компенсируют достаточно высокую стоимость изделий,
  • General Climate – международная ассоциация (Россия−Великобритания). Продукция отличается приемлемой стоимостью за счёт переноса основных производств в Китай и Малайзию.

Сколько стоят фанкойлы – обзор цен и актуальных предложений рынка с комментариями и выводами

Бренд/Модель Цена (по состоянию на апрель 2018 г.), руб. Мощность в режиме охлаждения/обогрева, кВт Технические особенности

Daikin/FWE04CT

19 500 3,49/4,44 Канальный фанкойл.

Уровень шума − не более 48 дБ.

Вес − 24 кг.

Максимальное потребление электроэнергии − 59 Вт/час.

Ballu/Machine BMFC-450

15 800 2,7/- Кассетный фанкойл.

Регулировка жалюзи.

Шум – от 30 дБ в самом тихом режиме.

Проводной пульт управления за дополнительную плату.

Встроенный моющийся блок фильтрации.

General Climat/GDU-W-06DR

18 900 5,4/8,1 Канальный фанкойл General Climateс двухтрубным теплообменником.

General Climat/GCO-M-02Z

2,15/3,5 Универсальная модель для напольного (потолочного) монтажа.

Расчётная площадь обслуживания – 21 м².

Daikin/FWT03CT

27 500 -/- Настенный блок с ИК пультом управления (проводной блок – опция).

Расход воды/воздуха – 460л/476 м³/ч, соответственно.

Купить канальный или другой фанкойл с помощью данной публикации можно быстро и без ошибок. Обращайте внимание на разные официальные данные от производителей. Иногда указывают мощность при нагреве/охлаждении. В других случаях приводят данные о производительности с учётом объёма воды и воздуха. Для корректного сравнения необходимо использовать сопоставимые параметры. Обязательно следует проверить условия доставки и гарантийные обязательства.

Дополнительные сведения можно получить с помощью комментариев. Задавайте вопросы, сообщайте о выявленных преимуществах и недостатках оборудования.
