Ни для кого не секрет, что вентиляция в квартирах служит для удаления различных запахов. Но иногда бывает так, что именно через неё в жилище проникает табачный дым от соседей или нечто подобное. К тому же при сквозняках или сильном ветре вместо вытяжки вентиляция может работать в качестве приточки. Так как же избавиться от подобных проблем? Решением может стать обратный клапан на вентиляцию, который предотвратит попадание различных запахов в дом. Сейчас попробуем понять, что он собой представляет, как устроен и насколько сложно его установить у себя в жилище.
Обратный клапан на вентиляцию – для чего нужен и как работает
Суть подобного устройства такова: находясь в открытом положении клапан пропускает беспрепятственно воздух из помещения наружу. Но при этом, стоит потоку устремиться в обратном направлении, устройство срабатывает, перекрывая путь внутрь. Суть работы его достаточно проста. Лепесток расположен внутри таким образом, что поток может пройти в одном из направлений. В случае возврата воздух сам и закрывает себе путь, повернув этот лепесток поперек трубы.
Дополнительное преимущество подобных устройств в возможности регулировки скорости воздушного потока, который сквозь него проходит. Но основное, для чего нужен обратный клапан для вентиляции – это, конечно же, не допускать потоки холодного воздуха через шахты в квартиру. Хотя многие и недооценивают его необходимость. Можно привести пример. В соседней квартире происходит утечка газа. А при этом воздух от них обратной тягой приходит к Вам. А при том, что газ, в основном, сейчас везде природный, а не сжиженный, запаха он не имеет. Вряд ли найдется человек, желающий попасть в подобную ситуацию.
А теперь, разобравшись с функцией подобного устройства, для чего оно нужно и как действует, имеет смысл перейти ких типам и видам, которые представляет производитель на прилавках магазинов.
Каких видов бывают обратные клапаны для вентиляции
Подобные устройства могут быть с вертикальной заслонкой, либо с горизонтальной. Выбирать подходящий клапан воздушный для вентиляции следует исходя из направления потоков в шахте. При неправильном выборе он может просто не срабатывать тогда, когда это необходимо. Так же различаются и материалы, из которых изготавливаются лепестки. Более долговечными считаются обратные клапаны вентиляции, заслонка которых выполнена из металла.
Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаНормальной системы воздухообмена в наше время практически не найти. Торопливость строителей, малое знание подобных систем – все это влияет на качество. Именно поэтому чаще всего установка вентиляционных обратных клапанов остается единственным выходом.
Именно по этой причине такие устройства получили столь широкое распространение. Хотя, как это ни абсурдно звучит, при всей их популярности, многие даже не знают, что это такое и для чего они нужны. А ведь порой другого выхода, как установка такой задвижки на вентиляцию, даже не остается. К примеру, если взять квартиры на первых этажах старых домов, где из подвалов тянет сыростью и поэтому стены периодически покрываются грибком. Или верхние этажи с протечками крыши. Именно в таких случаях принудительная вентиляция с невозможностью притока и может помочь. Конечно, крыша от этого течь не перестанет, зато в разы уменьшится влажность в помещении.
Ну а теперь стоит рассмотреть типы таких устройств, представленных на прилавках российских магазинов.
Существующие типы клапанов для вентиляции и их особенности
Различают три типа таких устройств:
- мембранные,
- лепестковые,
- бабочки.
Вот на них сейчас и остановимся немного подробнее.
Обратный клапан мембранного типа
Подобный тип применяется наиболее часто в квартирах с естественной вентиляцией. Дело в том, что мембрана в нем достаточно гибкая и даже небольшой естественный поток способен, выгнув лепестки, проникать сквозь него. В обратном же направлении мембрана не дает воздуху проходить, таким образом и обеспечивая работу обратного мембранного клапана.
Лепестковый обратный клапан и его особенности
Подобная конструкция с виду напоминает жалюзи, пластины которых открываются под естественным потоком воздуха либо при помощи вентилятора. Так же довольно распространенный тип, который используется в квартирах. Популярность обратные клапана для вентиляции лепесткового типа завоевали благодаря компактным размерам (их можно установить вместо вентиляционной решетки).
Клапан бабочка, его устройство и принцип работы
Наименее распространенный тип, принцип действия которого мало отличается от мембранного с той лишь разницей, что в роли барьера в обратном клапане бабочке выступают два лепестка полукруглой или прямоугольной формы, закрепленные общей осью посередине. Под воздействием потока воздуха в нужную сторону, они открываются. В основном используются в принудительной вентиляции, хотя, как и другие типы, могут использоваться в естественной, хотя и реже. Дело в том, что металлические лепестки при слабом потоке не сжимаются, а значит ни о каком прохождении воздуха речи не идет.
Так же все эти три типа обратных клапанов могут быть с автоматическим, механическим или электронным управлением. Подобные устройства будут управляться либо при помощи микроконтроллера и датчиков температуры и влажности, либо посредством пульта дистанционного управления в необходимые моменты.
Возможности применения обратных клапанов в вентиляции кухни
Наверное, самое широкое распространение получили подобные устройства на кухнях российских квартир. Очень удобно, когда клапан установлен, к примеру, на встраиваемой вытяжке. Ведь если во время работы такой прибор втягивает дым от варочной поверхности при помощи вентилятора, то в отключенном состоянии через него вполне могут попадать запахи, принудительно выгоняемые вытяжкой, работающей у соседей. А это, согласитесь, не очень приятно. Вот именно в таком случае обратный клапан в вытяжке для кухни и будет как нельзя кстати.
Важно, что даже при таком устройстве воздухообмена необходимо подумать о дублировании. Ведь помимо вытяжки над плитой, сохраняется еще одно отверстие для вентиляции на кухне, обратный клапан в котором тоже лишним не будет. При таком расположении наиболее приемлемой будет установка бабочки в вытяжке и мембранного либо лепесткового типа на естественной вентиляции.
Нужна ли установка обратного клапана в ванной
Здесь разногласий возникнуть тоже не должно – однозначно нужна. Ведь не очень приятно, когда, находясь под душем вдруг чувствуешь дуновение холодного воздуха. Да и влаги в таких помещениях достаточно, чтобы позволять дополнительной сырости проникать от соседей. И хотя для вентиляции в ванной обратные клапаны не являются панацеей, все же основной воздух, приходящий извне, они задерживают.
К сведению! Для лучшего обеспечения возможностей подобных устройств рекомендуется применение именно принудительной вентиляции, т.е. с использованием вентиляторов.
Устройство принудительной вентиляции и его плюсы и минусы
Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.
И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.
Попробуем рассмотреть такие устройства, чтобы понять, как они работают.
Каким образом взаимодействует обратный клапан с вентилятором
При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.
Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.
Вентиляционная решетка с обратным клапаном: как ее установить
Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.
По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.
Тройники на вытяжку и способы их применения
Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.
Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.
Установка обратного клапана на вытяжку в кухне
Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».
Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаВ некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.
Видео: установка домашнего вентиляционного клапана Домвент
Изготовление своими руками обратного клапана
Даже при том, что стоимость подобных изделий заводского производства не слишком высока, всегда найдутся любители все сделать своими руками. Обратные клапана для вентиляции тоже не стали исключением. Попробуем разобраться, сложно ли это и что для такой работы понадобится.
Делается он достаточно просто. Для этого понадобится:
- вентиляционная решетка,
- две мягких пластинки (вполне может подойти пленка от флюорографического аппарата),
- термопистолет с клеем.
На внутреннюю сторону решетки приклеиваются пластинки таким образом, чтобы закреплены они были только по противоположным сторонам. Средние же части должны свободно двигаться и сходиться краями точно в середине. Вот, собственно и вся работа – простейший самодельный обратный клапан готов. Решетка ставится на место, после чего не пропускает воздух из шахты. Из помещения же он проходит свободно, отгибая пластины.
Ну а для тех, кто думает, что лучше приобрести такое изделие заводского производства, предлагаем небольшой обзор моделей и их стоимости.
Цены на различные виды обратных клапанов для вентиляции
Разброс цен на подобные устройства приличный, а по тому приведем примеры из различных категорий.
| Модель | Страна производитель | Гарантийный срок, мес. | Стоимость, руб. |
|---|---|---|---|
 Shuft RSK 100 |
Россия | 12 | 260 |
 Shuft RSK 355 |
Россия | 12 | 1800 |
 ATS 190 |
Россия | 12 | 1900 |
 ВЕНТС 2121 |
Украина | нет | 70 |
 KON |
Чехия | нет | 850 |
Как видно из таблицы, подобные устройства вполне доступны. К тому же простота их установки делает их еще более привлекательными для потребителя. Если смотреть по стоимости, то купить пластиковый обратный клапан на вентиляцию можно даже за 70 руб., что не может не радовать.
Что же касается клапанов с дополнительным оборудованием, то здесь ценовые категории немного другие.
| Модель | Мощность, Вт | Напряжение, В | Стоимость, руб. |
|---|---|---|---|
 SOLO 4C |
20 | 220 | 3400 |
 SILENT-100 |
20 | 220 | 5400 |
 SILENT-200 |
25 | 220 | 8500 |
 EDM 100C |
15 | 220 | 2500 |
 STANDARD 5С |
16-20 | 220 | 1100 |
Примерно за такие суммы можно купить обратный клапан для вентиляции, который обеспечит принудительный отток воздуха.
Установка обратного клапана на вентиляцию: нюансы и подводные камни
Однако, не каждое подобное устройство установить очень просто. Дело в том, что некоторые из них требуют особого подхода, подключения к электросети или же включения в воздуховод от кухонной вытяжки. Так как установить обратный клапан на вентиляцию в таких случаях? При желании, как известно, возможно практически все. Сейчас и попробуем разобраться в этом.
При необходимости подключения к электричеству, необходимы некоторые знания в этой области. Если монтаж происходит во время производства ремонта, тогда есть смысл подведения кабеля по штробе. Если же нет, то помочь может пластиковый короб, который можно приобрести в любом магазине электротехники. Дело в том, что подобный короб несет не только декоративную функцию. Он еще и защищает помещение от возгорания в случае перегрева проводов.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПри работе по электромонтажу необходимо обязательно обесточить линию во избежании поражения током. Помните, что напряжение в сети опасно для жизни и здоровья. Также эта работа требует полной концентрации и внимания. Если нет полной уверенности в своих силах, лучше обратиться к профессиональному электрику за помощью.

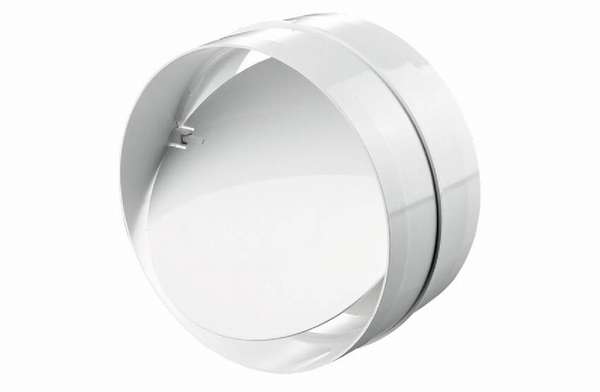

Некоторые клапаны устанавливаются в разрыв вентиляционной трубы. В таком случае нужно выбирать обратный клапан, подходящий по размерам и форме: круглый, плоский или прямоугольный.
Эпилог
Пускай кто-то скажет, что установка на вентиляцию обратного клапана – это излишество на которое не стоит тратить время и средства. Но все же многие из сделавших такую работу утверждают, что воздухообмен после этого в помещении значительно улучшился. Уменьшилась влажность, исчезли посторонние запахи и т.п. Опираясь на отзывы можно с уверенностью сказать, что обратный клапан для вентиляции стоит того, чтобы его установить. Ведь и здоровье наше зависит от того, чем мы дышим, а значит любое улучшение, направленное на очистку воздуха, пойдет на пользу.
В любом случае, хуже от установки подобных клапанов не станет, а значит стоит попробовать, для начала, хотя бы установить клапан, сделанный своими руками, ведь он ничего не будет стоить. Ну а после, поняв преимущества такого оборудования, наверняка захочется приобрести более совершенное, изготовленное на заводе изделие.
