За хорошую работу системы водяного отопления отвечает множество деталей. Воздушный клапан для отопления это небольшая, но важная деталь, которой оснащена любая отопительная система вне зависимости от конфигурации контуров.
Чем опасен воздух в отопительной системе?
При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:
- Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
- Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
- Иногда из-за такого давления разрываются трубы.
Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.
Назначение и виды воздухоотводчиков
Воздухоотводчик предназначен для сброса воздуха из системы отопления и позволяет избежать появления воздушных пробок. Скопление воздуха происходит во время функционирования системы или из-за неполадок. Иногда такое случается, когда трубопровод заполняют теплоносителем или при потере герметичности в одном из механизмов. Есть 2 вида воздухоотводчиков, которые отличаются друг от друга конструктивными особенностями:
- ручные краны Маевского;
- автоматические воздушные клапаны.
Каждое устройство состоит из оболочки и клапана. Корпус имеет резьбовое соединение и прокладку, благодаря которым он крепится на любом участке отопительной системы. Выпускной канал закрывается клапаном, который состоит из резиновой прокладки или имеет форму конуса. В зависимости от модели клапан может работать как в автоматическом, так и в ручном режиме.
Каждое изделие подходит для монтажа на любом участке системы и работает одинаково. Электромагнитные клапаны для воздуха имеют прямую и угловую конфигурацию, а краны Маевского изготовлены в радиаторном и простом оформлении.
Где ставятся клапаны спуска воздуха?
В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:
- На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.

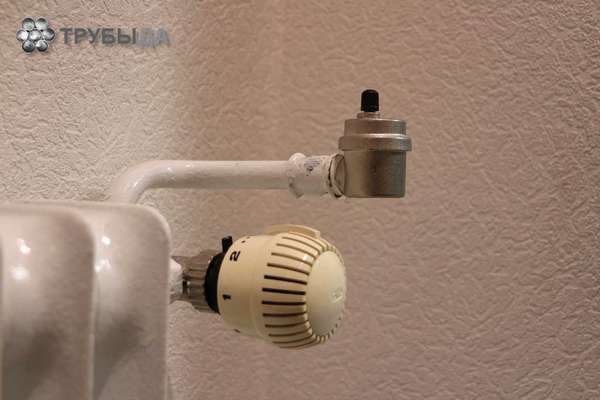

- На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
- Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
- Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.
Как выбрать и установить воздушный клапан для отопления?
Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:
- изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
- чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
- лучшими считаются те модели, которые оснащены дополнительными функциями;
- изделия, покрытые анодированной защитой, не подвергаются окислению.
Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:
- Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
- Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
- Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.
Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.
Как избавиться от воздушной пробки?
Иногда из-за неправильной укладки труб и неграмотного инженерного проектирования воздушные пробки возникают в труднодоступных местах. Удалить оттуда воздух сложно. Процесс стравливания воздуха:
- Определить местоположение пробки можно по журчанию и холодному участку трубы. Если эти признаки отсутствуют, то трубы простукивают. Звонкий и громкий звук говорит о скоплении воздуха.
- В частном доме воздуховые подушки из труб выгоняют путем увеличения температуры или давления. Для этого открывают ближайший к затору клапан спуска и подпиточный кран. Теплоноситель заполнит трубы, давление поднимется, пробка начнет двигаться и выйдет через клапан. После выхода всего воздуха шипение прекратится, и напор воды можно перекрыть.
- Если пробка осталась, то необходимо поднять температуру и давление одновременно. Показатели поднимают до максимального уровня (не превышают его, т. к. это опасно).
При неправильном проектировании проблема будет появляться регулярно и в одном и том же месте. Чтобы ее убрать, в это место подключают воздухоотводчик. Для больших магистралей монтируют тройник. На свободный вход монтируют клапан.
