Виды креплений для фиксации трубы теплого пола

Теплый пол является наиболее удобным и выгодным вариантом отопления жилых помещений. Это вспомогательный или основной источник тепла, который располагают под напольным покрытием. Крепление трубы теплого пола происходит разными способами: по всему периметру дома или в отдельных комнатах.

Типы теплых полов

Система теплого напольного покрытия делится на 3 вида: водяную, электрическую и инфракрасную. Какую из них выбрать, зависит от особенностей квартиры. Типы полов:

1. Водяной теплый пол работает на основе водопроводных труб, а горячая вода циркулирующая по ним, является теплоносителем. Трубы из металлопластика или пластика прокладывают под напольным покрытием и подключают к центральной системе отопления. Это самый распространенный вид полов, который обладает максимальной мощностью и широким температурным диапазоном нагрева. Благодаря терморегуляторам и температурным датчикам системой можно управлять.
2. В основе электрической системы лежит специальный греющий кабель. Ток, проходящий через него, превращается в тепло. Это происходит благодаря высокому удельному сопротивлению токопроводящей жилы.
3. Инфракрасный пол монтируют на основе рулонных пленок. Это специальный материал, внутри которого установлены нагревательные элементы. Они генерируют инфракрасное излучение посредством тока и переводят его в тепло.

Варианты креплений и способы фиксации

Система будет качественно функционировать при условии правильного монтажа и подключения к центральному отоплению. Чтобы напольное покрытие равномерно прогревалось, нужно корректно расположить погонный метраж трубопровода. Есть несколько способов укладки труб:

• cпиралью;
• улиткой;
• змейкой.

Чаще всего используют укладку змейкой. Трубу прокладывают относительно друг друга на расстоянии в 30 см. Вначале ее проводят прямо, затем разворачивают на 180° и прокладывают в обратном направлении. Такое расположение позволит эффективно распределить тепло по всей поверхности пола. Расстояние между отрезками труб изменяется в зависимости от толщины и гибкости материала.

Монтаж системы делают на черновую поверхность с пленочной гидроизоляцией. Можно использовать подложку из монтажной шины, металлической арматурной сетки или пенополистирольных плит. Особенности материалов:

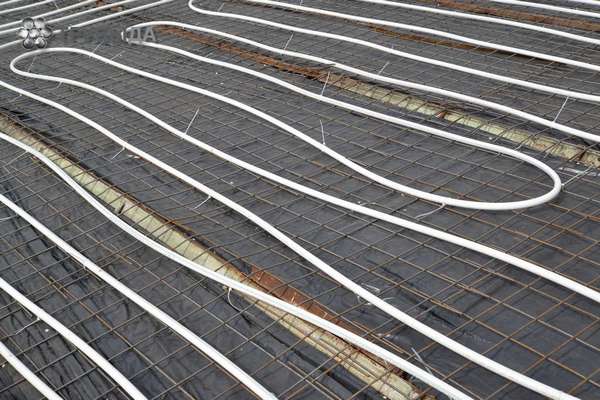

1. Арматурная сетка. Материал продается равномерными отрезками или в бухтах. Сетку укладывают на бетонную поверхность, сверху монтируют трубы и закрепляют фиксаторами. Благодаря доступности материала и низкой цене этот способ фиксации пола является самым востребованным. При такой укладке есть вероятность повредить пластиковые изделия, поэтому работу делают аккуратно, затрачивая на это много времени.
2. Пенополистирольная плита. Материал имеет равномерные выступы (бобышки), которые предназначены для прокладки труб. Они бывают разной формы и расположения. Благодаря выступам трубопровод защищен от повреждений, и его можно прокладывать любым способом. Плита дорогой материал, при использовании которого требуются дополнительные крепежи.
3. Монтажные шины. Изделия имеют удлиненную форму и оснащены специальными зажимами. Трубы, установленные в зажимы, имеют хорошую защиту от повреждений. В отличие от арматурной сетки, этот материал легче монтируется. Монтажные шины стоят дорого и редко появляются в продаже.

Фиксирующая подложка защищает трубы от смещения во время заливки их цементным раствором. Поэтому подложка требует обязательной установки.

Виды крепежных элементов

Чтобы трубы надежно держались на поверхности пола, кроме подложки, для фиксации используют крепежные элементы. Крепления для трубы для теплого пола бывают разных видов:

1. Кабельная стяжка или хомуты. Этот крепежный материал используют только для арматурной сетки. Изделия формируют петлю, которая обтягивает трубопровод и захватывает прутья арматурной сетки.
2. Скобы с зазубринами. Пластмассовые скобы для крепления теплого пола применяют для полистирольной подложки. Их монтируют на трубу сверху и тщательно вдавливают в полистирольную подложку. Зазубрины, расположенные на кончиках скоб, захватывают подложку и надежно закрепляют изделие в неподвижном состоянии.
3. Клипсы. Монтажная планка изготовлена из пластика и внешне похожа на подкову. Клипса имеет ровное основание, на которое и монтируется.
4. Металлические петли. Крепежный элемент имеет форму петли, которая соответствует диаметру трубы. Внутри петли находится отверстие для гвоздя или самореза. Фиксация осуществляется прямо к черновой поверхности.

Расстояние между крепежом

Чтобы отопительная система пола работала эффективно и без лишних затрат, нужно рассчитать оптимальный шаг между трубами в полу. Стандартное расстояние составляет от 10 до 20 см. Шаг может быть как постоянным, так и переменным:

• постоянный шаг контура шириной в 20 см применяют для систем с обогревательной нагрузкой до 50 Вт на 1 кв. м;
• расстояние в 15 см делают при нагрузке отопительной системы в 80 Вт на 1 кв.м.

Переменный шаг используют в других случаях. Если монтаж водяного контура возле внешних стен делают с расстоянием в 10 см, то, продвигаясь к центру, это расстояние постепенно увеличивают до 20 см. Для экономичного отопления пола рекомендуется делать расстояние в 15 см.

Монтаж

Крепеж трубы для теплого пола делают на ровной поверхности. Для этого основание выравнивают и подготавливают черновую стяжку. Поверхность очищают от пыли и мусора. Монтаж своими руками:

1. Вначале основание покрывают гидроизоляционной пленкой. При этом на стены делают небольшие напуски в 15-25 см. Толщина соседних полотен в углах не должна превышать 10 см. Все стыковочные места фиксируют скотчем.
2. Поверх пленки укладывают утеплитель. Швы закрывают полиуретановым веществом.
3. С помощью демпферной полосы оклеивают стены. Поверх ленты выводят оставленный гидроизоляционный напуск.
4. Своими руками собирают распределительный шкаф. Его оборудуют коллектором и насосом.
5. Контуры трубопровода укладывают по предварительно подготовленной схеме. Работу проделывают с помощью измерительного инструмента. При укладке учитывают необходимый интервал между трубами. Каждый кончик петли подводят к гребенке и соединяют.
6. При фиксации труб теплого пола к теплоизоляции используют гарпуны из пластика. Их вставляют на расстоянии в 50 см друг от друга. Перед монтажом контура поверх утеплителя укладывают металлическую сетку, к которой трубы крепят хомутами. Это необходимо делать, если структура утеплителя не удерживает фиксаторы.
7. На границах бетонных монолитов, в дверных проемах и на деформационных швах монтируют компенсационную ленту.
8. Трубы покрывают теплоизоляционным материалом и проводят к радиаторам. Участок возле гребенки также утепляют.
9. Затем к системе отопления подключают коллектор. Электрические провода прокладывают в шкаф.
10. Систему напольного обогрева проверяют на герметичность. Для этого контуры заполняют теплой водой.

Если все стыки труб сделаны герметично, их заливают цементно-песчаным раствором с пластификатором и фиброй. Пластификатор делает смесь более подвижной и прочной. Подвижность раствора поможет надежно обхватить трубы и вывести воздушные пустоты наружу. Если нет пластификатора, то вместо него используют воду. Благодаря фибре стяжка не подвергается истиранию и не трескается. Заливку раствора делают поочередно, полосками, начиная с дальних углов комнаты. Систему вводят в эксплуатацию после высыхания стяжки.
