Виды и размеры металлических труб

При строительстве коммуникаций жилых и производственных помещений, используются различные виды труб, в их число входят изделия из стали и других металлических сплавов. В данной статье рассмотрены основные размеры труб из металла, их виды и отличие от аналогичных изделий, выполненных из других материалов.

Виды металлических труб

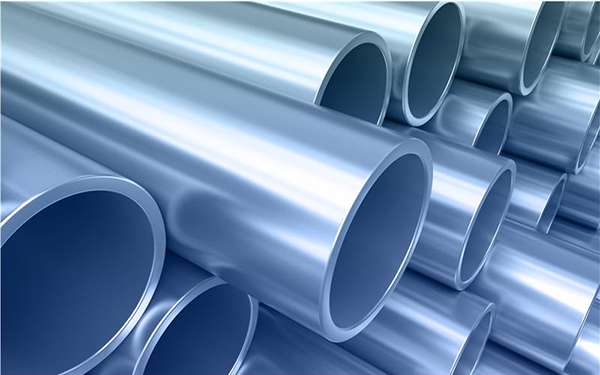

стальные металлические трубы

В зависимости от типа производства и назначения, трубы делятся на несколько видов:

  1. Бесшовная стальная труба – выполнена путем проката или литья из заготовки, не имеет стыковочного, сварного шва. Производители изготавливают такую деталь способом горячей или холодной формовки. Для горячего формирования необходима температура, близкая к температуре плавления металла, при холодной формовке труба подвергается легкой термической обработке, а далее обрабатывается прессом.
  2. Электросварной трубопрокат, изготавливается из листового металла или путем сварки сферической заготовки, такое изделие имеет сварной шов по всей длине. Встречаются прямошовные трубы, в которых сварной стык расположен ровной полосой, параллельно направлению и изделия со спиралевидным швом. Для сварки детали по спирали, заготовка одновременно закручивается от корневого шва и сразу стыкуется электросваркой. Производство такого типа трубы может осуществляться и из листового металла с предварительной формовкой и стыковкой концов.

Недостатки и преимущества стальных труб

металлические трубы

Каждый из видов стальной трубы предназначен для выполнения определенных задач. С их помощью осуществляется строительство нефтяных и газовых проводов, водопроводных магистралей и теплотрасс. Бесшовные изделия являются более надежными, чем детали выполненные методом электросварки, так как не имеют уязвимых участков в виде швов и рассчитаны на работу в агрессивных условиях. Основными преимуществами металлических труб являются:

  1. Большой выбор размеров и диаметров изделий.
  2. Стальная труба выдерживает высокое давление рабочей среды.
  3. Труба устойчива к воздействию химических веществ, не деформируется при транспортировке жидкости или газов с высокой температурой.
  4. Благодаря упругости металла, изделие сохраняет целостность при скручивании и натяжении.

Наряду с преимуществами металлической трубы пред своими аналогами, существуют и недостатки:

  1. В отличие от изделий из полимерных соединений и полиэтилена, стальная труба уязвима перед коррозией и ржавчиной, что делает срок ее службы меньше.
  2. При укладке трубопровода в грунт, необходимо проводить дополнительную гидроизоляцию.
  3. Вес металлических деталей в разы больше аналогичных труб выполненных из других материалов.
  4. Монтаж производится электросваркой, с промежуточной чисткой шва, что делает процесс устройства трубопровода более трудоемким и затратным по времени и ресурсам.
Читайте также:  Правила проведения ремонта канализационных труб

Основным конкурентом изделий из металла в последнее время стала труба, изготовленная из полиэтилена и полипропилена. Монтаж магистрали из такого материала производится методом стыковой сварки, что гораздо легче и не требует больших затрат времени и ресурсов, чем стыковка стали электросваркой. Но в связи с тем, что полиэтилен не устойчив к воздействию высокой температуры, трубы из металла остаются конкурентоспособными и их применение оправдано.

По сфере выполняемых задач металлические трубы изготавливаются двух видов:

  1. Круглая труба, производится как шовным, так и бесшовным методом различного диаметра и с разной толщиной стенки. Используется в строительстве магистралей для транспортировки нефтепродуктов, газа, холодного и горячего водоснабжения.
  2. Профилированное изделие, имеет прямоугольный или квадратный профиль. Труба не пригодна для устройства магистрали для транспортировки внутренней среды, так как изготавливается с тонкой стенкой и не способна выдерживать рабочее давление. Чаще всего она используется в строительстве конструкций и сооружений в качестве направляющих опор.

Так же, для защиты металлических труб от воздействия агрессивной среды, производители изготавливают их из оцинкованной стали, такой сплав не подвергается коррозии и ржавчине и имеет долгий срок эксплуатации. Покрытие стальной трубы цинковым компонентом проходит при воздействии высокой температуры, что дополнительно повышает ресурс готового изделия. При применении трубопровода в химической среде и для увеличения срока службы, многие заводы обрабатывают готовые детали специальным полимерным материалом, цементной основой и другими защитными смесями. Такое покрытие может наноситься как внутри, так и снаружи, оно принимает воздействие потока транспортируемой среды на себя, защищая при этом основное тело трубы. Детали с таким слоем стоит несколько дороже стандартных труб, но разница окупается сроком службы трубопровода.

На поверхности трубы не должно быть деформаций и трещин, которые могут привести к нарушению герметизации трубопровода. При обнаружении не проваренных участков на шовной трубе, допускается устранение дефекта вручную в несколько приемов, с промежуточной зачисткой шва и последующим гидравлическим  испытанием детали.  Все изделия регламентируются требованиями ГОСТ и должны соответствовать сертификации, предъявляемые тому или иному виду детали. Срез трубы имеет кромку для накладки сварного шва, что упрощает подгонку стыка и соединение отрезков электросварным методом, который может проводиться как с помощью специального робота, так и вручную. Сварной шов является самым уязвимым узлом металлического трубопровода, поэтому он должен быть обработан антикоррозийным составом, предотвращающим разрушение магистрали от воздействия влаги. Высота усиления сварного шва над поверхностью трубы должна быть в пределах от 0,5 до 3мм., в зависимости от толщины стенки изделия и его класса.

Читайте также:  Причины возникновения обратной тяги в дымоходе

Размеры металлических труб

Размеры металлических труб

Существует несколько разновидностей металлических труб, которые классифицируются на классы. Производители изготавливают изделия, основываясь на требования ГОСТ, предъявляемые к трубам по классам:

  1. Трубы 1 и 2 классов. Производятся из углеродистой стали, применяются в газовых магистралях, водоводе, нефтепроводе и их производных, а также других трубопроводах, где не требуется специальных условий.
  2. 3 класс, рассчитан на эксплуатацию в условиях с высокой температурой внутренней или наружной среды, а именно теплотрассах, печах, теплообменниках.
  3. 4 тип трубы предназначен для разведывательных, нефтяных работ, с использованием ее в качестве обсадной трубы скважины или бурового шнека.
  4. Трубы 5 –го класса часто применяются в нефтяной промышленности, в качестве опор для буровых станций, строительных столбов и при изготовлении мебели.
  5. 6 тип производимой трубы используется в машиностроительной промышленности, для изготовления поршней, колец, амортизаторов, подшипников и других узлов, находящихся под давлением.

Каждый из перечисленных классов трубы должен быть использован строго по своему назначению и в соответствии с требованиями, предъявляемыми типу изделия.

Стандарты и классы металлических труб

стандарты и классы металлических труб

Производство труб для строительства нефтяного и газопровода регламентируется нормами ГОСТ 20295 – 85, под его требования попадают изделия с прямым и спиралевидным электросварным швом и диаметром от 159мм., до 820мм. Также, в указанном регламенте приводятся изделия со степенями прочности обозначаемыми маркировкой К34, К38, К42, К50, К55, К60.

Трубы стальные бесшовные, выполненные методом холодной формовки из углеродистой и легированной стали, попадают под сертификацию по ГОСТ 8734 – 75, пригодны для трубопровода общего назначения, используется в котельном оборудовании с большим давлением внутренней среды и химическом производстве.

Размеры труб делятся на несколько категорий, в зависимости от толщины стенки, назначения изделия, качества металла и рабочего диаметра. Наиболее распространёнными являются трубы с диаметром 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 110мм. и более. Производители классифицируют трубы согласно диаметру на три типа:

  1. Малые, их диаметр составляет от 10 до 108 мм.
  2. Средние от 114 до 530мм.
  3. Большие с диаметром от 530 до 1420мм.
Читайте также:  Можно ли согнуть медную трубку в домашних условиях и как это сделать

Также существует метрическая система в дюймах, по которой изготавливаются трубы различного размера и диаметра. Одно, и тоже изделие может иметь обозначение сразу двух типов, в миллиметрах и дюймах, обе маркировки могут заменять друг друга согласно общепринятой таблице.

Различаются стальные детали по внутреннему и внешнему диаметру, толщине стенки, а также по проходному, рабочему отверстию. Внутренний диаметр не всегда совпадает с проходным, так как за его основу берется чистый размер от стенки до стенки трубы.

Для изменения направления в трубопроводе и монтажа ответвлений и врезок, изготавливаются отводы, тройники, крестообразные фитинги и соединительные муфты, того же сечения что и сам магистральная труба. Отводы производятся с углом поворота 45, 90 градусов и соединяются электросварным швом. Тройники и переходные муфты с изменением рабочего диаметра, монтируются также методом стыковой электросварки со всех сторон, после чего происходят гидравлические испытания на натяжение, плотность и прочность магистрали.

Наружный диаметр необходимо учитывать при планировании перехода трубопровода из стальной трубы на магистраль и ответвления из аналогичных отрезков, выполненных из полиэтилена и других полимеров. Как правило, внутренний диаметр металлической трубы соответствует наружному размеру изделия из ПВХ, для их стыковки используются фланцы с зажимными болтами. Длина готового изделия в стандартном исполнении может быть от 1,5 до 12 метров. Рабочее давление внутренней среды трубопровода для стандартного типа труб не должно превышать 2,4 Мпа, а для усиленного варианта  3,1 Мпа. Толщина стенки зависит от назначения изделия, и меняется по мере увеличения проходного диаметра от 0,3 до 73мм..

Профилированная труба изготавливается с толщиной стенки от 0,5 до 12мм. и поперечным сечением от 1,5 до 300мм. Она производится только методом стыковой электросварки, длинна готового изделия, может составлять от 3 до 12 метров. Помимо строительства конструкций и сооружений, такой вид трубы часто используется при производстве кованых изделий, в качестве опорных столбов для заборов и декоре.

Таким образом, при выборе металлической трубы для строительства какого либо объекта или трубопровода, следует обратить внимание на внутренний и внешний диаметр изделия, толщину стенки, способ изготовления и качество используемого металла. Не рекомендуется использовать трубы не по назначению, так как это может привести к нарушению целостности конструкции и потере герметичности.
