Технические параметры и особенности монтажа латунных фитингов

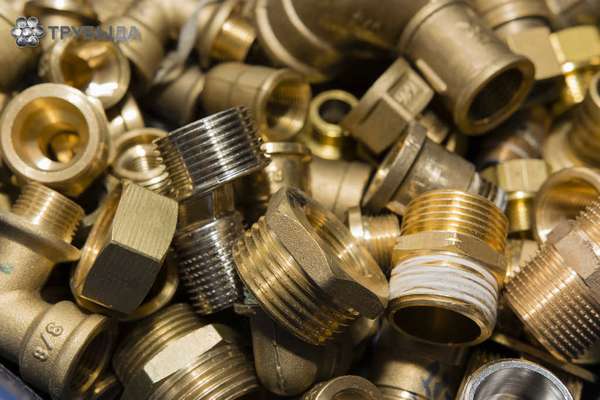

При сборке трубопроводов используются специальные детали латунные фитинги. Эти приспособления фиксируют трубы в месте сгиба, при устройстве ответвлений и соединении труб разного диаметра. Соединить и закрепить латунными деталями можно трубы из стали, ПНД, металлопластика. Фитинги из латуни пользуются большей популярностью у покупателей, чем детали из других металлов, из-за широкого ассортимента и свойств самого материала.

Особенности материала

Латунь получают при соединении меди с цинком с добавлением других компонентов. В качестве материала корпуса фитингов используется латунь никелированная. Ее получают в процессе легирования латуни. Легирование это процесс улучшения различных характеристик сплава, путем введения некоторого количества разных химических элементов. Для получения многокомпонентных сплавов используют железо, алюминий, марганец, никель, свинец, олово.

Сплавы меди и цинка хорошо поддаются обработке и формовке. Изделия из латуни имеют улучшенные характеристики:

• большую прочность;
• хорошую антикоррозионную стойкость;
• низкую теплопроводность;
• дешевле изделий из других материалов;
• мягче изделий из стали, поэтому легче монтируются в системе трубопроводов.

Латунь проигрывает меди в отношении антикоррозионной стойкости, но эта проблема решается применением легирования латуни хромом или никелем. Никелированное покрытие защищает изделия от влаги и других агрессивных сред.

Сплав покрывают никелем толщиной 12,6-15,3 мм. Если толщина слоя меньше стандартного это приводит к появлению коррозии на поверхности деталей. При большей толщине покрытия из никеля трескается. При этом ухудшаются рабочие характеристики фитингов.

Виды и отличия

Резьбовые фитинги из сплава меди и цинка используются в отоплении, водоснабжении, в газопроводах. Из никелированного сплава изготавливают:

• сгон «Американка»;
• муфты;
• ниппель;
• тройник;
• угол;
• крестовину;
• заглушки;
• переходники;
• гайки и контргайки;
• сгоны и врезки;
• штуцеры и удлинители;
• вентили и кранбуксы;
• футорки.

Все эти детали относятся к латунным резьбовым фитингам. С помощью данных приспособлений легко монтировать трубопроводы любой конфигурации. Такие элементы, как редукционная муфта, редукционный ниппель, угольник, переходник, штуцер изготавливаются как с внутренней, так и наружной резьбой.

Фитинги классифицируют по способу крепления. Они бывают разъемными и неразъемными. Изделия из латуни относятся к первой группе. В группу неразъемных фитингов входят пресс-фитинги, компрессионные изделия, детали, крепящиеся к трубам способом капиллярной пайки, клеем и сваркой.

Технические характеристики латунных резьбовых фитингов

Для изготовления резьбовых соединительных приспособлений используют литые латунные заготовки разных размеров, что позволяет получать прочные и монолитные корпуса фитингов.

С помощью этих элементов можно выполнять надежное соединение трубопроводов разных диаметров, подключать измерительные приборы, различную сантехническую арматуру, устройства контроля и регулирования систем.

Температурный режим применения фитингов из сплава меди и цинка до +200°C. Они выдерживают давление до 1,6 МПа.

О преимуществах изделий

Фитинги из латуни резьбовые от сгонов до заглушек, обладают некоторыми преимуществами перед изделиями из других материалов:

• большой выбор видов и размеров изделий;
• изготавливаются из антикоррозионного и прочного сплава;
• никелевое покрытие препятствует окислению деталей;
• геометрическая точность исполнения, что позволяет получить практически герметичные соединения труб в системе;
• возможность использования приспособлений в сантехнических системах, отоплении, холодном и горячем водоснабжении, технологических трубопроводах;
• длительный срок эксплуатации;
• дешевизна и гигиеничность материала;
• товар можно приобрести в интернете и строительных магазинах.

Этапы монтажа

Резьбовая арматура из латуни относится к изделиям для разъемного соединения частей трубопровода. Такое соединение позволяет легко монтировать и демонтировать систему и использовать латунные фитинги для труб несколько раз. Разъемным способом соединяются трубы небольшого диаметра в индивидуальном строительстве и промышленности.

Устанавливают соединительную арматуру с соблюдением стандартов для резьбы на трубопроводах. Все резьбовые соединения уплотняются лентой из фторопластового уплотнительного материала (ФУМ) или льняными прядями, которые пропитываются свинцовым суриком или белилами на олифе.

На трубопроводах, по которым перемещается среда температурой выше 105°C, в качестве уплотнителя используют ФУМ или совместно асбестовую и льняную прядь, пропитанную графитом на олифе. Усиливают сцепление уплотнительного материала и внешней резьбы специальные насечки на ней. Правильную стыковку и поддержание герметичности конструкции обеспечивают буртики на фитингах.

Для монтажа и подключения труб большего диаметра используют неразъемные изделия. Они соединяются с трубами при помощи сварки или капиллярной пайки. Для монтажа этими методами крепления требуется специальное оборудование.

Элементы систем трубопроводов соединяются сваркой несколькими способами:

1. Сварка встык, концы труб расплавляют и плотно прижимают сварочным аппаратом к соединительным приспособлениям. Диаметр трубы и фитинга должен совпадать, тогда получится единый шов.
2. Сварка гнездовым методом. Принцип работы тот же, что и при сварке встык, но внешний диаметр трубы должен быть одинаков с внутренним размером фитинга.
3. Электрофузионная сварка. Принцип работы тот же, что и у предыдущих видов сварки. Отличается от них использованием объединяющей муфты.

Из недостатков латунных изделий отмечают только один возможность сезонного растрескивания материала. Поэтому арматуру из латуни периодически осматривают на предмет появления микротрещин на поверхности деталей. Бракованные изделия заменяют.
