Часто при конструировании газопроводов появляется необходимость установки ответвлений, переходов и поворотов. Для их реализации используются различные приспособления, в том числе газовые фитинги.

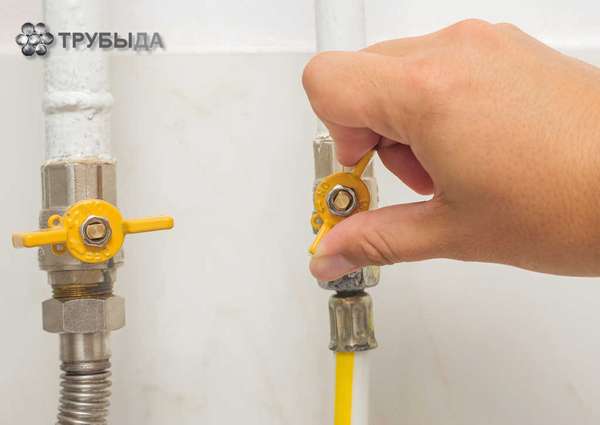

Сфера применения
Фитинги применяются для соединения элементов газопровода, обеспечивая герметичность стыков. Таким образом, качественно и быстро подключаются баллонные установки, плита газовая и комбинированная, прочие бытовые приборы.
В зависимости от материала изготовления магистралей подбираются разные изделия:
- Соединение металлических частей осуществляется посредством чугунных и стальных переходников резьбового, сварного или фланцевого типа.
- Детали из металлопластика соединяют цанговым способом и прессованием. Для этого используют пресс-фитинги, закреплять которые следует специальным инструментом через гильзу.
- Полипропиленовые изделия стыкуют через переходники из такого же материала, фиксируя их с помощью пайки или сварки.
Соответствие крепежей трубам является обязательным условием целостности системы, иначе может произойти утечка газа.
Особенности
Фитинги для газовых труб должны отвечать требованиям, направленным на обеспечение безопасности во время эксплуатации.
Они изготавливаются и монтируются с учетом давления внутри системы. Если соединение находится в местах с постоянным воздействием окружающей среды (на улице, под полом), материал крепежа должен выдерживать такие нагрузки на протяжении всего срока эксплуатации.
Виды и характеристики
Существует много различных приспособлений, предназначенных для монтажа газопроводов. По типу соединения фитинги бывают:
- С резьбой (цилиндрические). Накручиваются на трубу для газа и предусматривают предварительную герметизацию стыков льном, фум-лентой и т.д.
- Сварные литые элементы фиксируют шов поверх стыка.
- Электрофузионные укомплектованы спиралью, которая при поступлении тока нагревается и сваривает детали изнутри.
- Фланцевые фитинги применяют при соединении стальных элементов больших диаметров. Отличительная характеристика возможность разобрать соединение в любой момент.
- Обжимные переходники являются самыми надежными соединениями. Они обеспечивают герметичность даже при вибрационном воздействии.
- Пресс-фитинги оснащены штуцером и гильзой, которая после установки конца трубы зажимается до полной фиксации.
- ПВХ-крепления бывают различной конфигурации.
В зависимости от места и цели расположения фитинги подразделяются на:
- Муфты, предназначенные для соединения элементов с одинаковым диаметром.
- Отводы и уголки обеспечивают изменение направленности хода трубы под заданным углом.
- Тройники устанавливаются с целью создания одного дополнительного отвода.
- Крестовины предназначены для оборудования ответвления в двух направлениях.
- Переходники помогают соединить трубы с разным диаметром.
- Заглушки устанавливаются, если необходимо создать герметичное соединение в конечной точке системы.
- Штуцеры применяют для фиксации гибкого шланга.
При выборе элементов газопровода необходимо учитывать требования нормативных документов, регламентирующих проведение работ по монтажу и эксплуатации данных конструкций.
Выбор газовых фитингов
Различные фитинги для газового оборудования и стыковки отдельных элементов системы подходят не к каждым трубам. Присоединение к газопроводу и его разветвление до точек, где установлены различные приборы, работающие на голубом топливе, осуществляется теми изделиями, которые максимально подходят друг другу.
Для стальных труб
Если при монтаже системы газопровода используется стальная труба, фитинги для нее берут из этого же материала. Размер элементов составляет ½ дюйма, чего достаточно для беспрепятственной подачи газа.
Соединяются фитинг и стальная труба двумя способами резьбовым разъемным и сварным неразъемным. Второй метод применяется для стыковки и скрепления между собой конструктивных частей газопровода путем сваривания их кольцевым швом между смежными элементами или с использованием электродуговой технологии.
Если необходимо создать временное соединение в точке подключения газовой плиты или котла, применяется резьбовой метод. Для начала на трубе с помощью плашки нарезают сгон с витками. Для обеспечения герметичности размещают по всей площади уплотнитель (фум-ленту, паклю). Накручивают контргайку, а затем фитинг. Точно так же делают точки крепления для газового оборудования, соединяя фитинг с резьбой на нем.
Требуется покрасить трубу для предотвращения ее разрушения под действием вредных факторов. Внутри помещения цвет можно выбирать любой, а наружные участки принято окрашивать в желтый.
Для полиэтиленовых труб
При создании газового подвода из полипропиленовых труб используются пластиковые фитинги, при соединяются методом сварки. Такая система получается прочной и герметичной. Для реализации всех работ понадобится специальное оборудование. В процессе монтажа смежные элементы нагреваются и склеиваются, становясь единым целым.
Для создания разъемного соединения применяются комбинированные фитинги, которые с одной стороны представляют собой полипропиленовое основание, с другой металлическую резьбу. Сначала приваривается одна сторона, а затем производится присоединение газового оборудования путем накручивания муфты на витки.
Ввиду необходимости соединять трубы различного диаметра стыковочные элементы производятся разных размеров.
Для металлопластиковых труб
При работе с металлопластиковыми трубами используют латунные фитинги, обладающие высокой прочностью и длительным сроком эксплуатации. Как и в случае с металлическими и полипропиленовыми системами, крепление производится неразъемным и разъемным методом с использованием различных изделий.
Самыми надежными и простыми в работе являются пресс-фитинги, оснащенные специальной капсулой вокруг штуцера.
Монтаж
Установка соединений разными методами имеет свои правила и нюансы. Если принято решение производить работы самостоятельно, необходимо внимательно изучить каждый процесс.
Самым простым является монтаж конструкции из полипропиленовых труб. Для его реализации понадобится специальный паяльник. После соединения двух смежных пластиковых деталей он надевается на стык и прогревает материал до заданной температуры, при которой тот склеивается, но не успевает расплавиться.
Для осуществления резьбового соединения нужно, чтобы на трубах присутствовала наружная резьба. Фитинги при этом используют с внутренней нарезкой витков. После герметизации места крепления одну деталь накручивают на другую до упора.
Кардинально отличается способ подключения металлопластиковых систем с применением обжимных фасонных фитингов. Для этого производится нарезка трубы на сегменты нужного размера, края зачищаются и на них надевают обжимной хомут и гайку. После того как труба будет максимально натянута на штуцер, установкой хомута ее частично фиксируют, а затем закручивают гайку до появления потрескивания.
