СП внутреннего водопровода и канализации

СП для внутреннего водопровода и канализации объектов представляет собой свод требований монтажа и эксплуатации водопроводных сетей. Также там указываются параметры комплектующих деталей и соединений.

Общие положения

Санитарным нормам и правилам подчиняются все типы внутренних водопроводов и канализации зданий. Внутренний водопровод представляет собой конструкцию, состоящую из трубопровода и устройств регулировки подачи воды к приборам сантехники. Эта система обеспечивает непрерывную подачу жидкости в здание и имеет общее устройство водоизмерения.

Внутренняя канализация представляет собой совокупность трубопроводов и специальных устройств, которые транспортируют стоки от приборов сантехники в наружную канализационную сеть. Водопровод и канализация проводятся в зданиях любого типа:

  • жилых;
  • производственных;
  • общественных.

При этом следует учитывать, что названные объекты расположены в зоне обслуживания канализационных систем.

Здания, расположенные в таких районах, где нет централизованной канализации, могут оборудоваться люфт-клозетами или септиком. Трубопроводы, соединительные элементы и материалы, которые используют для прокладки водопроводов, должны соответствовать нормам. Внутренний водопровод находится в помещении, к нему присоединяются устройства-потребители.

Область применения

Строительные нормы выдвигают много требований к устройству коммуникаций внутри здания. Каждый элемент водопровода должен рассчитываться и возводиться по имеющимся стандартам. При прокладке водопровода и канализации пользуются рекомендациями строительных правил. Для жилых зданий и учреждений проектом предусматривается единственный вход трубопровода. 2 входа и более бывают только в том случае, когда жилой дом рассчитан на 400 квартир и больше.

Водопровод монтируют из труб, срок эксплуатации которых составляет более 50 лет при температуре +20ºC и 25 лет при температуре до +75ºC. Длительность эксплуатации конструкций рассчитывают для давления воды, которое определяется эксплуатационными параметрами какой-либо модели труб. Если предусматривается раздельный подвод горячей и холодной воды к месту водозабора, то необходимо ставить смесители.

Читайте также:  Как правильно соединить пластиковые водопроводные трубы фитингами при монтаже

Допускают применение и 2 раздельных кранов для холодной и горячей воды, но такая конструкция будет неудобной для хозяйственных нужд. В трубопроводах для горячей воды устанавливают обратные клапаны. Их монтируют перед установкой смесителей, водонагревателей, счетчиков. Эти правила должны выполняться для внутренних водопроводов централизованного и автономного водоснабжения.

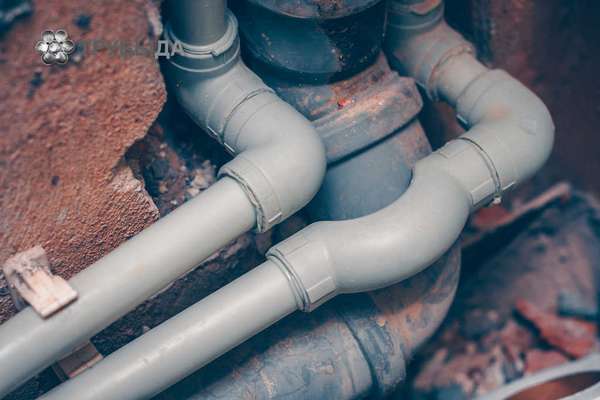

Одновременно с прокладкой водопровода следует предусматривать канализацию. Канализационные трубы проходят в коридорах, подвалах, чердаках, подсобных помещениях открыто. В жилых помещениях трубы прокладывают за панелями, плинтусами, в специальных шахтах или заделывают в несущие конструкции. Такая прокладка трубопроводов является скрытой.

При установке коммуникаций надо выполнять правила:

  1. При скрытой прокладке канализационных труб, выполненных из полимерных материалов, учитывают механическую стойкость конструкций и стараются не подвергать их деформирующим нагрузкам.
  2. Вертикальные трубы располагают в нишах, чтобы исключить разрушающие механические воздействия.
  3. Верхняя часть такой ниши должна закрываться съемной дверцей, чтобы обеспечить доступ к трубе в случае ремонта.
  4. Отверстие в стенах и перекрытиях, через которые прокладывают трубопровод, надо заделать цементом.
  5. В целях герметизации трубу оборачивают гидроизоляцией.
  6. Верхняя часть вертикального трубопровода выходит на крышу в качестве вентиляционного канала.
  7. Наилучшая высота подъема вентиляционной трубы для плоских и наклонных крыш составляет 20 см.

При скрытом монтаже труб надо принимать во внимание установку ревизионных люков площадью не больше 0,1 м². Расстояния между такими люками соответствуют типу здания. В жилых домах монтируют по 1 ревизионному люку на участке 15-20 м. При этом диаметр труб должен быть 50-150 мм.

Расчетные расходы воды и свободные напоры

Расчет водопроводов должен обеспечить нормативный напор воды в сантехнических приборах. Согласно СНИП определяют максимальный часовой расход воды, пропускную способность водопровода и свободный напор.

Расчетные расходы воды

За основу расчетов берут наибольший расход воды за секунду. Если имеется 2 ввода, то каждый надо рассчитывать на работу при отключении другого. Если вводов много, то расчет ведут на 50% расход. Скорость воды составляет 3 м/с. Диаметр трубопровода подбирают для обеспечения наибольшего напора.

Читайте также:  Как соединить пластиковую трубу с металлической

Для трубопроводов с горячей водой потери напора для каждого участка системы должны различаться не более чем на 10%. Диаметр стояков подбирают в соответствии со строительными нормами. Постоянный напор в водопроводе 2 м/с. Для учета расхода воды в квартирах предусматривается установка счетчиков холодной и горячей воды.

Расход воды на пожаротушение

Расход воды на внутреннее пожаротушение в жилых домах и учреждениях зависит от количества человек, постоянно находящихся в здании и напора. Если в здании находится до 25000 человек, и напор составляет 2,5 л/с, то расход противопожарного трубопровода составляет 1 струю напором 2,5 л/с. Если больше 25000 человек, то 2 струи напором 5 л/с. В производственных сооружениях выше 50 м расход на пожаротушение составляет 2 струи напором 5 л/с. А если больше 50 м, то 8 струй напором 5 л/c каждая.

Свободные напоры

Наименьший свободный напор на вводе в задние принимают не меньше 10 м вод.ст. для одноэтажного дома. В многоэтажном доме на каждый этаж давление в системе прибавляют на 4 м вод.ст. Максимальный свободный напор в сети хозяйственного и пожарного водопровода не должен быть более 90 м вод.ст.

Источники водоснабжения

Система водоснабжения населенного пункта может быть централизованной или местной. Централизованная система состоит из главного сооружения и разводящей сети труб водоснабжения. К главному сооружению относят:

  • водозаборные установки;
  • насосные станции;
  • очистные сооружения;
  • резервуары с жидкостью;
  • напорную башню.

Источник водоснабжения населенного пункта выбирают с учетом его санитарной надежности. Часто в качестве источника выбирают межпластовые артезианские воды. Глубокое залегание такого источника гарантирует его эпидемическую безопасность.

Схемы и системы водоснабжения

Внутренний и наружный диаметры трубопровода должны соответствовать техническим условиям СНИП. Запорная арматура в местах примыкания каналов выполняет регулировку поступления жидкости в трубопровод и ее забор. Конструкция элементов запорной арматуры должна создавать равномерное изменение давления жидкости и надежное перекрытие потока в закрытом состоянии. В том случае если забор осуществляется из скважины, то надо устанавливать насос. Основной частью насосной установки является помпа, которая выполняет подъем воды из колодца.

Читайте также:  Как правильно выбрать оцинкованную профильную трубу

Работа помпы управляется автоматикой, которая включает или выключает насос при изменении давления в трубопроводе или резервуаре. Чтобы давление воды на верхних и нижних этажах было одинаковым, устанавливают расширительный бак, который представляет собой резервуар с водой. Если имеется централизованный водопровод, но его работа не стабильная, то насосную станцию монтируют как запасную водопроводную систему.
