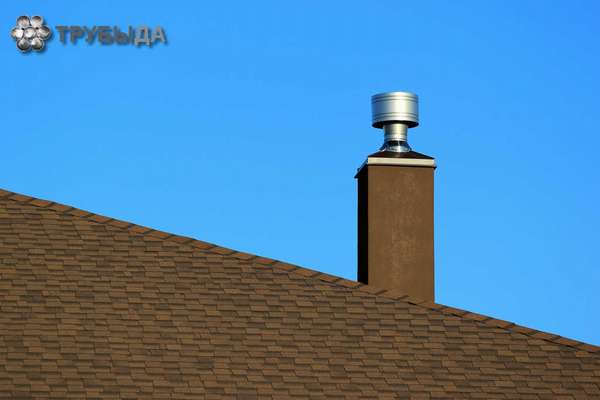

Принципы установки дефлектора на дымоход

От правильного конструирования дымохода зависит микроклимат в помещении. Самый популярный вид топлива для отопления домов это газ, он является небезопасным. Поэтому наличие достаточной тяги в трубе обязательно. Многие не знают, необходим ли для газового котла дефлектор на дымоход, и верной ли будет его установка.

Разновидности

Приобрести можно любую модель, так как сейчас в продаже имеются дефлекторы самых разных видов:

• с крышкой, выполненной в виде полукруга;
• с 2 скатами;
• с плоским верхом;
• с откидным навершием.

У каждого из видов есть свои достоинства. Контроль процесса отвода продуктов сгорания возможен благодаря наличию открывающейся крышки на дефлекторе.

Плоский верх подходит в качестве декоративного элемента, мини-крышка с 2 скатами эффективно будет защищать от дождя и снега. Чаще для их создания используется оцинкованный металлический лист, однако его можно и красить либо наносить специальное покрытие.

Различие моделей дефлекторов заключается в чувствительности их к ветряным потокам и величине. Самыми популярными моделями являются:

• ЦАГИ;
• Ханженкова;
• Вольперта-Григоровича;
• «Дымовой зуб»;
• «Капюшон» он же «Сачок»;
• «Шенард».

У ЦАГИ есть сложности с очищением его от сажи, поэтому его применяют в системах вентиляции. Дефлектор Ханженкова почти тот же ЦАГИ, но чуть-чуть измененный и улучшенный изобретателем. Он представляет собой еще один цилиндр поверх трубы, с имеющейся зонтообразной крышкой, которая находится внутри этого цилиндра.

Еще одна разновидность дефлектор Волперта-Григоровича, отлично функционирует как усилитель тяги. Этот вид хорошо справляется со своей задачей в тех районах, где преобладают низовые ветра. Он содержит 2 цилиндра верхний с наличием крышки и нижний с 2 патрубками. Элемент, называющийся дымовым зубом, встраивается в предназначенное для этого отверстие в дымоходе. Встроенными 2 ручками есть возможность регулировки притока воздушной массы.

Модель «Капюшон» оснащена поворотным механизмом. В ее конструкции имеется желобовидный уловитель воздуха на поворотном штоке, который в свою очередь встроен в трубу. Если установить этот дефлектор, повысится мощность тяги благодаря турбулентности, которая образуется при ветре.

Для чего нужен?

Нормальное функционирование котла может нарушиться из-за чрезмерной ветровой нагрузки. В результате автоматика может отключить котел. Из-за понижения тяги дым от котла опасен для жизни людей. Поэтому возникает необходимость увеличения интенсивности тяги это то, для чего нужен дефлектор дымохода.

Дефлекторы способствуют защите от дыма и усилению тяги посредством нормализации потоков воздуха.

Принцип работы

Название устройства переводится как отражатель, отклоняющий. Он функционирует за счет эффекта Бернулли, который заключается в снижении давления в момент, когда воздушная масса обтекает препятствие. Устройство отклоняет потоки воздуха, усиливая идущий из дымохода основной поток.

Дефлектор хорошо выполняет свою задачу при различной силе ветрового потока, даже когда происходят его мощные порывы, в результате не происходит опрокидывание тяги. Однако при отсутствии ветра это приспособление полезно только в качестве зонта, почти не функционируя, даже время от времени при этом понижается тяга. Ввиду этого большинство профессионалов не рекомендуют монтировать это аэродинамическое устройство на газовые дымоходы.

К дефлектору, который встраивается на дымоход, предъявляются высокие требования, иногда его установка является единственным путем решения проблемы.

Благодаря дефлектору в дымоход не попадает прямой поток воздушной массы. Стандартное устройство имеет 3 части:

1. Верхний цилиндр, который еще называется диффузором, расширенный в нижней части. Посредством стоек прикрепляется к нижней части дефлектора.
2. Керамический, асбоцементный либо металлический нижний стакан.
3. Колпак, выполненный в виде конусовидного зонта.

У нижнего и верхнего цилиндров имеются кольцевые отбои, они отклоняют воздушную массы. Есть модели, не имеющие верхней части. В этом случае на трубу встраиваются верхний и нижний цилиндры и колпаки.

Принцип функционирования устройства прост: стенки цилиндра, который находится наверху, при ветре меняют направление воздушной массы, и она идет в обход. Происходит подсасывание продуктов горения из дымохода благодаря скольжению струй воздуха по поверхности и последующего их подъема.

Усиление тяги происходит при всех направлениях ветра. Но при горизонтальном ветре образуются завихрения воздуха внутри дефлектора, которые мешают выходу дыма. Устраняется эта проблема установкой еще 1 составной части, называемой обратный конус. Его монтируют снизу колпака.

Необходимые инструменты

Для конструирования и монтажа будут нужны:

• рулетка для измерения длины составляющих;
• оцинкованная сталь, из которой будут делаться все части устройства;
• сварочный аппарат;
• предназначенные для резки металла ножницы;
• хомуты;
• гайки;
• болгарка;
• дрель для сверления отверстий;
• болты;
• комплект ключей;
• резьбовые шпильки.

Своими руками можно сконструировать почти все типы дефлекторов. Наиболее простым для изготовления является модель Григоровича, так как она не имеет сложных соединений.

Инструкция по монтажу

Сначала следует все рассчитать, произвести замер высоты и диаметр трубы, для определения размеров изделия, которое в результате должно получиться. Необходимо сделать чертеж. Потом для удобства можно создать картонный макет, вырезав его в полную величину (из картона все части вырезаются по отдельности), перенести размеры на оцинкованный стальной материал и сделать заготовки деталей.

Из вырезанных из металла полосок можно сделать кронштейн, не забыв про сверление в нем отверстий для гаек. Колпак тоже крепится посредством вырезанных из металла фрагментов, сверху монтируется конус. Сделанный дефлектор для дымохода своими руками позволяет увеличить эффективность отведения газов, и помогает предотвратить попадание в полость трубы различного мусора и влаги.

Сначала конструируется нижний цилиндр. Зная диаметр трубы, можно определить диаметр цилиндра.

Нужно обязательно учесть, что диаметр внутренней части цилиндра должен быть равным внешнему диаметру трубы.

Лучше соединения создавать собственноручно, используя клепки либо гайки и болты.

Перед тем как начать собирать, равномерно распределив, следует установить в нижнем конусе 3 стойки, применив резьбовые шпильки. На диффузоре закрепляют заклепками петли, сделанные из полосок металла, для скрепления его с зонтом. После ввинчивания в петли стоек для усиления закрепляют их гайками.

Потом приступают к встраиванию конструкции. Собранный дефлектор монтируют на трубу и затем крепят хомутами, следя за тем, чтобы не было никаких зазоров. На стык можно нанести термостойкий тип герметика.

Для оборудования газовых котлов разрешено использовать не все разновидности дефлекторов. Многие не пригодны для дымохода, так как они созданы для использования в системе вентиляции. Для предотвращения перекрытия системы удаления дыма необходима предварительная консультация с профессиональными газовщиками. Осуществляется установка дефлектора только после получения разрешения на это.
